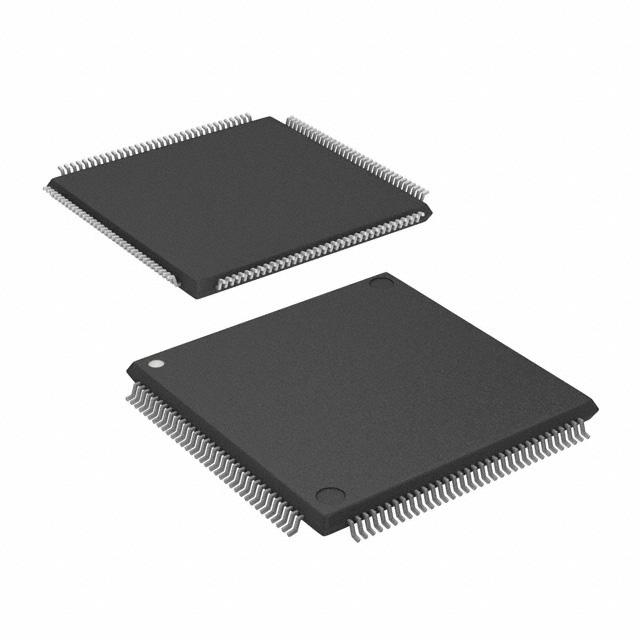

ATSAM3X4EA-AU

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.6V 84MHz 68KB FLASH 256KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 103 1 3.6V 84MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,LINbus,Memory Card,SPI,SSC,UART,USART,USB A/D 16x12b,D/A 2x12b 32bit ARM® Cortex®-M3 QFP 贴片安装
供应商型号: 3380510
供应商: 海外现货
标准整包数: 1

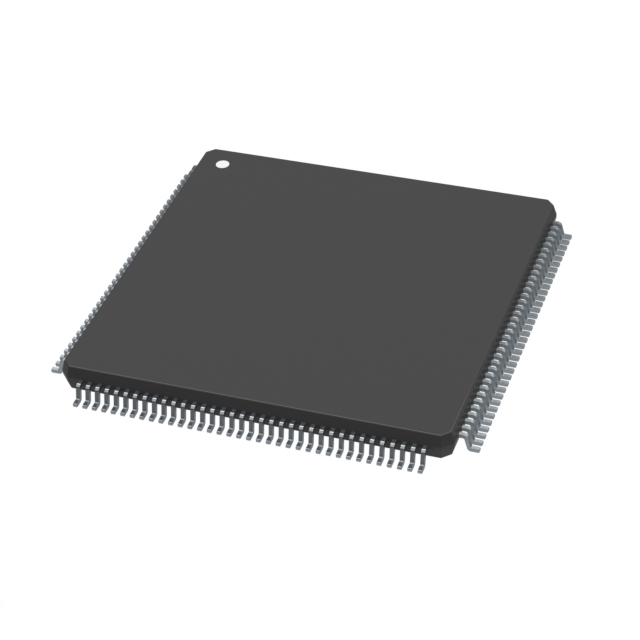

MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAM3X4EA-AU

ATSAM3X4EA-AU概述

    Atmel | SMART ARM-Based Microcontroller (SAM3X/SAM3A)

    产品简介


    Atmel | SMART ARM-Based Microcontroller(SAM3X/SAM3A)系列是Atmel推出的一系列高性能的ARM Cortex-M3微控制器。该系列提供了多种内存配置选项和引脚布局,适用于工业自动化、智能家居控制以及网络连接等领域的高级应用。SAM3X/SAM3A系列以其强大的处理能力、丰富的外设集成和低功耗模式而著称。

    技术参数


    - 核心处理器:ARM Cortex-M3最高可运行于84MHz,包含内存保护单元(MPU),Thumb-2指令集,24位系统滴答计数器,嵌套向量中断控制器(NVIC)。
    - 内存:256KB至512KB嵌入式闪存,128位宽访问,支持存储加速和双闪存银行。32KB至100KB嵌入式SRAM,带双银行。16KB内置ROM含引导程序例程和IAP例程。
    - 电源管理:单供电电压调节器,上电复位(POR),欠压检测(BOD),以及看门狗定时器(WDT)。支持3至20MHz主时钟和32.768kHz备用时钟,具有8/12MHz高精度内部振荡器。
    - 低功耗模式:提供睡眠模式、等待模式和备份模式,备份模式下功耗低至2.5μA。
    - 接口与外设:集成高速USB设备/主机端口,多达4个USART,2个TWI,6个SPI,以太网MAC,2个CAN控制器,12位ADC/DAC,温度传感器等。
    - 封装与I/O:提供100引脚LQFP,144引脚LQFP,100球TFBGA和144球LFBGA等封装方式,支持多达103个外部中断功能的I/O线。

    产品特点和优势


    SAM3X/SAM3A系列的优势在于其高性能的核心处理器、丰富的外围设备、低功耗模式以及针对工业自动化和物联网应用的强大支持。它们还配备了触摸功能库,能够实现按钮、轮盘和滑块的轻松部署。该系列在低功耗应用中表现出色,同时具备高效的并行处理能力和高数据吞吐量。

    应用案例和使用建议


    SAM3X/SAM3A系列广泛应用于各种工业控制系统中,如智能家居系统、楼宇自动化、工厂自动化以及网络通信设备。例如,在智能电网管理系统中,可以通过配置多个USART和UART进行数据采集和传输,利用高速USB设备/主机端口实现与远程服务器的数据交换。为了优化系统性能,建议合理选择内存配置,并根据具体需求启用低功耗模式来降低功耗。

    兼容性和支持


    SAM3X/SAM3A系列的硬件设计使其能够兼容各种外部存储设备和网络设备,包括NAND闪存和SDRAM控制器。此外,Atmel提供了详尽的技术文档和支持服务,帮助开发者快速上手和优化系统设计。

    常见问题与解决方案


    - 问题:如何确保在低功耗模式下系统的可靠唤醒?
    - 解决方案:在系统进入低功耗模式前,配置相关外设如定时器或RTC作为唤醒源,并确保这些外设有足够的唤醒电流。
    - 问题:如何提高系统数据吞吐量?
    - 解决方案:通过启用多通道DMA(直接内存访问)和PDC(外设直接存储访问)机制,可以大幅提高数据传输效率。
    - 问题:如何安全地进行固件更新?
    - 解决方案:使用片内闪存的IAP(在应用编程)功能进行固件升级,确保在升级过程中系统不会意外重启或丢失现有固件。

    总结和推荐


    总的来说,Atmel | SMART SAM3X/SAM3A系列为工业控制和网络应用提供了出色的解决方案。其强大的处理能力、多样化的接口和高可靠性使它们成为许多应用场景的理想选择。强烈推荐开发人员考虑将这一系列微控制器用于下一代嵌入式系统设计。

ATSAM3X4EA-AU参数

参数
核心处理器 ARM® Cortex®-M3
程序存储器类型 FLASH
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,LINbus,Memory Card,SPI,SSC,UART,USART,USB
EEPROM大小 -
程序存储器大小 256KB
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 1.62V~3.6V
振荡器类型 内部
最小工作供电电压 -
数据转换器 A/D 16x12b,D/A 2x12b
RAM大小 68KB
数据总线宽度 32bit
内核数 1
I/O数量 103
速度 84MHz
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
最大时钟频率 84MHz
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装,托盘

ATSAM3X4EA-AU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAM3X4EA-AU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAM3X4EA-AU ATSAM3X4EA-AU数据手册

ATSAM3X4EA-AU封装设计

查看详情并下载
Symbol
Footprint
3D Model
