首页  >  产品百科  >  PIC32MX664F128H-V/PT

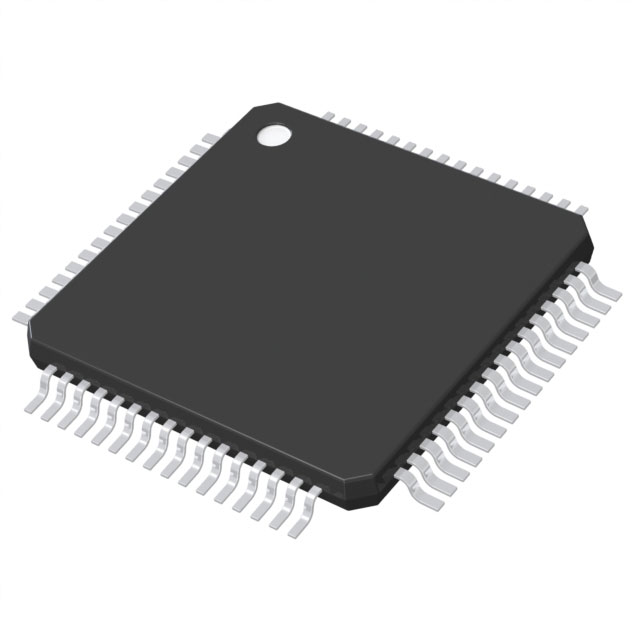

PIC32MX664F128H-V/PT

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 32KB FLASH 128KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 53 1 2.3V 3.6V 25MHz Ethernet,I2C,SPI,UART,USART,USB OTG A/D 16x10b 32bit MIPS32® M4K™ TQFP-64 贴片安装 10mm*10mm*1mm
供应商型号: 579PIC32MX664128HVPT
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX664F128H-V/PT

PIC32MX664F128H-V/PT概述

    PIC32MX5XX/6XX/7XX 系列微控制器技术手册

    产品简介


    PIC32MX5XX/6XX/7XX 是 Microchip Technology 公司推出的高性能 32 位微控制器(MCU),主要适用于需要强大处理能力、高集成度以及丰富外设接口的应用场合。这些微控制器具有多种存储配置和封装选项,可广泛应用于工业自动化、通信、消费电子和汽车等领域。

    技术参数


    - 工作条件:2.3V 至 3.6V 电压范围,-40°C 至 +105°C 温度范围,最高可达 80 MHz 的时钟频率。
    - 内核:80 MHz / 105 DMIPS MIPS32® M4K®,支持 MIPS16e® 模式以减少代码大小高达 40%。
    - 时钟管理:内部振荡器精度高达 0.9%,可编程锁相环和多种时钟源。
    - 电源管理:低功耗模式(休眠和空闲),动态电流典型值为 0.5 mA/MHz,复位和掉电检测。
    - 图形特性:通过外部图形接口支持最多 34 个并行主端口(PMP)引脚。
    - 模拟特性:10 位 ADC,1 Msps 采样率,16 通道输入,可在睡眠模式下工作;两个双输入比较器模块,具有 32 个电压参考点。
    - 定时器/输出比较/输入捕获:五个 16 位和最多两个 32 位定时器/计数器,五个输出比较(OC)模块,五个输入捕获(IC)模块,一个实时时钟和日历(RTCC)模块。
    - 通信接口:全速 USB 2.0 主机/设备控制器,10/100 Mbps 以太网 MAC,符合 MII 和 RMII 接口标准;CAN 模块,支持 2.0B Active 规范和 DeviceNet™ 地址;六个 UART 模块(20 Mbps),支持 LIN 2.1 协议和 IrDA® 支持;多达四个 4 线 SPI 模块(25 Mbps),多达五个 I2C 模块(最高 1 Mbaud),带 SMBus 支持;并行主端口(PMP)。
    - 直接内存访问(DMA):最多八个硬件 DMA 通道,自动数据大小检测,32 位可编程循环冗余校验(CRC),六个专用通道用于 USB、以太网和 CAN 模块。
    - 输入/输出:最多 15 mA 或 10 mA 源/沉电流,高达 22 mA 非标准 VOH1,5V 耐压引脚,可选择开漏和上拉。

    产品特点和优势


    - 强大的处理能力:80 MHz 内核速度和 105 DMIPS 性能指标,确保高效的数据处理能力。
    - 灵活的存储配置:提供从 64 KB 到 512 KB 的闪存和 16 KB 到 128 KB 的 SRAM 选项,满足不同应用场景需求。
    - 丰富的通信接口:集成多种通信接口,如 USB、以太网、CAN、UART、SPI 和 I2C,提供全面的连接能力。
    - 低功耗特性:支持多种低功耗模式,典型动态电流仅为 0.5 mA/MHz,显著降低能耗。
    - 高可靠性:内置复位和掉电检测功能,确保系统的稳定运行。

    应用案例和使用建议


    - 工业自动化:使用多个定时器和输入输出引脚,实现对工业设备的精准控制。推荐使用多个通用定时器来同步多个电机控制任务。
    - 通信系统:利用 USB 和以太网接口实现高速数据传输。建议配置外部存储器以提高数据处理效率。
    - 消费电子:结合图形接口和低功耗特性,设计智能家电和物联网设备。考虑在应用软件中合理调度任务,避免因资源紧张导致性能下降。

    兼容性和支持


    - 兼容性:支持多种通信协议和标准,包括 USB 2.0、以太网 MII 和 RMII、CAN 2.0B 等,兼容广泛的外设和设备。
    - 技术支持:Microchip 提供详尽的技术文档和开发工具,包括在线技术支持、文档下载和社区论坛。此外,还提供专业的技术支持团队,协助客户解决开发过程中的问题。

    常见问题与解决方案


    1. 问题:如何在系统中正确配置 USB 接口?
    - 解决方案:查阅 Microchip 提供的 USB 库和相关文档,按照文档指导进行初始化设置。
    2. 问题:遇到电源管理异常,如何解决?
    - 解决方案:检查电源电路连接,确认复位和掉电检测功能正常工作。如有需要,联系 Microchip 技术支持获取帮助。
    3. 问题:定时器无法正常工作,如何排查?
    - 解决方案:检查定时器配置寄存器,确认计数器和预分频器设置正确。可以参考文档中的示例代码进行调试。

    总结和推荐


    综上所述,PIC32MX5XX/6XX/7XX 系列微控制器凭借其强大的处理能力和丰富的功能特性,在多种应用场合表现出色。无论是在工业自动化、通信还是消费电子领域,这款 MCU 都是极具竞争力的选择。强烈推荐给需要高性能、多功能集成解决方案的开发者和企业用户。

PIC32MX664F128H-V/PT参数

参数
I/O数量 53
最小工作供电电压 2.3V
数据总线宽度 32bit
振荡器类型 内部
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 2.3V~3.6V
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
接口类型 Ethernet,I2C,SPI,UART,USART,USB OTG
核心处理器 MIPS32® M4K™
速度 80MHz
内核数 1
EEPROM大小 -
RAM大小 32KB
数据转换器 A/D 16x10b
最大时钟频率 25MHz
程序存储器类型 FLASH
程序存储器大小 128KB
长*宽*高 10mm*10mm*1mm
通用封装 TQFP-64
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PIC32MX664F128H-V/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX664F128H-V/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX664F128H-V/PT PIC32MX664F128H-V/PT数据手册

PIC32MX664F128H-V/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
