PIC32MX170F512LT-I/PT

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 40MHz 64KB FLASH 512KB 欠压检测/复位,DMA,I²S,POR,PWM,WDT 内部 85 2.3V 50MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART A/D 48x10b 32bit MIPS32® M4K™ TQFP-44
供应商型号: 579-32MX170F512LTIPT
供应商: Mouser
标准整包数: 1

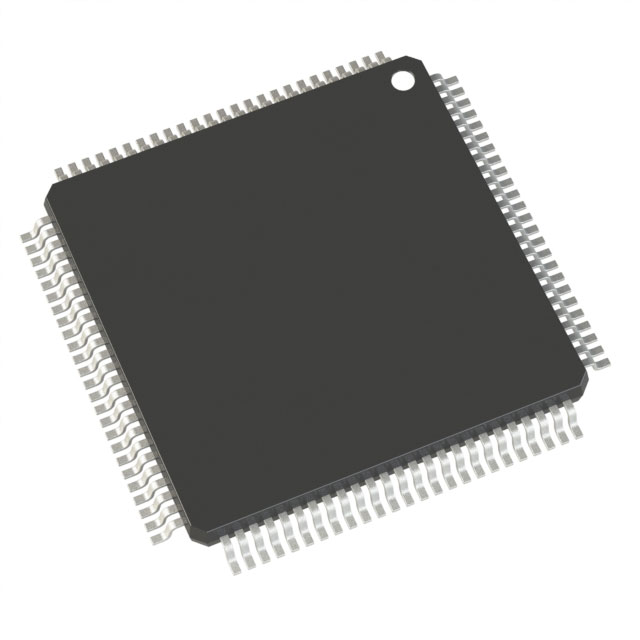

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX170F512LT-I/PT

PIC32MX170F512LT-I/PT概述

    PIC32MX1XX/2XX/5XX 64/100-PIN Microcontroller 技术手册

    1. 产品简介


    PIC32MX1XX/2XX/5XX 系列是一款高性能 32 位微控制器(MCU),适用于广泛的嵌入式系统应用。这些微控制器集成了丰富的外设和高级特性,使其成为音频、图形和触摸人机界面(HMI)、汽车网络(CAN)及通用高速 USB 控制器的理想选择。其核心处理器运行频率高达 50 MHz,提供高达 83 DMIPS 的处理能力。

    2. 技术参数


    - 电源电压范围: 2.3V 至 3.6V
    - 工作温度范围: -40°C 至 +105°C(最高频率 40 MHz),-40°C 至 +85°C(最高频率 50 MHz)
    - 核心速度: 50 MHz/83 DMIPS
    - MIPS16e 模式: 最多可减少代码大小 40%
    - 时钟管理: 内部振荡器精度达 0.9%,支持多种时钟源和锁相环
    - 电源管理: 包括低功耗睡眠和空闲模式,典型动态电流为 0.5 mA/MHz
    - 音频和图形功能: 支持外部图形接口,最多可达 34 条 PMP 引脚;支持 I2S、LJ、RJ 和 USB 音频通信
    - 触摸功能: 集成 Charge Time Measurement Unit (CTMU),支持电容触摸传感
    - 模拟功能: 10 位 1 MSPS ADC,最多 48 个模拟输入通道;支持温度测量
    - 定时器/比较/捕获: 包含五个通用定时器、五个输出比较模块、五个输入捕获模块
    - 通信接口: 包括 USB 2.0 全速 OTG 控制器,最多五组 UART,四组 SPI,两组 I2C
    - 直接存储器访问 (DMA): 四通道硬件 DMA,自动数据大小检测
    - 封装选项: QFN、TQFP 和 TFBGA 封装,引脚数为 64 或 100
    - I/O 引脚: 最多 85 个 I/O 引脚,其中部分引脚可承受 5V 电压

    3. 产品特点和优势


    - 高性能处理能力: 50 MHz 运行频率,83 DMIPS 的计算能力,适用于复杂的应用程序
    - 丰富的外设集成: 多种通信接口、模拟功能和定时器模块,满足多样化的应用需求
    - 低功耗设计: 支持低功耗模式,适合电池供电的应用
    - 灵活的配置选项: 支持多种时钟源和振荡器,可根据应用需求进行调整
    - 高精度测量: CTMU 和高分辨率 ADC 提供准确的触摸和模拟信号测量

    4. 应用案例和使用建议


    - 音频设备: 利用内置的 I2S、LJ、RJ 接口,可实现高质量的音频数据传输和处理
    - 工业自动化: 使用 UART、SPI、I2C 接口实现与传感器和其他设备的数据交换
    - 汽车电子: 利用 CAN 接口支持 CAN 2.0B 协议和 DeviceNet 地址支持,适用于汽车网络系统
    - 智能终端: 使用 USB OTG 控制器支持 USB 设备连接,实现与主机或其他设备的通信
    使用建议:
    - 在设计音频设备时,确保正确配置 I2S、LJ 和 RJ 接口,以获得最佳的音频质量
    - 在工业自动化应用中,注意定时器和计数器的正确设置,以实现精准的时间控制
    - 在汽车电子应用中,确保 CAN 接口正确配置,以便与车辆网络中的其他设备无缝对接

    5. 兼容性和支持


    - 兼容性: 该系列 MCU 支持多种封装选项,适用于不同的 PCB 布局需求。此外,可通过多个通信接口与其他设备无缝对接。
    - 支持: Microchip 提供全面的技术支持,包括在线文档、开发工具和社区论坛,帮助用户快速上手和解决问题

    6. 常见问题与解决方案


    - 问题: 电源电压超出指定范围。
    解决方案: 检查电源电压是否稳定在 2.3V 至 3.6V 范围内,必要时添加稳压电路。
    - 问题: 温度传感器数据不准确。
    解决方案: 确保温度传感器接线正确,且无干扰信号影响。
    - 问题: 通信接口数据丢失。
    解决方案: 检查串行通信协议的配置,确保波特率、校验位等设置正确。

    7. 总结和推荐


    PIC32MX1XX/2XX/5XX 系列 32 位微控制器凭借其强大的处理能力、丰富的外设和低功耗特性,在多个应用领域表现出色。无论是音频设备、工业自动化还是汽车电子,这一系列微控制器都能提供可靠的支持。强烈推荐使用这一系列 MCU 来实现高性能的嵌入式系统设计。

PIC32MX170F512LT-I/PT参数

参数
数据总线宽度 32bit
振荡器类型 内部
RAM大小 64KB
电压-电源(Vcc/Vdd) 2.3V~3.6V
外设 欠压检测/复位,DMA,I²S,POR,PWM,WDT
数据转换器 A/D 48x10b
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
内核数 -
程序存储器大小 512KB
核心处理器 MIPS32® M4K™
速度 40MHz
程序存储器类型 FLASH
EEPROM大小 -
最大时钟频率 50MHz
最大工作供电电压 -
I/O数量 85
最小工作供电电压 2.3V
通用封装 TQFP-44
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PIC32MX170F512LT-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX170F512LT-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX170F512LT-I/PT PIC32MX170F512LT-I/PT数据手册

PIC32MX170F512LT-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
