AT89C51AC3-S3SUM

产品分类: 微控制器(MCU)
产品描述: Microchip AT89C51系列单片机, 8 位 CPU内核, 52针, PLCC封装
供应商型号: AT89C51AC3-S3SUM
供应商: 海外现货
标准整包数: 10

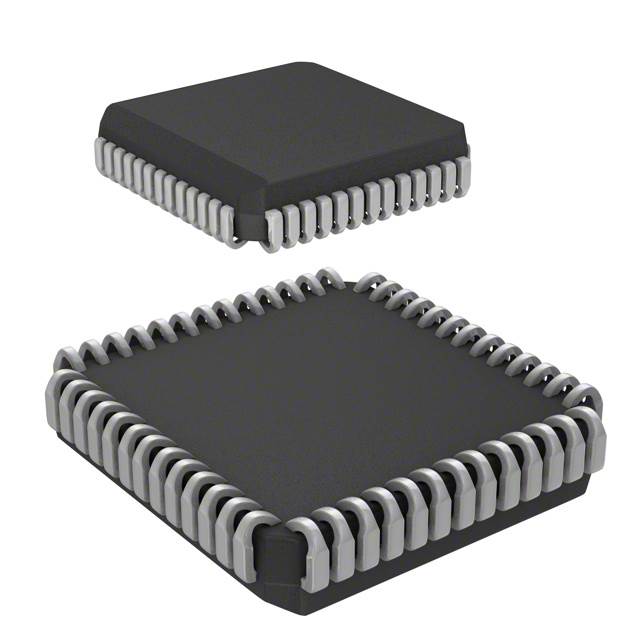

MICROCHIP TECHNOLOGY 微控制器(MCU) AT89C51AC3-S3SUM

AT89C51AC3-S3SUM概述


    产品简介


    AT89C51AC3 高性能闪存单片机
    AT89C51AC3 是一款基于80C51内核架构的高性能单芯片8位微控制器。它集成了大量的内部存储器,如256字节的RAM,2048字节的ERAM(增强RAM),64K字节的闪存存储器,2K字节的引导加载区闪存内存,以及2K字节的EEPROM(电可擦除只读存储器)。这些特性使得AT89C51AC3适用于广泛的工业级应用场景,如控制面板、工业自动化系统、智能家居设备和各种嵌入式系统。

    技术参数


    - 核心架构:80C51内核架构
    - 内置RAM:256字节
    - 内置ERAM:2048字节
    - 内置闪存:64K字节
    - 数据保持:在85°C环境下保持10年
    - 读写周期:10万次
    - 内置EEPROM:2K字节
    - 读写周期:10万次
    - 电源监控:集成电源监测器,支持上电复位(POR)
    - 中断:14个来源,4个级别
    - 定时器/计数器:三个16位定时器/计数器
    - 串行通信:全双工UART兼容80C51
    - 高速架构
    - 标准模式下:40 MHz(Vcc 3V至5.5V,支持内部和外部代码执行);60 MHz(Vcc 4.5V至5.5V,仅限内部代码执行)
    - X2模式(6时钟/机器周期):20 MHz(Vcc 3V至5.5V,支持内部和外部代码执行);30 MHz(Vcc 4.5V至5.5V,仅限内部代码执行)
    - 数字I/O线:32+4条数字I/O线
    - PCA模块:五通道16位PCA(脉宽调制),支持PWM输出、高频率输出、定时器和边沿捕获
    - 数据指针:双数据指针
    - 看门狗定时器:21位(7个可编程位)
    - 模数转换器:10位分辨率,具有8个多路输入通道
    - 接口:SPI接口(仅限PLCC52和VPFP64封装)
    - 温度范围:工业级(-40°C 至 +85°C)
    - 封装类型:VQFP44、PLCC44、VQFP64、PLCC52

    产品特点和优势


    AT89C51AC3 主要特点包括:
    - 高可靠性:内置多种安全机制,确保数据的长期保存和系统的稳定运行。
    - 低功耗模式:支持空闲模式和掉电模式,降低能耗,适合电池供电设备。
    - 多功能集成:丰富的外围设备和接口,适应多样化的应用场景。
    - 易于编程:支持在线编程(ISP)和即插即用(IAP)能力,简化开发流程。
    - 电磁兼容性:通过降低电磁辐射,提升了系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 家庭自动化设备
    - 汽车电子控制系统
    使用建议:
    - 确保外部电源稳定,特别是在高速操作模式下。
    - 在设计电路时,注意散热问题,尤其是高负载情况下。
    - 针对不同应用场景,合理配置中断优先级,提高系统响应速度。

    兼容性和支持


    AT89C51AC3 支持多种封装类型,适用于不同的设计需求。厂商提供了详尽的技术文档和支持服务,包括详细的使用指南、故障排查手册和技术论坛支持。此外,还提供针对不同应用场景的参考设计和测试工具。

    常见问题与解决方案


    - 问题1:如何进行在线编程?
    - 解决方案:使用专用编程软件,通过UART接口进行编程。

    - 问题2:如何实现低功耗模式?
    - 解决方案:根据应用需求选择合适的低功耗模式,并在程序中适当配置。
    - 问题3:如何处理看门狗定时器误触发问题?
    - 解决方案:确保系统正常运行状态,及时清除看门狗定时器,避免误触发。

    总结和推荐


    综合评估:
    AT89C51AC3 集成了丰富的功能和强大的性能,在工业控制、智能家居等领域表现出色。其易用性和稳定性使其成为众多嵌入式系统设计的理想选择。
    推荐:
    鉴于AT89C51AC3的高性能和多功能性,我们强烈推荐将其用于需要高效处理能力和丰富接口的应用场合。无论是初学者还是专业开发者,都能从中获得极大的便利。

AT89C51AC3-S3SUM参数

参数
接口类型 SPI,UART,USART
数据转换器 A/D 8x10b
EEPROM大小 2 x 8
最大时钟频率 60MHz
速度 60MHz
外设 POR,PWM,WDT
核心处理器 80C51
RAM大小 2.25KB
程序存储器类型 FLASH
最小工作供电电压 3V
程序存储器大小 64KB
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 3V~5.5V
I/O数量 36
振荡器类型 外部
最大工作供电电压 5.5V
内核数 -
长*宽*高 19.25mm*19.25mm*4.06mm
通用封装 LCC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

AT89C51AC3-S3SUM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT89C51AC3-S3SUM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AT89C51AC3-S3SUM AT89C51AC3-S3SUM数据手册

AT89C51AC3-S3SUM封装设计

查看详情并下载
Symbol
Footprint
3D Model
