首页  >  产品百科  >  PIC16F877-20/PQ

PIC16F877-20/PQ

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 44针, MQFP封装, 0CAN通道
供应商型号: 4671656
供应商: 海外现货
标准整包数: 1

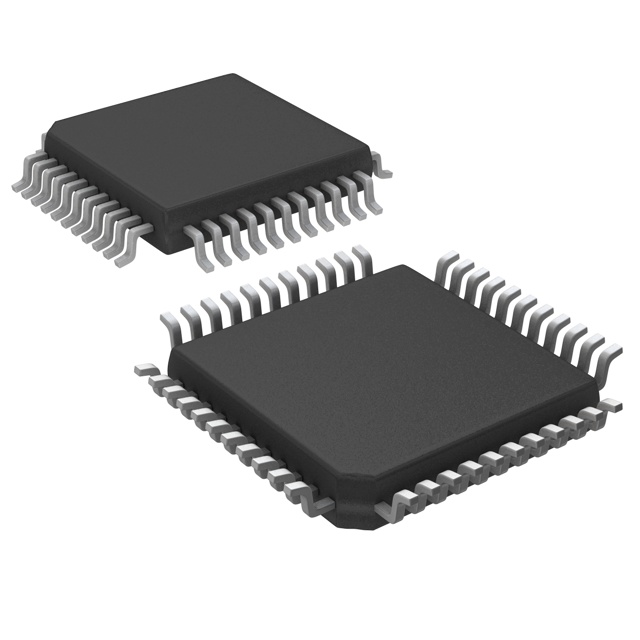

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F877-20/PQ

PIC16F877-20/PQ概述

    PIC16F87X Microcontroller: A Comprehensive Overview

    1. 产品简介


    产品类型: PIC16F87X 是一款高性价比的8位微控制器(MCU),适用于各种嵌入式系统设计。它具备高性能的RISC CPU,能够处理复杂的计算任务。
    主要功能:
    - 高性能RISC CPU:具备单周期指令执行能力,简化编程复杂度。
    - 大容量存储:提供高达8K x 14位的FLASH存储空间,可支持大规模应用程序。
    - 多通道ADC:支持多达10位分辨率的模拟信号转换,适合各种传感器接口。
    - 多通信接口:内置多种串行通信模块,如SPI、I2C和USART,便于实现复杂的数据交换。
    - 电源管理:低功耗设计,包括睡眠模式,以节省能源并延长电池寿命。
    应用领域:
    - 工业控制:自动化设备、机器人控制系统。
    - 消费电子:家电控制板、遥控设备。
    - 汽车电子:车载音响、仪表盘显示。
    - 医疗设备:便携式健康监测设备。
    - 仪器仪表:各种测量设备的数据采集。

    2. 技术参数


    | 参数 | 规格 |

    | 操作频率 | DC 至 20 MHz |
    | 指令周期 | DC 至 200 ns |
    | FLASH 存储器 | 最大 8K x 14 位 |
    | 数据存储器 | 最大 368 x 8 位 |
    | EEPROM 存储器 | 最大 256 x 8 位 |
    | 中断源 | 最多 14 个中断源 |
    | 工作电压 | 2.0V 至 5.5V |
    | 环境温度 | 商业、工业及扩展温度范围 |
    | 最大输出电流 | 25 mA |

    3. 产品特点和优势


    - 高度集成:集成了多种接口和外设,减少外围电路需求,提高设计效率。
    - 可靠性:内置看门狗定时器、电源上电重置(POR)和电源启动定时器(PWRT),确保系统稳定运行。
    - 开发便利:支持在线串行编程(ICSP),方便进行程序调试和升级。
    - 低功耗:具有多种省电模式,延长电池使用寿命。
    - 丰富的外设资源:包括多个定时器、ADC模块和串行通信接口,满足不同应用场景需求。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于电机控制、温度监控和传感器数据采集。
    - 智能家居:作为家庭智能网关的核心处理器,负责数据收集和处理。
    - 医疗设备:作为便携式医疗设备的控制单元,实现数据采集和实时监控。
    使用建议:
    - 在使用多任务操作时,应注意合理分配中断优先级,避免优先级冲突。
    - 为防止系统死锁,建议使用硬件堆栈实现任务调度。
    - 定期校准内部时钟,确保时间同步的准确性。

    5. 兼容性和支持


    - 兼容性:该MCU与PIC16C73B/74B/76/77系列引脚兼容,便于系统升级。
    - 支持和服务:提供全面的技术文档和开发工具,涵盖开发、测试到生产各阶段的支持。

    6. 常见问题与解决方案


    1. 问题:程序下载失败
    - 解决方案:检查连接线是否正常,确认ICSP编程器设置正确。
    2. 问题:电源异常导致系统复位频繁
    - 解决方案:增加滤波电容,确保电源稳定。
    3. 问题:程序运行异常
    - 解决方案:检查是否有未初始化的变量,确认代码逻辑无误。

    7. 总结和推荐


    总结:
    PIC16F87X 微控制器以其高性能、高集成度和丰富外设赢得了广泛应用。特别是其低功耗和广泛的电源范围使其在便携式和低功耗设备中表现出色。此外,其强大的调试能力和详细的开发文档使得开发者能够轻松上手并进行高效的系统开发。
    推荐:
    强烈推荐 PIC16F87X 用于需要高性能、高可靠性的嵌入式系统设计。无论是工业控制还是消费电子产品,该MCU都能提供出色的性能和灵活性。

PIC16F877-20/PQ参数

参数
数据总线宽度 8bit
内核数 -
速度 20MHz
最大工作供电电压 5.5V
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 256 x 8
程序存储器大小 14KB
接口类型 I2C,SPI,UART,USART
最小工作供电电压 2V
数据转换器 A/D 8x10b
最大时钟频率 20MHz
振荡器类型 外部
I/O数量 33
RAM大小 2.875KB
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 4V~5.5V
核心处理器 PIC
长*宽*高 10mm*10mm*2mm
通用封装 MQFP-44
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PIC16F877-20/PQ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F877-20/PQ数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F877-20/PQ PIC16F877-20/PQ数据手册

PIC16F877-20/PQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92.2405
24+ ¥ 86.7074
48+ ¥ 84.976
库存: 432
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.24
