AT32UC3C1512C-AUT

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 66MHz 64KB FLASH 512KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 81 1 3V 3.6V,5.5V 66MHz CANbus,Ethernet,I2C,IrDA,LINbus,SPI,UART,USART,USB A/D 16x12b,D/A 4x12b 32bit AVR QFP 贴片安装
供应商型号: 1972032
供应商: 海外现货
标准整包数: 1

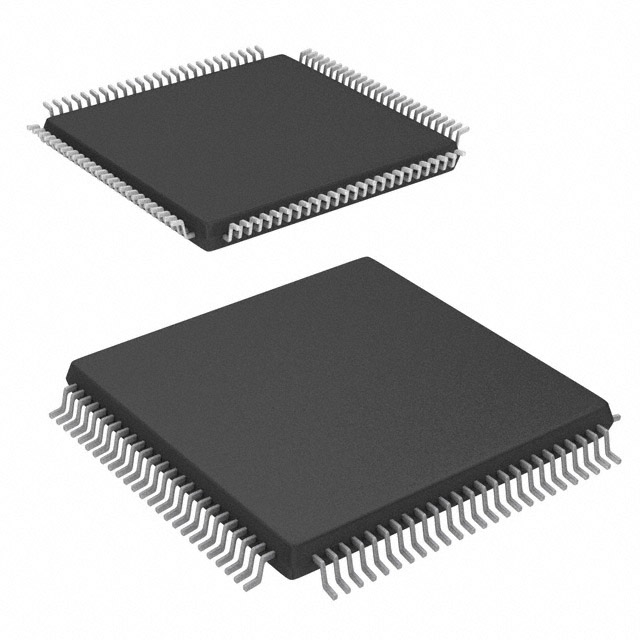

MICROCHIP TECHNOLOGY 微控制器(MCU) AT32UC3C1512C-AUT

AT32UC3C1512C-AUT概述


    产品简介


    AT32UC3C是基于高性能、低功耗32位AVR微控制器的一款完整系统级芯片(SoC)。该微控制器集成了多种先进的功能,包括高速单周期RISC指令集、浮点处理单元(FPU)、内存保护单元(MPU)等。它适用于各种嵌入式应用,特别是那些需要低功耗和高性能的应用场景。

    技术参数


    - 处理器类型:32位AVR32UC RISC处理器
    - 主频:最高可达66 MHz
    - 内建存储:
    - Flash:512 Kbytes, 256 Kbytes, 128 Kbytes, 64 Kbytes
    - SRAM:64 Kbytes, 32 Kbytes, 16 Kbytes
    - 性能指标:
    - 单核运行:1.49 DMIPS / MHz
    - 双核运行:91 DMIPS(66 MHz)
    - 零等待状态运行:49 DMIPS(33 MHz)
    - 中断管理:自动矢量中断服务,可编程优先级
    - 电源和时钟管理:内部115kHz (RCSYS) 和 8MHz/1MHz (RC8M) RC振荡器,两个相位锁定环(PLL)
    - 通信接口:
    - USB 2.0设备和嵌入式主机(低速和全速)
    - CAN 2.0A/B协议支持,16个消息对象
    - 5个USART端口,支持不同的通信模式
    - 2个SPI端口
    - 3个I2C端口
    - 其他功能:
    - 窗口看门狗定时器(WDT)
    - 异步定时器(AST),具有实时时钟能力
    - 频率计(FREQM)用于精确测量时钟频率
    - 数字模拟转换器(DAC),具有双输出采样系统
    - 模拟比较器
    - 四通道20位脉宽调制控制器(PWM)
    - QTouch库支持,包含电容式触摸按钮、滑块和轮子
    - 调试支持,包括aWire™单引脚编程和调试接口

    产品特点和优势


    AT32UC3C的主要优势在于其高性能和低功耗特性。它的RISC指令集和浮点处理单元确保了高效的数据处理能力。同时,内存保护单元和灵活的中断控制器支持现代操作系统和实时操作系统的使用。多种通信接口和丰富的模拟功能使其成为复杂嵌入式应用的理想选择。此外,QTouch库的支持使得该微控制器在需要触摸控制的应用中表现出色。

    应用案例和使用建议


    应用案例
    AT32UC3C广泛应用于工业自动化、医疗设备、智能家居等领域。例如,在工业自动化中,它可以用于实现复杂的控制算法和高精度的信号采集;在医疗设备中,它可以通过多个通信接口实现数据传输和设备连接;在智能家居中,它可以作为中央控制器,集成多种传感器和执行器。
    使用建议
    为了最大化AT32UC3C的性能,建议根据具体应用需求选择合适的Flash和SRAM版本。例如,对于高数据处理需求的应用,可以考虑使用大容量Flash版本。在开发过程中,充分利用其多通信接口,以简化系统设计。另外,结合QTouch库,实现高效的电容式触摸界面设计。

    兼容性和支持


    AT32UC3C具有广泛的兼容性,可以与多种外围设备和组件无缝对接。Atmel公司提供详细的文档和技术支持,包括软件开发工具包(SDK)、参考手册和在线论坛,以帮助用户进行开发和故障排除。

    常见问题与解决方案


    常见问题
    1. 如何设置外部Flash接口?
    2. 如何配置DMA控制器?
    3. 如何实现多线程任务管理?
    解决方案
    1. 设置外部Flash接口:通过配置外部总线接口(EBI)寄存器,启用外部Flash并设置相应的读写时序。
    2. 配置DMA控制器:在启动代码中初始化DMA控制器,配置源地址、目标地址和数据长度,然后启动DMA传输。
    3. 实现多线程任务管理:利用内存保护单元(MPU)为不同任务分配独立的内存区域,并使用高级操作系统(RTOS)管理任务调度。

    总结和推荐


    总体而言,AT32UC3C是一款功能强大的32位AVR微控制器,特别适合于需要高性能、低功耗和丰富外设接口的应用。其高度集成的设计、丰富的功能以及良好的开发支持使其成为许多工业和消费电子应用的理想选择。强烈推荐在需要高性能嵌入式系统的设计中使用AT32UC3C。

AT32UC3C1512C-AUT参数

参数
程序存储器类型 FLASH
接口类型 CANbus,Ethernet,I2C,IrDA,LINbus,SPI,UART,USART,USB
RAM大小 64KB
最小工作供电电压 3V
电压-电源(Vcc/Vdd) 3V~5.5V
EEPROM大小 -
速度 66MHz
I/O数量 81
程序存储器大小 512KB
最大工作供电电压 3.6V,5.5V
数据转换器 A/D 16x12b,D/A 4x12b
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
振荡器类型 内部
核心处理器 AVR
内核数 1
数据总线宽度 32bit
最大时钟频率 66MHz
14.1mm(Max)
14.1mm(Max)
1.05mm(Max)
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装,托盘

AT32UC3C1512C-AUT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT32UC3C1512C-AUT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AT32UC3C1512C-AUT AT32UC3C1512C-AUT数据手册
