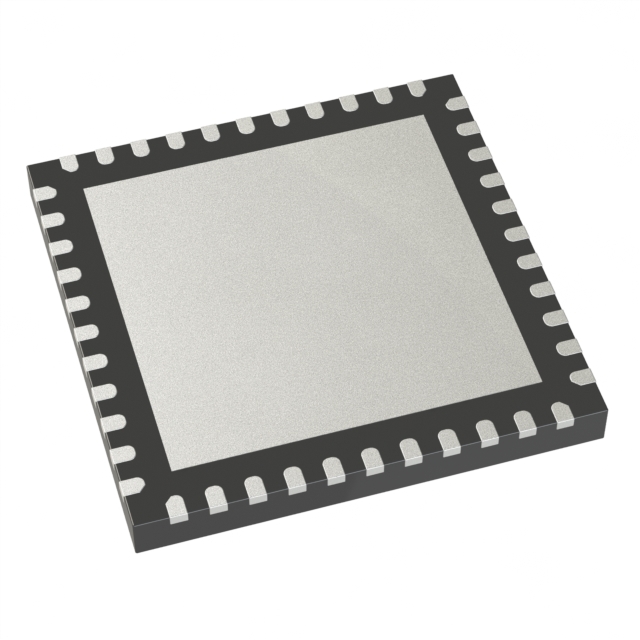

DSPIC33EP128GS704-E/ML

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 8KB FLASH 128KB Brown-out Detect/Reset,I2S,POR,PWM,WDT 内部 33 3.6V 60MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 17x12b,D/A 1x12b 16bit dsPIC QFN 贴片安装
供应商型号: 579-33EP128GS704EML
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33EP128GS704-E/ML

DSPIC33EP128GS704-E/ML概述

    dsPIC33EPXXXGS70X/80X家族产品技术手册

    产品简介


    dsPIC33EPXXXGS70X/80X系列是Microchip Technology Inc.生产的高性能数字信号控制器(Digital Signal Controller, DSC),专为各种数字电源应用设计。这些控制器集成了高精度的模拟和数字外设,旨在提供高效能、低功耗的解决方案。产品适用于电源转换、电机控制、照明系统等多种工业应用领域。

    技术参数


    - 工作电压: 3.0V至3.6V
    - 温度范围:
    - -40°C 至 +85°C, 速度可达70 MIPS
    - -40°C 至 +125°C, 速度可达60 MIPS
    - 存储器:
    - 程序存储器: 64K字节至128K字节
    - RAM: 8K字节
    - 通用输入输出端口 (GPIO): 20至67个
    - 通信接口:
    - 两个UART模块(最高支持15Mbps)
    - 三个可变宽度SPI模块
    - 两个I2C模块(最高支持1 Mbaud)
    - 最多两个CAN模块
    - 四通道DMA
    - 模拟外设:
    - 高速ADC模块(12位,每通道最高转换率3.25Msps)
    - 四个轨到轨比较器
    - 两个可编程增益放大器(PGA)
    - 多个数字模拟转换器(DAC)

    产品特点和优势


    - 双分区闪存架构: 支持运行时编程和软切换,大大提高了系统的灵活性和可靠性。
    - 核心: 采用16位dsPIC33E CPU,具有代码效率高的特点。
    - PWM支持: 拥有八路PWM生成器,可实现高分辨率的频率、占空比和死区时间控制。
    - 丰富的模拟外设: 包括高速ADC、PGA和比较器,适合复杂的应用需求。
    - 低功耗管理: 具备多种低功耗模式(睡眠、空闲、降频)。

    应用案例和使用建议


    - 电源转换: 利用其高精度ADC和PWM,该系列非常适合于开关电源的设计。
    - 电机控制: 通过集成的PWM和比较器,可以实现高效的电机控制。
    - 照明系统: 适合用于LED照明系统的驱动控制。
    使用建议:
    - 在电源转换设计中,应特别关注ADC和PWM的工作配置,以确保系统的稳定性和效率。
    - 在电机控制应用中,合理利用高精度PWM和比较器可以有效提高控制精度和响应速度。

    兼容性和支持


    - 兼容性: 与Microchip的其他产品和工具高度兼容,便于系统集成和开发。
    - 技术支持: 提供全面的技术支持和文档资源,包括在线论坛、培训课程和应用笔记。

    常见问题与解决方案


    - 问题1: 设备启动时出现异常现象。
    - 解决办法: 检查供电电压是否在正常范围内,并确保所有外部电路连接正确。
    - 问题2: ADC读数不稳定。
    - 解决办法: 调整ADC配置,如采样时间和参考电压,以改善测量精度。
    - 问题3: PWM输出不一致。
    - 解决办法: 检查PWM模块设置,确保时间基准和死区时间配置正确。

    总结和推荐


    dsPIC33EPXXXGS70X/80X系列以其高性能、低功耗和丰富的集成特性,在众多工业应用中表现出色。它适用于电源转换、电机控制和照明系统等多种领域。建议对这些应用感兴趣的设计工程师深入研究该系列控制器的详细资料,并尝试将其应用于实际项目中。由于其高度灵活性和广泛的兼容性,本产品是非常值得推荐的选择。

DSPIC33EP128GS704-E/ML参数

参数
外设 Brown-out Detect/Reset,I2S,POR,PWM,WDT
程序存储器大小 128KB
速度 -
最大时钟频率 60MHz
I/O数量 33
振荡器类型 内部
数据转换器 A/D 17x12b,D/A 1x12b
RAM大小 8KB
最大工作供电电压 3.6V
数据总线宽度 16bit
内核数 -
核心处理器 dsPIC
电压-电源(Vcc/Vdd) 3V~3.6V
EEPROM大小 -
程序存储器类型 FLASH
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
最小工作供电电压 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

DSPIC33EP128GS704-E/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33EP128GS704-E/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33EP128GS704-E/ML DSPIC33EP128GS704-E/ML数据手册

DSPIC33EP128GS704-E/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
