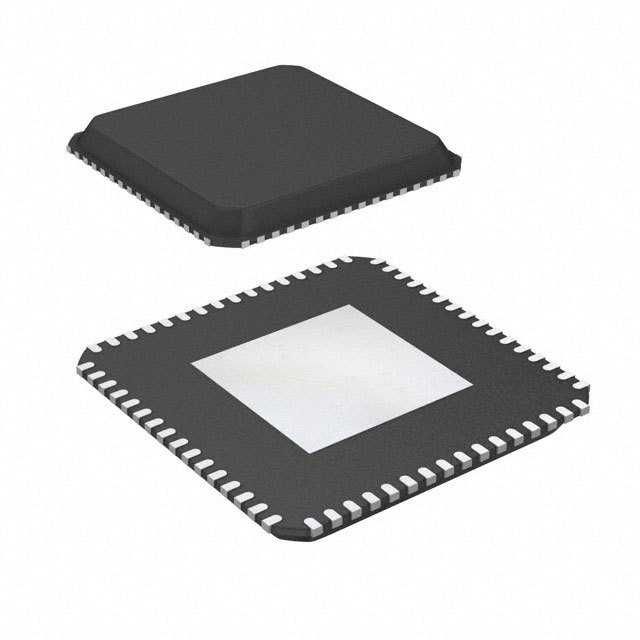

PIC32MX370F512H-V/MR

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 128KB FLASH 512KB 欠压检测/复位,DMA,POR,PWM,WDT 内部 51 2.3V 3.6V 80MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART A/D 28x10b 32bit MIPS32® M4K™ QFN-64 贴片安装 9mm*9mm*880μm
供应商型号: 579-32MX370F512HVMR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX370F512H-V/MR

PIC32MX370F512H-V/MR概述


    产品简介


    产品类型: PIC32MX330/350/370/430/450/470 系列微控制器
    主要功能:
    - 高性能内核:120 MHz(150 DMIPS)/ MIPS32® M4K® 架构
    - 代码高效性:支持 MIPS16e® 模式,减少代码大小达40%
    - 内部时钟管理:具备内部振荡器、可编程锁相环及振荡器时钟源
    - 强大的电源管理:低功耗模式(睡眠和空闲模式),集成上电复位、欠压检测等功能
    - 音频/图形/触摸接口:支持外部图形接口,音频数据通信和控制,具备电容触摸感应能力
    - 先进模拟功能:10位1 Msps速率的ADC模块,多达28个模拟输入通道,支持温度测量
    - 宽泛的工作温度范围:从-40°C到+105°C
    应用领域:
    - 音频处理
    - 图形界面设计
    - 触摸屏接口
    - 复杂模拟信号采集与处理
    - 通用嵌入式系统开发

    技术参数


    - 核心性能:
    - 时钟频率:最高可达120 MHz,实现150 DMIPS计算能力
    - MIPS16e模式:提升代码效率,减少代码大小达40%
    - 时钟管理:
    - 内部振荡器精确度:0.9%
    - 支持PLLs和多种时钟源配置
    - 安全时钟监测(FSCM),独立看门狗定时器
    - 电源管理:
    - 动态电流消耗:典型值为0.5mA/MHz
    - IDLE/LEEP模式支持
    - 音频/图形/触摸功能:
    - 外部图形接口:最多34个引脚
    - 音频数据传输支持:I2S、LJ、RJ、USB等标准
    - 触摸传感支持:通过CTMU单元进行高分辨率时间测量(1ns)
    - 模拟功能:
    - ADC模块:10位精度,每秒1百万样本率
    - 温度测量能力
    - 双输入比较器:支持编程参考电压,共32个电压点
    - 计时器功能:
    - 五个16位或两个32位通用定时器/计数器
    - 五个输出比较模块
    - 五个输入捕获模块
    - 实时时钟和日历(RTCC)模块
    - 通信接口:
    - USB OTG 控制器:符合USB 2.0标准
    - 多达五个UART模块
    - 两个四线SPI模块
    - 两个I2C模块,支持SMBus
    - 其他特性:
    - 直接内存访问(DMA):四个硬件通道
    - 跨总线选择(Pin Remapping)功能

    产品特点和优势


    - 高性能: 120 MHz 内核带来卓越的运算能力和效率
    - 多功能: 集成了丰富的外设和高级模拟模块,适用于复杂应用
    - 易于使用: 支持多种时钟管理和电源管理,简化系统设计
    - 强大的兼容性: 丰富的接口和外设使其适用于各种应用环境
    - 灵活性: 高度可编程的外围设备和丰富的引脚映射功能增强了系统的灵活性和可扩展性

    应用案例和使用建议


    应用案例:
    - 在一款高端音频播放器项目中,使用了PIC32MX系列微控制器来实现高质量音频数据的采集和处理。通过集成的ADC模块实时监测音质,并使用多个UART模块进行串行数据通信,实现稳定的数据传输。

    - 在一款智能家居触摸屏系统中,采用了该系列微控制器的CTMU单元来实现高精度的触摸传感功能,结合外部图形接口实现了用户友好的交互体验。
    使用建议:
    - 针对高性能要求的应用,如音频和视频处理,建议使用较高频率的型号,如PIC32MX370F512H。
    - 对于注重低功耗的应用场景,可以利用内置的电源管理功能,合理设置系统进入IDLE或LEEP模式以延长电池寿命。
    - 在复杂模拟信号采集与处理场景下,建议充分利用内部的ADC模块及其温度测量能力,确保数据采集的准确性。

    兼容性和支持


    - 兼容性:
    - PIC32MX系列微控制器支持广泛的接口和通信协议,包括USB、SPI、I2C等,能够轻松与其他标准设备和系统进行集成。
    - 支持多种封装形式(QFN、TQFP、VTLA),便于灵活选择适用的设计方案。
    - 支持和维护:
    - Microchip公司提供了详细的文档、技术资料及技术支持服务,涵盖从设计初期到量产阶段的全程支持。
    - 开发工具齐全,包括在线仿真器和调试器,极大地简化了开发过程。

    常见问题与解决方案


    - 问题1: 设备启动过程中出现错误,无法正常运行。
    - 解决方案: 确认MCLR引脚连接正确,重新检查电源电压是否符合规格要求。
    - 问题2: 系统在进入睡眠模式后不能正常唤醒。
    - 解决方案: 确认时钟源配置正确,检查相关中断设置是否开启。
    - 问题3: 音频信号传输不稳定。
    - 解决方案: 检查音频线路阻抗匹配,确保I2S或USB等接口连接可靠。

    总结和推荐


    综合评估:
    - PIC32MX系列微控制器以其出色的性能、丰富且易用的功能,以及广泛的应用适应性,在各类嵌入式系统中表现出色。
    - 特别是在需要高性能计算、多通道模拟信号处理和先进触摸感应功能的场合,PIC32MX系列是理想的选择。
    推荐结论:
    - 推荐用于需要高性能和高度集成的嵌入式系统项目,尤其适合于多媒体处理、智能控制系统等应用场景。

PIC32MX370F512H-V/MR参数

参数
内核数 -
外设 欠压检测/复位,DMA,POR,PWM,WDT
核心处理器 MIPS32® M4K™
最小工作供电电压 2.3V
速度 80MHz
最大时钟频率 80MHz
EEPROM大小 -
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
程序存储器大小 512KB
RAM大小 128KB
I/O数量 51
最大工作供电电压 3.6V
数据转换器 A/D 28x10b
数据总线宽度 32bit
程序存储器类型 FLASH
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.3V~3.6V
长*宽*高 9mm*9mm*880μm
通用封装 QFN-64
安装方式 贴片安装
零件状态 在售

PIC32MX370F512H-V/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX370F512H-V/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX370F512H-V/MR PIC32MX370F512H-V/MR数据手册

PIC32MX370F512H-V/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
