TS80C32X2-MIB

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 40MHz,20MHz 2KB ROM POR 内部 32 30MHz UART,USART 8bit 80C51 PLCC-44 贴片安装 16.7mm*16.7mm*3.48mm
供应商型号: TS80C32X2-MIB-ND
供应商: Digi-Key
标准整包数: 1600
MICROCHIP TECHNOLOGY 微控制器(MCU) TS80C32X2-MIB

TS80C32X2-MIB概述

    TS80C52X2 高性能 8 位微控制器技术手册

    产品简介


    TS80C52X2 是一款高性能的 CMOS 单芯片 8 位微控制器,具备高兼容性,能够与 80C51 系列实现引脚和指令兼容。该微控制器广泛应用于工业自动化、通讯系统及嵌入式控制等领域。它拥有四个 8 位 I/O 端口、三个 16 位定时计数器,以及内部 256 字节的 RAM 和 8KB 的 ROM/EPROM 容量。

    技术参数


    - 工作频率: 40 MHz(5V),30 MHz(3V);在 2 个时钟周期下可达到 60 MHz(5V),40 MHz(3V)
    - 电源电压范围: 4.5 - 5.5V,2.7 - 5.5V
    - 温度范围: 商业级(0°C 至 70°C),工业级(-40°C 至 85°C)
    - 封装形式: PDIP40、PLCC44、VQFP44(1.4 mm 脚距)、PQFP44(13.9 mm 脚距)

    产品特点和优势


    - 高兼容性: 兼容 80C51 系列的引脚和指令集,确保了向下兼容性。
    - 高速架构: 在较低电压下也能提供较高的性能,适用于低功耗和高性能需求的应用。
    - 灵活的中断系统: 具备 6 个中断源和 4 级优先级中断系统,提供了强大的系统响应能力。
    - 双数据指针: 支持更高效的数据处理和代码执行,显著提高程序效率。
    - 低 EMI 设计: 通过抑制 ALE 信号,降低了电磁干扰,提高了系统稳定性。
    - 多样的电源管理模式: 包括空闲模式和掉电模式,有助于进一步减少系统功耗。

    应用案例和使用建议


    - 工业自动化: 利用其强大的 I/O 接口和多个定时计数器,可用于工业控制系统中的传感器数据采集和处理。
    - 通讯系统: 通过增强的全双工 UART,可以用于串行通信的设备间数据传输。
    - 嵌入式应用: 结合其小体积和低功耗特性,非常适合手持设备和其他便携式电子设备的控制板设计。
    使用建议:
    - 在进行外部存储器访问时,需注意 ALE 信号的频率调节以避免影响其他功能。
    - 利用双数据指针特性,可实现快速的数据块复制和对比操作,提升软件效率。

    兼容性和支持


    - 兼容性: 与现有 80C51 系列产品高度兼容,适用于既有的硬件平台升级。
    - 技术支持: 厂商提供详细的文档和技术支持服务,包括在线帮助文档和客户支持热线。

    常见问题与解决方案


    - 问题1: 如何设置适当的电源电压?
    - 解决方案: 检查数据手册中的推荐电压范围,并确保电源稳压电路满足要求。

    - 问题2: 何时使用双数据指针功能?
    - 解决方案: 当需要高效地处理大量数据或实现复杂的数据操作时,应启用双数据指针功能以加快执行速度。

    总结和推荐


    TS80C52X2 微控制器凭借其卓越的兼容性、高速度和多级中断系统,成为适用于多种工业和消费类电子产品设计的理想选择。其双数据指针功能和高效的电源管理机制使其在低功耗设计方面表现尤为突出。强烈推荐此产品用于对可靠性、速度和能效有严格要求的应用场合。

TS80C32X2-MIB参数

参数
最小工作供电电压 -
内核数 -
程序存储器大小 -
数据转换器 -
外设 POR
最大时钟频率 30MHz
程序存储器类型 ROM
EEPROM大小 -
接口类型 UART,USART
数据总线宽度 8bit
RAM大小 2KB
电压-电源(Vcc/Vdd) 4.5V~5.5V
I/O数量 32
核心处理器 80C51
最大工作供电电压 -
速度 40MHz,20MHz
振荡器类型 内部
长*宽*高 16.7mm*16.7mm*3.48mm

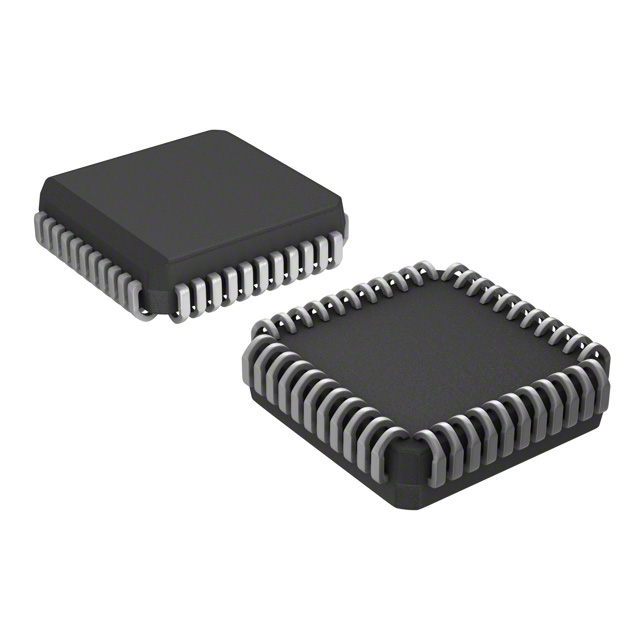

通用封装 PLCC-44
安装方式 贴片安装
应用等级 工业级
包装方式 管装

TS80C32X2-MIB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TS80C32X2-MIB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY TS80C32X2-MIB TS80C32X2-MIB数据手册

TS80C32X2-MIB封装设计

查看详情并下载
Symbol
Footprint
3D Model
