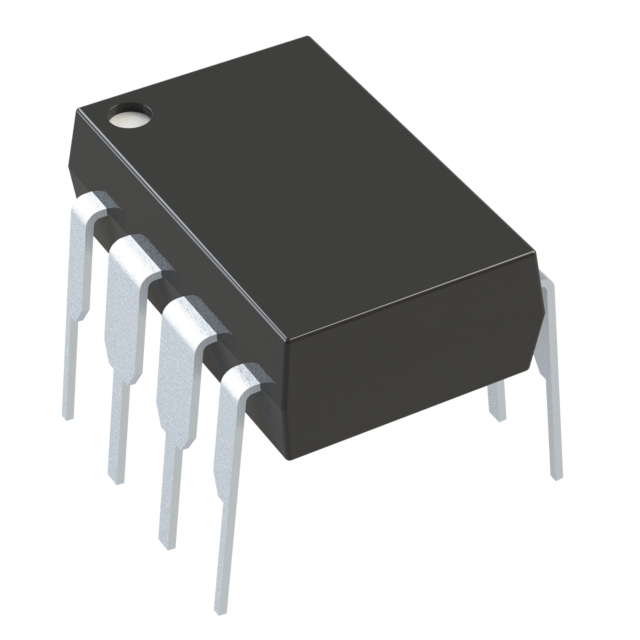

PIC12HV615-I/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC12H系列单片机, PIC内核, 8针, PDIP封装, 0CAN通道
供应商型号: PIC12HV615-I/P
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC12HV615-I/P

PIC12HV615-I/P概述

    PIC12F609/615/617/12HV609/615 8-Pin, Flash-Based 8-Bit CMOS Microcontrollers

    1. 产品简介


    PIC12F609/615/617/12HV609/615 是一款高性能的8位微控制器,专为需要高效能和低功耗的应用而设计。这些微控制器具有8引脚封装,适用于各种嵌入式系统。它们采用闪存存储器技术,提供了快速的编程和读取速度。主要应用领域包括工业自动化、消费电子、医疗设备以及物联网(IoT)设备。

    2. 技术参数


    - CPU性能:
    - RISC指令集:仅35条指令,除分支指令外均为单周期执行。
    - 工作频率:DC - 20 MHz,DC - 200 ns指令周期。
    - 中断能力:支持硬件中断堆栈。

    - 内存:
    - 程序存储器:1024/2048个字节(具体型号不同)。
    - 数据存储器:64/128个字节(具体型号不同)。
    - 高耐久闪存:100,000次写入操作,闪存保留时间>40年。

    - 电源管理:
    - 电压范围:PIC12F609/615/617:2.0V至5.5V;PIC12HV609/615:2.0V至用户定义最大值(注意)。
    - 睡眠模式:低功耗模式,典型电流消耗50 nA @ 2.0V。
    - 内置电源保护功能:如上电复位(POR)、电源启动定时器(PWRT)等。

    - 接口与外设:
    - I/O端口:5个数字I/O端口。
    - 比较器模块:支持1个模拟比较器,带可编程内部参考电压。
    - 定时器模块:包括8位定时器0,16位增强型定时器1,8位定时器2(仅部分型号)。
    - ADC模块:10位分辨率,4通道(仅部分型号)。
    - 捕获/比较/PWM模块:最高分辨率16位捕获,最大频率20kHz(仅部分型号)。
    - 其他:内置休眠模式唤醒功能,独立看门狗定时器,多路复用主清除输入。

    3. 产品特点和优势


    - 高精度内部振荡器:工厂校准至±1%以内,提供4 MHz和8 MHz两种选择。
    - 增强的安全功能:提供闪存代码保护,保证数据安全性。
    - 低功耗设计:最低待机电流为50 nA @ 2.0V,适合电池供电设备。
    - 多功能I/O端口:多个I/O端口和灵活的配置选项,便于硬件集成。
    - 高可靠性:符合工业和扩展温度范围标准,确保在恶劣环境下稳定运行。

    4. 应用案例和使用建议


    - 工业自动化:用于传感器数据采集和控制逻辑实现,适用于智能楼宇和智能家居系统。
    - 消费电子:可用于便携式设备和家电控制系统,如遥控器和温度控制器。
    - 医疗设备:适合于便携式健康监测设备,如血压计和心率检测仪。
    - 物联网设备:可以作为智能传感器节点,收集环境数据并通过无线网络传输。
    使用建议:
    - 在设计电路时,应根据实际需求合理分配I/O端口。
    - 为了提高系统的稳定性,建议在使用过程中开启看门狗定时器。
    - 在进行系统调试时,可以利用串行编程接口(ICSP)方便地更新程序代码。

    5. 兼容性和支持


    - 兼容性:这些微控制器与Microchip的其他产品高度兼容,支持多种开发工具和编程语言。
    - 支持和服务:Microchip提供全面的技术文档和客户支持服务,包括在线论坛和本地销售代表。购买产品后,用户可以通过官网获取最新的软件更新和技术文档。

    6. 常见问题与解决方案


    - 问题一:无法通过ICSP进行编程。
    - 解决方案:检查编程器连接是否正确,确认编程器驱动已安装并更新到最新版本。
    - 问题二:芯片不能正常复位。
    - 解决方案:检查电源线路和地线是否连接良好,尝试重新设置熔丝位。
    - 问题三:温度超出允许范围。
    - 解决方案:检查系统散热措施是否到位,必要时考虑添加外部散热装置。

    7. 总结和推荐


    综上所述,PIC12F609/615/617/12HV609/615是一款功能强大且性能稳定的8位微控制器。其优异的功耗表现、丰富的外设配置以及广泛的适用性使其成为众多应用领域的理想选择。无论是对于经验丰富的工程师还是初学者来说,这都是一个值得信赖的开发平台。因此,我们强烈推荐在合适的应用场景下使用这款微控制器。

PIC12HV615-I/P参数

参数
最大时钟频率 20MHz
数据转换器 A/D 4x10b
程序存储器大小 1.75KB
振荡器类型 内部
速度 20MHz
电压-电源(Vcc/Vdd) 2V~5V
最小工作供电电压 2V
EEPROM大小 -
外设 欠压检测/复位,POR,PWM,WDT
接口类型 RS-232,USB
内核数 -
RAM大小 4Kbit
数据总线宽度 8bit
核心处理器 PIC
程序存储器类型 FLASH
I/O数量 5
最大工作供电电压 5.5V
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC12HV615-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC12HV615-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC12HV615-I/P PIC12HV615-I/P数据手册

PIC12HV615-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
