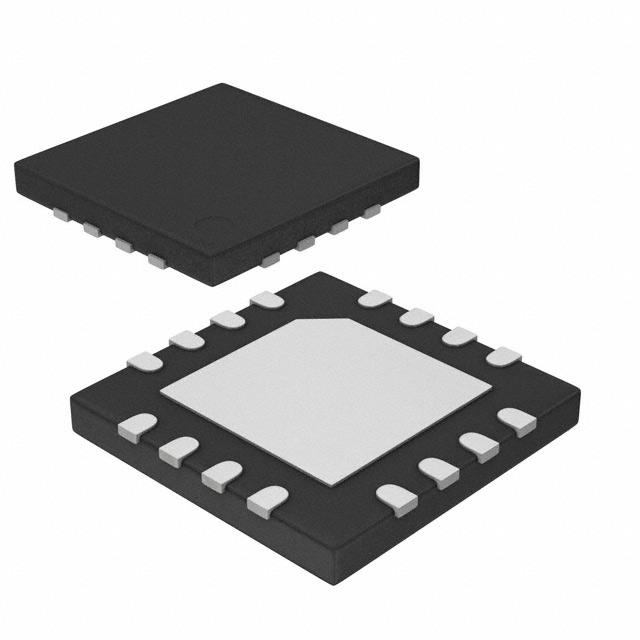

PIC16F15325T-I/JQ

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 12 2.5V 3.6V 32MHz I2C,LINbus,SPI,UART,USART 224 x 8 A/D 11x10b,D/A 1x5b 8bit PIC QFN 贴片安装,黏合安装 4mm*4mm*480μm
供应商型号: PIC16F15325T-I/JQ
供应商: Master
标准整包数: 250
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F15325T-I/JQ

PIC16F15325T-I/JQ概述


    产品简介


    Microchip Technology Inc.推出的PIC16(L)F15325/45微控制器系列是一款高性能、低功耗的通用型单片机,集成了模拟功能、核心独立外设及通信外设,特别适用于需要超低功耗的应用场景。其内置的核心独立外设(如温度传感器、EEPROM模块)能够为用户提供高度灵活的设计选择。此外,这些微控制器通过其极低功耗(XLP)技术实现了广泛的工业级和低功耗应用,比如电池供电设备、物联网节点以及医疗设备。

    技术参数


    | 参数类别 | 具体规格 |

    | 主频范围 | 0至32 MHz(最高可达32 MHz) |
    | 电压范围 | 1.8V至3.6V(PIC16LF15325/45);2.3V至5.5V(PIC16F15325/45) |
    | 工作温度范围 | 工业级:-40°C至85°C;扩展级:-40°C至125°C |
    | 存储容量 | 程序闪存:8 KB至28 KB;SRAM:256字节至2048字节 |
    | 外围模块 | 包括多个PWM通道、比较器、ADC、DAC、通信接口(SPI、I²C、EUSART)、数字逻辑单元(CLC)等 |
    | 特殊模式 | 支持Sleep、Idle、Doze模式;最低睡眠电流:50 nA @ 1.8V |
    | 模块保护机制 | 提供写保护、自定义分区及硬件代码保护 |

    产品特点和优势


    PIC16(L)F15325/45系列微控制器具有多项独特的功能和技术优势:
    1. 超低功耗设计:具备多种节能模式,例如Sleep模式下典型功耗仅为50 nA @ 1.8V,满足对功耗敏感的应用需求。
    2. 丰富的外设集成:配备了独立看门狗定时器(WWDT)、多种PWM通道及高精度内部振荡器等,可实现复杂控制任务。
    3. 强大的安全性:通过程序闪存的分区管理和硬件加密技术,确保用户数据和程序的安全性。
    4. 广泛的温度适应性:能够在极端环境下稳定运行,满足工业和汽车领域的苛刻要求。
    5. 高集成度:减少外部元件的需求,简化PCB设计,降低成本。

    应用案例和使用建议


    应用场景
    - 物联网设备:用于智能家居传感器节点、智能电表等场景,得益于其低功耗特性和丰富的通信接口。
    - 电池供电设备:适合便携式医疗设备、无线传感器网络等需要长续航时间的应用。
    - 工业自动化:可作为PLC子系统的一部分,处理复杂的工业信号采集与控制任务。
    使用建议
    - 在低功耗模式下优化电源管理策略,例如根据具体任务需求切换不同的节能模式。
    - 针对不同外设的使用频率合理分配资源,避免浪费计算能力。
    - 对于严苛的工作环境,建议额外添加外围保护电路,提高抗干扰能力。

    兼容性和支持


    - 兼容性:该系列产品兼容多种封装形式(PDIP、SOIC、SSOP、UQFN等),便于用户选择最合适的封装方案。
    - 技术支持:Microchip提供全面的技术文档和开发工具链支持,包括编译器、仿真器及调试器,助力开发者快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 微控制器进入Sleep模式后无法唤醒 | 确保Watchdog Timer已正确配置并启用,同时检查复位引脚的状态是否正常 |
    | ADC转换结果异常 | 核查参考电压设置是否正确,以及输入信号范围是否超出规定值 |
    | SPI通信失败 | 检查时钟频率和数据格式是否匹配,确认所有相关寄存器初始化完成 |

    总结和推荐


    PIC16(L)F15325/45系列微控制器凭借其卓越的性能、丰富的功能以及极低的功耗,在通用嵌入式应用中表现出色。尤其适合需要长时间运行且对能耗极为敏感的场合。对于寻求高性能与低功耗平衡的开发者而言,这是一款值得信赖的选择。综合考虑其技术规格和市场定位,强烈推荐此款产品用于各类中小型嵌入式项目。

PIC16F15325T-I/JQ参数

参数
核心处理器 PIC
最大工作供电电压 3.6V
接口类型 I2C,LINbus,SPI,UART,USART
EEPROM大小 224 x 8
程序存储器大小 14KB
速度 32MHz
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.3V~5.5V
RAM大小 1KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
内核数 -
最大时钟频率 32MHz
数据转换器 A/D 11x10b,D/A 1x5b
程序存储器类型 FLASH
最小工作供电电压 2.5V
数据总线宽度 8bit
I/O数量 12
长*宽*高 4mm*4mm*480μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC16F15325T-I/JQ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F15325T-I/JQ数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F15325T-I/JQ PIC16F15325T-I/JQ数据手册

PIC16F15325T-I/JQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
