DSPIC33FJ64MC202-I/MM

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 8KB FLASH 64KB 掉电检测/复位,DMA,电机控制 PWM,POR,PWM,QEI,WDT 内部 21 3V 3.6V 40MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 6x10b/12b 16bit dsPIC QFN 贴片安装 6mm*6mm*880μm
供应商型号: 579-DSPIC334MC202IMM
供应商: Mouser
标准整包数: 1

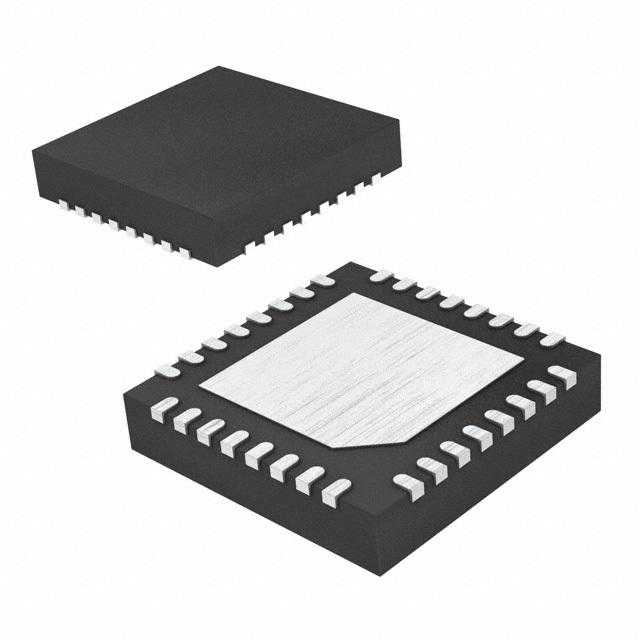

MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33FJ64MC202-I/MM

DSPIC33FJ64MC202-I/MM概述


    产品简介


    dsPIC33FJ32MC302/304, dsPIC33FJ64MCX02/X04 and dsPIC33FJ128MCX02/X04
    这些设备是Microchip Technology公司生产的16位数字信号控制器(Digital Signal Controllers, DSC),专为电机控制和其他高性能嵌入式应用设计。它们具备高效的中央处理器(CPU)和丰富的外围接口,能够支持各种高级功能,如高速模拟到数字转换、PWM输出、以及广泛的通信协议。该系列适用于多种工业和汽车应用,包括电机驱动、电源管理和传感器数据处理。

    技术参数


    | 技术规格 | 描述 |

    | 工作电压范围 | 3.0V至3.6V |
    | 工作温度范围 | -40°C至+150°C(3.0V至3.6V,DC至20 MIPS)
    -40°C至+125°C(3.0V至3.6V,DC至40 MIPS) |
    | 时钟管理 | 内部振荡器误差2%,可编程PLL,故障安全时钟监控器(FSCM),独立看门狗定时器,低功耗管理模式 |
    | 核心性能 | 最高达40 MIPS 16位dsPIC33F CPU |
    | PWM模块 | 最多四个PWM发生器,八路输出 |
    | ADC | 10/12位ADC,最高转换率1.1 Msps/500 ksps |
    | 比较器 | 最多两个模拟比较器模块,具有4位DAC |
    | 输入/输出 | 软件重映射功能,最多5mA过压钳制电流/引脚 |
    | 外设 | CRC生成器,音频DAC,多个定时器/计数器,输入捕获模块,输出比较模块,四象限编码器接口(QEI),实时时钟和日历(RTCC) |

    产品特点和优势


    1. 高效能的16位CPU:提供高达40 MIPS的处理能力,使得设备在执行复杂运算任务时具有高效率。
    2. 强大的PWM模块:支持多达四个PWM发生器,可以轻松实现电机控制,如BLDC、PMSM、ACIM和SRM电机。
    3. 高性能ADC:拥有10/12位的ADC转换器,可以快速准确地采集模拟信号。
    4. 多种通信接口:包含SPI、I2C、CAN、UART等多种通信接口,满足不同应用需求。
    5. 强大的外设支持:内置多个定时器、输入捕获模块和输出比较模块,可以轻松集成于复杂的系统中。

    应用案例和使用建议


    这些数字信号控制器非常适合应用于电机控制、电源管理和传感器数据处理等领域。例如,在电动汽车充电站的设计中,可以通过这些控制器实现高效稳定的充电过程。为了确保最佳性能,建议在设计电路板时注意以下几个方面:
    - 电源管理:确保所有电源引脚得到适当的去耦和滤波,以防止电压波动对控制器造成影响。
    - 布线优化:在PCB设计中应尽量减少长走线和不必要的回路,避免电磁干扰。

    兼容性和支持


    该产品与其他Microchip的16位DSC兼容,可通过标准接口进行通信。Microchip提供了详细的开发文档和开发工具,包括In-Circuit和In-Application编程,有助于开发者快速上手并进行调试。

    常见问题与解决方案


    1. 问题:设备无法正常启动。

    解决方案:检查供电电压是否在规定的范围内,确保所有必要引脚都已正确连接。

    2. 问题:PWM输出异常。

    解决方案:检查PWM配置寄存器设置是否正确,确保外部电路没有短路。
    3. 问题:ADC读数不准确。

    解决方案:确认模拟输入信号是否在ADC的有效范围内,检查是否有足够的去耦电容。

    总结和推荐


    总体而言,dsPIC33FJ32MC302/304、dsPIC33FJ64MCX02/X04 和 dsPIC33FJ128MCX02/X04 是性能优越的16位数字信号控制器,特别适合需要高性能和多功能性的嵌入式应用。无论是电机控制还是数据采集,这些控制器都能够提供出色的解决方案。强烈推荐对于寻求高效能嵌入式系统的工程师和开发人员使用。
    希望上述信息对你有所帮助!

DSPIC33FJ64MC202-I/MM参数

参数
振荡器类型 内部
I/O数量 21
外设 掉电检测/复位,DMA,电机控制 PWM,POR,PWM,QEI,WDT
最小工作供电电压 3V
RAM大小 8KB
内核数 -
程序存储器大小 64KB
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
核心处理器 dsPIC
EEPROM大小 -
电压-电源(Vcc/Vdd) 3V~3.6V
最大工作供电电压 3.6V
数据转换器 A/D 6x10b/12b
速度 -
程序存储器类型 FLASH
最大时钟频率 40MHz
数据总线宽度 16bit
长*宽*高 6mm*6mm*880μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

DSPIC33FJ64MC202-I/MM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33FJ64MC202-I/MM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33FJ64MC202-I/MM DSPIC33FJ64MC202-I/MM数据手册

DSPIC33FJ64MC202-I/MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
