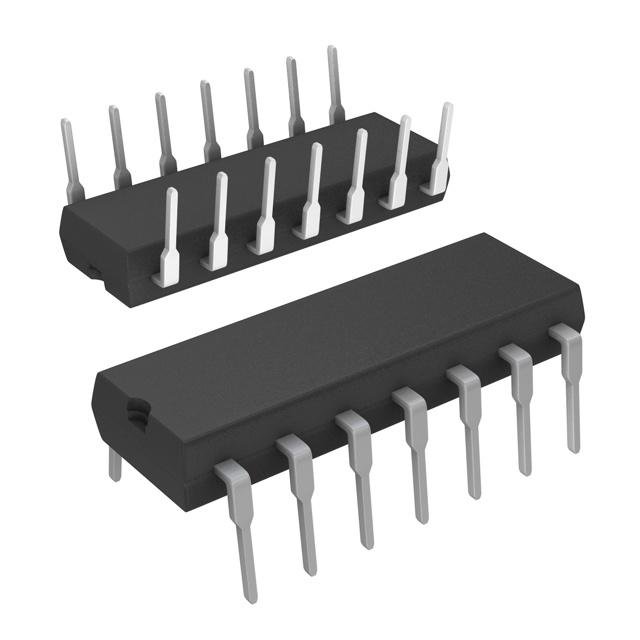

PIC16F15325-E/P

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 12 3.6V 32MHz I2C,LINbus,SPI,UART,USART 224 x 8 A/D 11x10b,D/A 1x5b 8bit PIC PDIP-14 通孔安装
供应商型号: Q-PIC16F15325-E/P
供应商: 期货订购
标准整包数: 30
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F15325-E/P

PIC16F15325-E/P概述

    PIC16(L)F15325/45 Microcontroller技术手册解析

    1. 产品简介


    PIC16(L)F15325/45微控制器是一款多功能的嵌入式控制器,适用于各种通用和低功耗应用。这些微控制器集成了模拟模块、独立核心外设及通信外设,结合了极低功耗(XLP)技术。它们具备多个PWM模块、多种通信能力、温度传感器以及内存功能,如内存访问分区(MAP)以支持数据保护和引导加载程序应用,并设有设备信息区域(DIA)存储工厂校准值以提升温度传感器精度。

    2. 技术参数


    - 工作速度: DC至32 MHz时钟输入;125纳秒最小指令周期。
    - 中断能力: 支持多达16级硬件堆栈。
    - 时钟模块: 包括8位Timer2(含硬件限制计时器)、16位Timer0/1。
    - 电源管理: 低电流上电复位(POR),可配置的上电定时器(PWRTE),带软件选项的欠压复位(BOR)。
    - 存储容量: 最多可达14 KB闪存程序内存,最多可达1024字节数据SRAM。
    - 电压范围: 1.8V至3.6V(PIC16LF15325/45);2.3V至5.5V(PIC16F15325/45)。
    - 工作温度范围: 工业级:-40°C至85°C;扩展级:-40°C至125°C。

    3. 产品特点和优势


    - 灵活的时钟模块: 支持高达32 MHz的内部振荡器,精度为±1%。
    - 超低功耗模式: 睡眠模式下消耗仅为50 nA,典型值。
    - 强大的数字外设: 配备四个可配置逻辑单元(CLCS)、互补波形发生器(CWG)、两个捕获/比较/PWM模块等。
    - 高精度模拟外设: 包含10位ADC、双比较器、5位DAC、电压参考源等。
    - 安全和诊断功能: 带有窗口看门狗定时器(WWDT)、欠压检测模块(ZCD)等,确保系统稳定运行。

    4. 应用案例和使用建议


    应用场景:
    - 家用电器控制:如空调、冰箱等设备的温度控制。
    - 电机驱动:用于工业设备中的伺服电机控制。
    - 传感器网络:在复杂的物联网(IoT)应用中作为节点控制器。
    使用建议:
    - 利用MAP功能来实现数据保护和存储的安全性。
    - 考虑到温度传感器精度,利用DIA区域存储的校准值进行精确测量。
    - 使用CWG模块生成精确的PWM信号,适用于驱动电机和其他精密控制任务。

    5. 兼容性和支持


    - 封装类型: 包括PDIP、SOIC、SSOP、TSSOP、UQFN等多种选择。
    - 软件支持: 提供开发工具链和调试器集成,方便开发者进行软硬件协同设计。

    6. 常见问题与解决方案


    - Q: 如何设置看门狗定时器?
    - A: 参考第12章《Windowed Watchdog Timer (WWDT)》,根据应用需求调整相关寄存器配置。
    - Q: 如何正确选择电压参考源?
    - A: 在使用电压参考源前,请参阅第4章《Memory Organization》了解不同参考源的选择策略。

    7. 总结和推荐


    综上所述,PIC16(L)F15325/45微控制器以其丰富的功能集、优秀的功耗管理和广泛的应用场景,在众多领域展现出强大的竞争力。无论是开发家用电器还是工业控制系统,它都是一个理想的选择。因此,强烈推荐在类似项目中采用这款产品。

PIC16F15325-E/P参数

参数
内核数 -
EEPROM大小 224 x 8
电压-电源(Vcc/Vdd) 2.3V~5.5V
程序存储器类型 FLASH
数据总线宽度 8bit
程序存储器大小 14KB
最大工作供电电压 3.6V
I/O数量 12
速度 32MHz
核心处理器 PIC
外设 Brown-out Detect/Reset,POR,PWM,WDT
最小工作供电电压 -
振荡器类型 内部
数据转换器 A/D 11x10b,D/A 1x5b
RAM大小 1KB
最大时钟频率 32MHz
接口类型 I2C,LINbus,SPI,UART,USART
通用封装 PDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16F15325-E/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F15325-E/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F15325-E/P PIC16F15325-E/P数据手册

PIC16F15325-E/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 15.708
60+ ¥ 14.784
90+ ¥ 13.86
库存: 90
起订量: 30 增量: 30
交货地:
最小起订量为:30
合计: ¥ 471.24
直接购买
加入购物车
