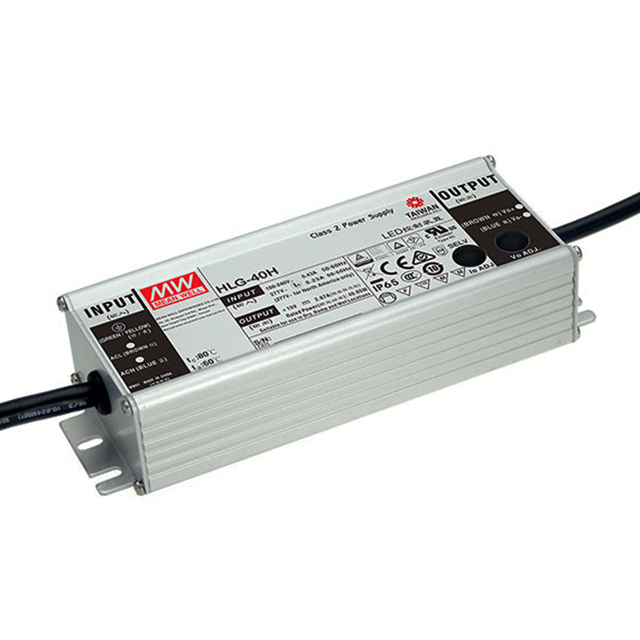

HLG-40H-12B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 39.96W, IP67, 可调光
供应商型号: SCE-HLG-40H-12B
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLG-40H-12B

HLG-40H-12B概述

    # HLG-40H系列40W恒流恒压LED驱动器技术手册

    产品简介


    HLG-40H系列是一款40W恒流恒压LED驱动器,适用于多种工业及商业照明应用。它能够提供稳定的直流电压和电流输出,同时具备高效率、宽工作电压范围以及优良的温度适应能力。这款驱动器特别适合用于室内和室外的LED照明系统,具有广泛的适用性和灵活性。

    技术参数


    输出规格
    - 电压范围:12V~54V
    - 额定电流:2.0A(具体型号有所不同)
    - 额定功率:40W(不同型号功率略有差异)
    输入规格
    - 输入电压范围:90VAC~305VAC
    - 输入频率范围:47~63Hz
    - 功率因数:0.92~0.98(具体型号不同)
    - 最大输入电流:0.45A(115VAC时),0.24A(230VAC时)
    效率和保护特性
    - 工作效率:最高可达89.5%
    - 过流保护:自动恢复
    - 过压保护:自动恢复
    - 短路保护:通过回跳模式恢复
    环境适应性
    - 工作温度范围:-40°C ~ +80°C
    - 湿度范围:20%~95%RH(非凝结)
    - 存储温度范围:-40°C ~ +80°C
    - 储存湿度范围:10%~95%RH(非凝结)

    产品特点和优势


    HLG-40H系列的优势在于其高效率(最高达89.5%)和宽泛的工作温度范围(-40°C ~ +80°C)。通过采用无风扇设计,它能够在自然对流条件下运行。金属外壳的设计以及IP65/IP67防护等级使其适用于各种室内和室外环境。此外,该系列产品提供了多种调节选项,如调光方法学,从而为LED照明系统的优化设计提供了灵活性。

    应用案例和使用建议


    HLG-40H系列常用于室内外照明应用,如商业建筑、公共设施、街道照明等。为了实现最佳效果,建议遵循如下使用建议:
    - 确保输入电压符合驱动器要求(90VAC~305VAC)。
    - 避免驱动器工作在极端温度环境下。
    - 定期检查连接和线路以确保安全和稳定运行。

    兼容性和支持


    HLG-40H系列驱动器可与多种灯具和其他电子设备兼容,但可能需要额外的驱动电路以实现特定的应用需求。制造商提供全面的技术支持和售后服务,包括安装手册和产品维护指南。

    常见问题与解决方案


    - 问题1:驱动器在启动时出现闪烁现象。
    - 解决方案:检查输入电压是否稳定,确保输入电压在允许范围内。

    - 问题2:输出电流不稳定。
    - 解决方案:确认负载是否正确连接,避免过载操作。

    - 问题3:驱动器无法正常关闭。
    - 解决方案:检查外部电路和开关状态,必要时重启电源。

    总结和推荐


    HLG-40H系列是一款优秀的LED驱动器,具有高效率、宽工作温度范围和广泛的兼容性。它适用于多种室内和室外照明应用,并且通过完善的保护机制确保了可靠性和安全性。总体而言,我们非常推荐使用这款驱动器以满足各类照明需求。

HLG-40H-12B参数

参数
电压-输出3 -
最小输入电压 90V(AC)
电流-输出2 -
电压-输出2 -
输出数量 1
最大输入电压 305V(AC)
电压-输出1 -
负载调节 -
输出功率 40W
电流-输出1 3.33A
电压-输出4 -
长*宽*高 147.2mm*61.5mm*36.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-40H-12B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-40H-12B HLG-40H-12B数据手册

HLG-40H-12B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 320.4768
5+ ¥ 309.8126
10+ ¥ 294.8607
20+ ¥ 284.1965
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 320.47
