1066716

产品分类: 开关电源
厂牌: PHOENIX CONTACT
产品描述: DCDC转换器, QUINT POWER系列, 12 → 24 V 直流输入, 24V 直流输出, 30W
供应商型号: 2393634
供应商: 海外现货
标准整包数: 1

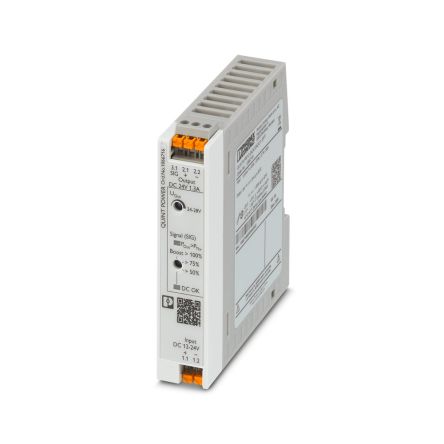

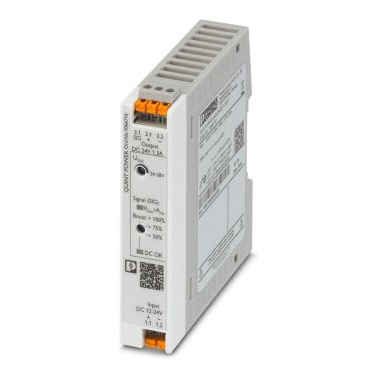

PHOENIX CONTACT 开关电源 1066716

1066716概述

    QUINT4-PS/12-24DC/24DC/1.3/PT DC/DC Converter 技术手册

    产品简介


    产品类型: 主开关式直流转换器
    主要功能: 将输入电压从12V至24V转换为稳定的24V输出电压,提供高达1.3A的电流输出。适用于各种低功率应用领域,如工业自动化、仪器仪表等。

    技术参数


    - 输入电压范围: 12V DC - 24V DC
    - 输出电压: 24V DC
    - 输出电流: 1.3A
    - 静态增强电流: 1.625A(≤40°C)
    - 动态增强电流: 2.6A(≤60°C,持续时间4.9秒)
    - 效率: 91.7%
    - 最大输入电流: 3.75A(12V DC),1.85A(24V DC)
    - 最大输入功率: 30W(静止状态),38W(静态增强),60W(动态增强)
    - 保护特性: 短路保护,无负载保护,过电压保护(<32V DC)

    产品特点和优势


    - 高输出能力: 支持系统扩展和可靠启动,能够在高负载条件下稳定运行。
    - 全面信号监控: 预防性功能监控能够提前报告潜在故障,增加系统的可靠性。
    - 灵活连接方式: 支持Push-in连接和螺丝连接,便于安装和维护。
    - 广泛的应用范围: 可用于多种工业自动化设备,提高整体系统的稳定性和效率。

    应用案例和使用建议


    应用案例: 在工业自动化生产线中,该转换器可以确保设备之间稳定的电源供应,减少因电压波动导致的故障。
    使用建议:
    - 确保输入电压范围在12V至24V之间。
    - 使用时应注意散热,特别是在高温环境下。
    - 定期检查信号指示灯的状态,以判断系统是否正常运行。

    兼容性和支持


    - 兼容性: 适用于DIN导轨安装,可与多种工业控制设备配套使用。
    - 技术支持: 厂商提供详细的技术文档和支持服务,确保用户在使用过程中得到充分的技术支持。

    常见问题与解决方案


    - 问题1: 设备无法启动
    解决方案: 检查输入电压是否在允许范围内,确认输入线路无断开。
    - 问题2: 输出电压不稳定
    解决方案: 检查是否有外部干扰或负载变化过大,调整输入电压或负载配置。
    - 问题3: 信号灯不亮
    解决方案: 确认信号线连接正确,重启设备重新测试。

    总结和推荐


    总体评价: QUINT4-PS/12-24DC/24DC/1.3/PT转换器是一款高效、可靠且多功能的直流转换器,适用于各种工业应用场合。它提供了全面的信号监控和预防性功能监测,确保系统的高可用性和稳定性。
    推荐: 强烈推荐在需要稳定电源供应的工业自动化系统中使用此产品。它的高效能和可靠性将显著提升整个系统的性能。

1066716参数

参数
最小输入电压 12V(DC)
输出功率 31W
负载调节 -
电流-输出1 -
电流-输出2 -
电压-输出1 24V
电压-输出3 -
电压-输出4 -
输出数量 1
电压-输出2 -
最大输入电压 24V(DC)
长*宽*高 90mm*22.5mm*106mm
安装方式 DIN导轨安装
包装方式 散装

1066716厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1066716数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 开关电源 PHOENIX CONTACT 1066716 1066716数据手册

1066716封装设计

查看详情并下载
Symbol
Footprint
3D Model
