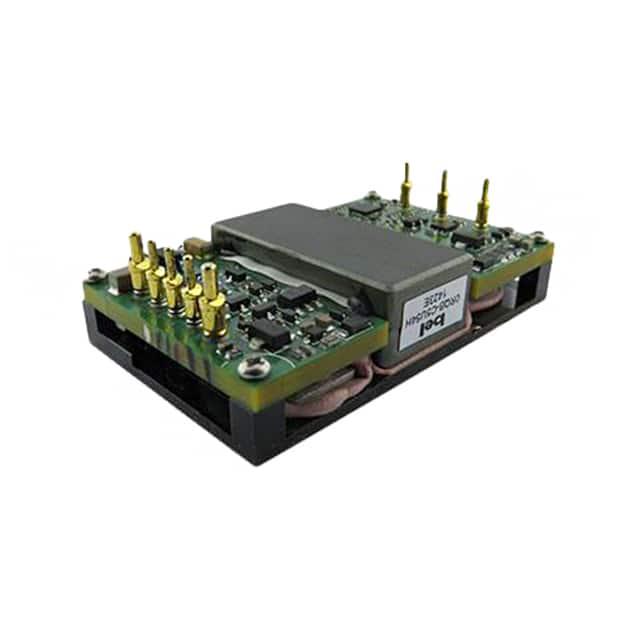

0RQB-C5U54LG

产品分类: 开关电源
厂牌: BEL FUSE
产品描述: 1 18V 75V 54V 通孔安装 58.4mm*36.8mm*15mm
供应商型号: SXE-0RQB-C5U54LG
供应商: 海外现货
标准整包数: 1
BEL FUSE 开关电源 0RQB-C5U54LG

0RQB-C5U54LG概述

    0RQB-C5U54x 隔离式DC-DC转换器技术手册

    产品简介


    0RQB-C5U54x 是一款专为24 VDC或48 VDC输入设计的隔离式DC-DC转换器。它能够提供高达162瓦特的输出功率,具有高效率的特点。这款转换器广泛应用于工业、计算机和外围设备以及电信领域。

    技术参数


    - 输入电压:24/48 VDC
    - 输出电压:54 VDC
    - 最大输出电流:3 A
    - 最大输出功率:162 W
    - 典型效率:89%
    - 固定频率:200 kHz
    - 过电流保护:支持
    - 过电压保护:静态和动态保护
    - 输入欠压锁定:支持
    - 工作温度范围:-40°C 到 90°C(全负载),-40°C 到 95°C(半负载)
    - 隔离电压:2250 VDC
    - 通过认证:UL/CSA/IEC60950-1, 2nd +A2 版本
    - 外形尺寸:2.30 x 1.45 x 0.59 英寸(58.42 x 36.84 x 15 mm)

    产品特点和优势


    1. 高效率:最高可达89%,特别适用于对能源效率要求较高的应用。
    2. 全面保护机制:包括过电流保护、过电压保护和输入欠压锁定。
    3. 宽输入电压范围:适应24 VDC到75 VDC的输入电压。
    4. 高可靠性:通过UL/CSA/IEC60950-1, 2nd +A2认证,符合严格的国际安全标准。
    5. 远程感应补偿:可减小系统布局中输出线阻抗的影响,确保负载端电压准确调节。

    应用案例和使用建议


    0RQB-C5U54x 在多种场合下都有广泛应用,例如工业控制系统、数据中心、通信基站等。为了提高系统稳定性,建议使用外部滤波器以减少输入端的纹波电流。在使用远程感应补偿时,确保感测线尽可能短,以减少系统延迟。

    兼容性和支持


    0RQB-C5U54x 支持无铅焊接工艺,建议使用峰值焊接温度不超过260°C的焊料。制造商提供了多方面的技术支持,包括电邮和电话服务,以确保客户获得最佳的产品体验。对于复杂的应用需求,制造商还可以提供定制化解决方案。

    常见问题与解决方案


    1. 问题:如何连接远程感应补偿?
    - 解答:使用100Ω电阻将Sense+连接至Vo+,Sense-连接至Vo-,以减小系统的阻抗影响。
    2. 问题:在使用过程中,转换器出现过热现象怎么办?
    - 解答:检查散热器是否安装正确,确保良好的散热效果。如果问题依旧,建议联系技术支持进行更深入的诊断。
    3. 问题:如何测试输出电压设定点?
    - 解答:可以使用Trim电路进行电压微调,确保输出电压满足需求。具体操作方法请参考技术手册中的Trim Up和Trim Down电路图。

    总结和推荐


    总体而言,0RQB-C5U54x 高效、稳定且可靠性高,非常适合各种需要隔离DC-DC转换的应用场景。特别是在需要高效率和多功能保护机制的应用环境中,该产品具有明显的优势。因此,我们强烈推荐此产品作为首选解决方案。

0RQB-C5U54LG参数

参数
输出功率 -
最大输入电压 75V
电压-输出3 -
电流-输出1 -
电压-输出4 -
电压-输出1 54V
最小输入电压 18V
电压-输出2 -
电流-输出2 -
负载调节 -
输出数量 1
长*宽*高 58.4mm*36.8mm*15mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

0RQB-C5U54LG厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0RQB-C5U54LG数据手册

厂牌 PDF简要描述 下载
BEL FUSE 开关电源 BEL FUSE 0RQB-C5U54LG 0RQB-C5U54LG数据手册

0RQB-C5U54LG封装设计

查看详情并下载
Symbol
Footprint
3D Model
