2866747

产品分类: 开关电源
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,QUINT-PS/1AC/24DC/3.5,电源,菲尼克斯电气 导轨电源, QUINT-PS/1AC/24DC/3.5系列, 24V 直流输出, 85 → 264V 交流输入
供应商型号: Q-2866747
供应商: 国内现货
标准整包数: 1

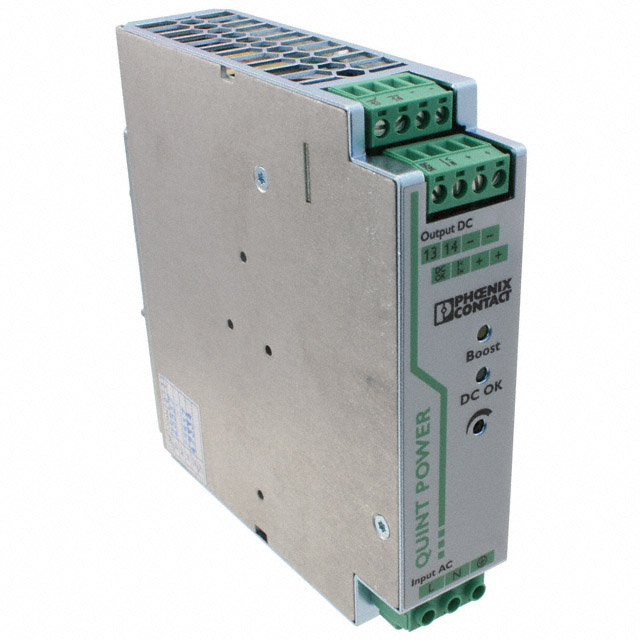

PHOENIX CONTACT 开关电源 2866747

2866747概述

    # PHOENIX CONTACT QUINT-PS/1AC/24DC/3.5 技术手册解析

    产品简介


    PHOENIX CONTACT QUINT-PS/1AC/24DC/3.5 是一款紧凑型工业电源,属于 QUINT POWER 系列,专为苛刻的工业环境设计。该产品具有 Selective Fuse Breaking (SFB) 技术,能够提供高达 6 倍额定电流的瞬时输出(持续 12 毫秒),用于可靠地断开电路,确保系统高可用性。其主要功能是将交流输入电压转换为稳定的直流输出电压,广泛应用于工业自动化、能源管理及铁路运输等领域。
    主要功能:
    - 输入:100-240 V AC 或 90-350 V DC
    - 输出:24 V DC,最大 3.5 A(可扩展至 4 A)
    - 支持冗余模式,具备长备用时间(>20 ms)
    - 高效节能,效率超过 88%
    应用领域:
    - 工业自动化控制系统
    - 危险区域(符合 ANSI/ISA 12.12 标准)
    - 铁路运输
    - 医疗设备

    技术参数


    以下是 QUINT-PS/1AC/24DC/3.5 的核心技术参数:
    | 参数类别 | 具体参数 |

    | 输入电压范围 | 85-264 V AC 或 90-350 V DC |
    | 额定输入电压 | 100-240 V AC |
    | 输出电压 | 24 V DC ±1% |
    | 最大输出电流 | 3.5 A |
    | 输出能力扩展 | 通过 SFB 技术短时提供 15 A |
    | 效率 | >88% (230 V AC) |
    | 温度范围(工作) | -25°C 至 70°C |
    | 防护等级 | IP20 |
    | 绝缘电压 | 输入/输出:4 kV AC |
    | MTBF | >820,000 小时(40°C) |

    产品特点和优势


    独特功能
    1. SFB 技术:快速、可靠的故障电路检测与断开,提高系统整体可靠性。
    2. 冗余支持:通过模块化设计实现冗余供电,避免单点失效风险。
    3. POWER BOOST 功能:动态增强输出功率,适用于启动高负载设备。
    市场竞争力
    - 适合严苛工业环境,提供长时间的过载保护。
    - 高效节能,降低运营成本。
    - 符合多项国际标准(如 EN 60950-1 和 EN 50178),保证合规性。

    应用案例和使用建议


    实际应用场景
    1. 在铁路信号系统中,用于为列车信号设备提供稳定电源。
    2. 工业控制领域,例如自动化生产线,保障设备平稳运行。
    3. 危险区域,如化工厂,确保设备供电的高可靠性。
    使用建议
    - 散热管理:安装时需确保设备周围有足够的空气流通,建议最低间距为 50 mm。
    - 接线规范:严格按照说明书进行连接,防止过载。
    - 定期维护:监测输入/输出电压和电流,及时发现潜在问题。

    兼容性和支持


    兼容性
    - 支持并联和串联操作,便于扩展容量或冗余设计。
    - 与多种标准接口兼容(如 EN 60721 和 UL 508)。
    厂商支持
    - 提供详细的用户手册和技术文档。
    - 定期更新软件及硬件版本以适应新的市场需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压和连接状态 |
    | 设备过热 | 确保设备周围通风良好 |
    | 连接线路损坏 | 更换损坏线路并重新接线 |

    总结和推荐


    综合评估
    QUINT-PS/1AC/24DC/3.5 是一款高性能的工业电源,凭借 SFB 技术和高效能特性,在恶劣环境中表现优异。其强大的冗余设计和灵活的操作模式使其成为众多工业应用的理想选择。
    推荐使用
    强烈推荐此产品用于需要高可靠性和耐用性的工业项目,特别是在涉及危险环境或复杂系统的设计中。无论是在自动化生产线上还是铁路信号系统中,这款电源都能发挥卓越的作用。
    希望以上内容能帮助您全面了解 PHOENIX CONTACT QUINT-PS/1AC/24DC/3.5 的功能和优势!

2866747参数

参数
电流-输出1 3.5A
最小输入电压 100V(AC)
电流-输出2 -
电压-输出2 -
电压-输出1 24V
负载调节 1%
电压-输出3 -
输出数量 1
输出功率 84W
最大输入电压 240V(AC)
电压-输出4 -
长*宽*高 125mm*32mm*130mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

2866747厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2866747数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 开关电源 PHOENIX CONTACT 2866747 2866747数据手册

2866747封装设计

查看详情并下载
Symbol
Footprint
3D Model
