787-1021

产品分类: 开关电源
厂牌: WAGO
产品描述: 78W 1 120V(DC) 300V(DC) 12V 55mm*90mm*89mm
供应商型号: 4171359
供应商: 海外现货
标准整包数: 1

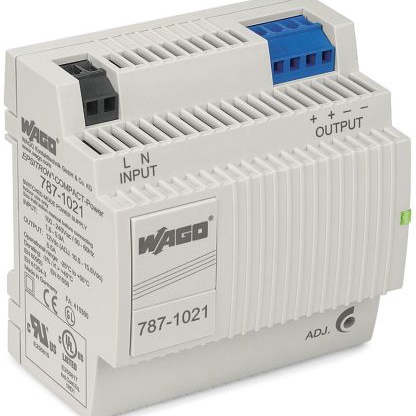

WAGO 开关电源 787-1021

787-1021概述

    电子元器件产品技术手册

    产品简介


    EPSITRON® COMPACT Power Switched-Mode Power Supply, 1-Phase
    EPSITRON® COMPACT是一款高效稳定的开关模式电源(SMPS),适用于工业自动化、通讯系统和楼宇自动化等领域。它采用了自然对流冷却设计,使得在水平安装时无需额外散热设备。产品具备高效率、宽输入电压范围和可靠的安全保护功能,非常适合集成到配电盘或配电箱中使用。

    技术参数


    | 参数 | 规格 |

    | 输入电压 | 100 ... 240 VAC (85 ... 264 VAC, 120 ... 373 VDC) |
    | 额定输出电压 | 12 VDC (SELV) |
    | 输出电流 | 6.5 A (12 VDC) |
    | 工作频率 | 44 ... 66 Hz; 0 Hz |
    | 效率 | 87%(典型值) |
    | 最大功率损失 | 15 W(100 VAC / 12 VDC, 6.5 A) |
    | 环境温度 | 操作:-25°C ... +60°C (UL: -25°C ... +55°C);启动:-40°C |
    | 储存温度 | -25°C ... +85°C |
    | 相对湿度 | 5% ... 96% (无冷凝) |
    | 认证标准 | EN 60950, EN 61204-3, UL 60950, UL 508, GL |

    产品特点和优势


    1. 自然对流冷却:无需风扇,减少噪音和故障点,适合恶劣环境下的应用。
    2. 高效率:达到87%,减少了能源浪费和热能产生。
    3. 宽输入电压范围:适应不同供电环境,确保稳定运行。
    4. 安全保护:内部及外部熔丝保护,短路保护和过载保护,提升安全性。
    5. 高可靠性:平均无故障时间(MTBF)达500000小时,保障长期稳定运行。

    应用案例和使用建议


    该电源可广泛应用于工业控制系统、通信设备和楼宇自动化系统中。在实际应用中,为了确保最佳效果,建议注意以下几点:
    - 安装位置应避免直接受热源影响。
    - 定期检查输入输出端子的紧固情况,防止接触不良。
    - 在极端环境下(高温或低温),需要考虑额外的防护措施。

    兼容性和支持


    该产品与其他标准DIN导轨式元器件兼容,易于集成到现有系统中。厂商提供详细的技术文档和支持服务,以帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决方法:检查输入电压是否符合要求,确认输入线缆连接正确。
    2. 问题:输出电压不稳定
    - 解决方法:检查负载是否过重,调整负载或更换更大容量的电源。
    3. 问题:电源指示灯不亮
    - 解决方法:检查输入电源是否正常,更换熔丝或熔断器。

    总结和推荐


    EPSITRON® COMPACT Switched-Mode Power Supply凭借其高效率、宽输入电压范围和完善的保护机制,在众多工业应用场景中表现出色。虽然价格略高于普通电源产品,但其卓越的稳定性和可靠性使其成为高端应用的理想选择。强烈推荐用于需要高可靠性和高性能电源供应的应用场合。

787-1021参数

参数
电流-输出2 -
电流-输出1 -
电压-输出3 -
最小输入电压 120V(DC)
输出功率 78W
负载调节 -
最大输入电压 300V(DC)
输出数量 1
电压-输出2 -
电压-输出1 12V
电压-输出4 -
长*宽*高 55mm*90mm*89mm
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

787-1021厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-1021数据手册

厂牌 PDF简要描述 下载
WAGO 开关电源 WAGO 787-1021 787-1021数据手册
