110RCM1000-24

产品分类: 开关电源
厂牌: BEL POWER
产品描述: 1KW 1 77V 137.5V 42A 24V 底座安装 209mm*141mm*47.4mm
供应商型号: 110RCM1000-24-ND
供应商: Digi-Key
标准整包数: 1

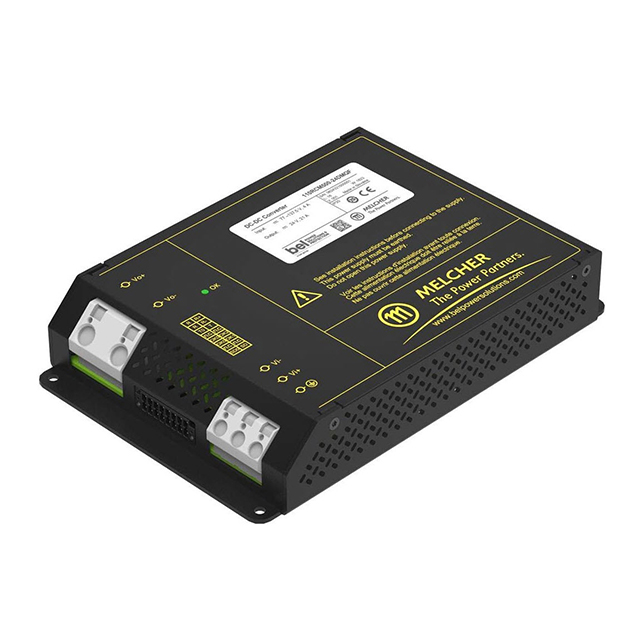

BEL POWER 开关电源 110RCM1000-24

110RCM1000-24概述

    RCM500/1000 系列 DC-DC 转换器:高可靠铁路电源解决方案

    1. 产品简介


    RCM500/1000 系列转换器是专为铁路及交通运输系统设计的高可靠电源解决方案。这些转换器能够高效地将 72 V 或 110 V 的铁路电池电压转换为 24 V 的输出电压,分别提供 500 W 和 1000 W 的功率。它们具备高效率和高功率密度,特别适用于需要紧凑安装和可靠运行的应用场景。

    2. 技术参数


    输入参数:
    - 输入电压范围:50.4 V 至 90 V(72 V),77 V 至 137.5 V(110 V)
    - 典型输入电流:7.3 A(72 V,21 A 输出),15 A(110 V,42 A 输出)
    - 无负载输入功率:2.5 W 至 4 W
    输出参数:
    - 输出电压:24 V ± 2%
    - 输出功率:500 W(72 V),1000 W(110 V)
    - 输出电流:21 A(72 V),42 A(110 V)
    - 动态负载调节:±1000 µV
    - 恢复时间:≤ 5 ms
    保护特性:
    - 过温保护
    - 过压保护
    - 过流保护
    - 短路保护
    兼容性和支持:
    - 通过 EN 50155, EN 50121-3-2, AREMA 认证
    - RoHS 兼容,符合 EN 45545 和 NFPA 130 火灾和烟雾标准
    - 5 年保修

    3. 产品特点和优势


    - 极高效率和高功率密度: 可以在多种输入电压条件下保持高效率。
    - 低启动电流: 减少启动时的电流冲击,保护电路安全。
    - 丰富的辅助功能: 包括输出监控、过电压保护和冗余系统配置。
    - 兼容多种铁路标准: 满足不同国家和地区的铁路安全要求。
    - 超长使用寿命: MTBF 达到 1040000 小时(RCM500)和 822000 小时(RCM1000)。

    4. 应用案例和使用建议


    典型应用案例:
    - 铁路车辆电源系统
    - 工业自动化控制系统
    - 通信基站备用电源系统
    使用建议:
    - 确保安装时有足够的散热空间,建议使用额外的散热片。
    - 定期检查安装位置的温度,确保不会超过最高温度限制。
    - 在多台设备并联使用时,应确保各设备间的电流均衡分布,可使用内置的主动电流共享功能。

    5. 兼容性和支持


    兼容性:
    - 支持与各种铁路和工业标准的兼容性。
    - 可与多个标准的断路器和熔丝配合使用。
    支持和服务:
    - 厂家提供详细的技术文档和支持服务,包括详细的安装指南和故障排查方法。

    6. 常见问题与解决方案


    常见问题:
    - Q:设备无法正常启动?
    - A:检查输入电压是否在正常范围内,确认无误后,检查熔丝和断路器是否完好。
    - Q:输出电压不稳定?
    - A:检查外部电阻是否连接正确,或者是否有其他干扰源影响。

    7. 总结和推荐


    综合评估:
    RCM500/1000 系列转换器以其极高的可靠性和广泛的应用范围,成为铁路和工业领域的理想选择。其卓越的效率和强大的保护特性使其在各类恶劣环境中依然表现优异。
    推荐使用:
    RCM500/1000 系列转换器适用于需要高可靠性和高性能电源系统的应用场合,无论是铁路车辆还是工业自动化控制,都能发挥其最大的优势。强烈推荐给对电源系统可靠性有较高要求的客户。

110RCM1000-24参数

参数
输出功率 1KW
电流-输出2 -
输出数量 1
电压-输出3 -
电压-输出1 24V
电压-输出2 -
电流-输出1 42A
最小输入电压 77V
最大输入电压 137.5V
负载调节 -
电压-输出4 -
长*宽*高 209mm*141mm*47.4mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

110RCM1000-24厂商介绍

BEL POWER(贝尔电源)是一家全球领先的电源解决方案供应商,专注于为各种应用提供高效、可靠的电源转换产品。公司主营产品包括:

1. AC/DC电源转换器:用于将交流电转换为直流电,广泛应用于工业自动化、医疗设备、通信基站等领域。
2. DC/DC转换器:将一种直流电压转换为另一种直流电压,常用于电信、*事、****等高要求环境。
3. 电源模块:提供定制化的电源解决方案,适用于需要特定电压和电流输出的场合。
4. 电源适配器:为各种电子设备提供外部电源,如笔记本电脑、手机充电器等。

BEL POWER的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
- 质量保证:严格的质量控制流程,确保产品可靠性和耐用性。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和本地支持。

BEL POWER致力于为客户提供高效、节能的电源解决方案,以支持其业务的持续发展和技术进步。

110RCM1000-24数据手册

厂牌 PDF简要描述 下载
BEL POWER 开关电源 BEL POWER 110RCM1000-24 110RCM1000-24数据手册
