首页  >  产品百科  >  6EP33337LB000AX0

6EP33337LB000AX0

产品分类: 开关电源
厂牌: SIEMENS/西门子

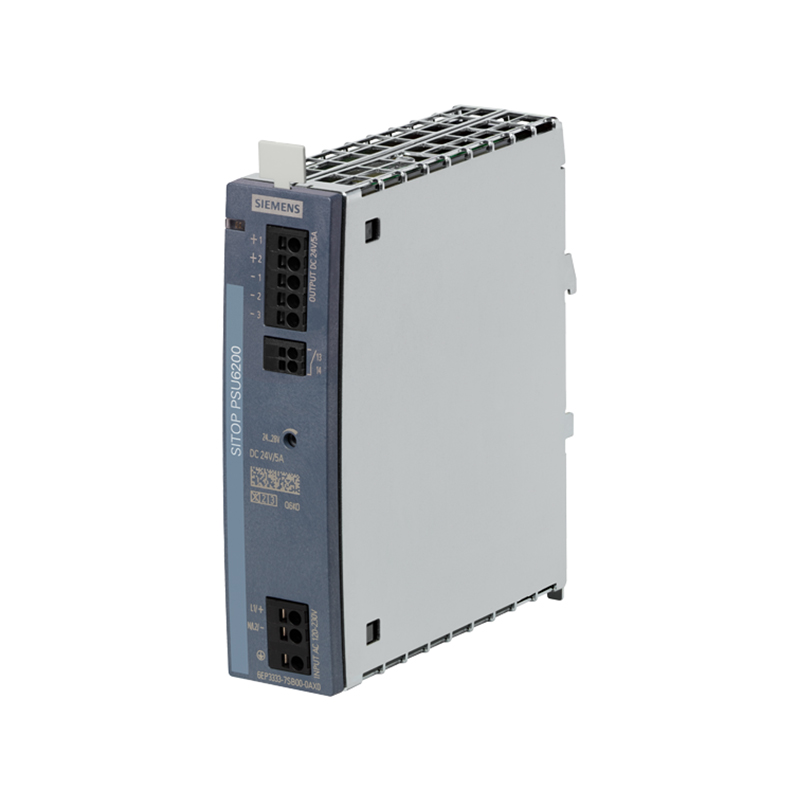

产品描述: Siemens 西门子 导轨电源, SITOP PSU6200系列, 24V 直流输出, 85 → 264V 交流输入
供应商型号: 3473-6EP33337LB000AX0-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 开关电源 6EP33337LB000AX0

6EP33337LB000AX0概述

    # SITOP PSU6200 技术手册综述

    产品简介


    SITOP PSU6200 是一款高性能稳压电源,适用于工业自动化、控制设备及各类电气系统中。它通过稳定且可靠的输出为负载提供所需的电力,确保系统能够长期稳定运行。SITOP PSU6200 支持宽范围输入电压,具备高效能和长寿命的特点,是众多电气应用的理想选择。

    技术参数


    输入特性
    - 电源网络类型:单相交流或直流
    - 供电电压范围:120 - 240 V AC 或 120 - 240 V DC
    - 初始值:85 V
    - 满标值:264 V
    - 宽范围输入设计:支持
    - 最大过电压能力:300 V AC(30秒)
    - 输入电流(额定电压):120 V 时 1.5 A;230 V 时 0.9 A
    - 最大启动电流限制:29 A
    - 熔丝保护:3.15 A
    - 断路器保护:4 A 特性 C 或 6 A 特性 B/C,或电路断路器 3RV2011-1EA10 (设置为 4 A) 或 3RV2711-1ED10 (UL 489)
    输出特性
    - 输出电压:24 V DC(可调至 24 ... 28 V)
    - 输出电流:3.7 A
    - 输出功率:典型 89 W
    - 相对总体电压容差:3%
    - 剩余纹波电压:最大 30 mV(典型 20 mV)
    - 电压峰值:最大 100 mV(典型 60 mV)
    - 控制精度:0.2%(慢速输入电压波动),0.3%(慢速阻抗负载波动)
    其他特性
    - 效率:89.3%
    - 短路耐受能力:短路开始时最大 3.7 A
    - 开环控制精度:负载阶跃 10/90/10% 典型 2%
    - 保护类型:过压保护 < 32 V,短路防护(自动重启)
    - 安全性:输入与输出之间电气隔离
    - EMC 标准:符合 EN 55022 Class B、EN 61000-3-2 和 EN 61000-6-2

    产品特点和优势


    SITOP PSU6200 具有高度稳定的输出性能和宽范围输入电压设计,使其能够适应各种复杂的工作环境。内置的高效节能设计使得其在长期运行中依然能够保持优异的性能表现。此外,它的高可靠性及安全性,使得它在多个工业应用中具有广泛的应用前景。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统
    - 机器制造设备
    - 船舶及海事应用
    使用建议
    - 在安装过程中确保连接正确,尤其是熔丝保护部分。
    - 为了达到最佳效率,确保散热良好。
    - 根据具体应用场景调整输出电压,以匹配负载需求。

    兼容性和支持


    SITOP PSU6200 具备广泛的认证证书,如 CE、UL、CSA、EAC、CB 等,可以无缝集成到多种标准的电气系统中。同时,产品配有详尽的技术文档和支持服务,便于用户进行维护和升级。

    常见问题与解决方案


    1. 问题:无法启动电源
    - 解决方案:检查输入电压是否在有效范围内,确保所有连接正确无误。
    2. 问题:输出电压不稳
    - 解决方案:检查负载情况,确保负载未超出电源容量;如需调整电压,请按照手册指导进行设定。
    3. 问题:设备温度过高
    - 解决方案:增加散热措施,确保空气流通。

    总结和推荐


    SITOP PSU6200 是一款高效的稳压电源,具有出色的稳定性和可靠性,适用于各种工业应用场景。其广泛的适用性和强大的技术参数使其成为众多用户的首选。推荐用户在选购时仔细阅读手册,并根据实际需求进行选择和安装。

6EP33337LB000AX0参数

参数
输出数量 1
电流-输出1 -
电流-输出2 -
负载调节 -
输出功率 89W
电压-输出2 -
最大输入电压 275V(DC)
电压-输出4 -
电压-输出1 24V
电压-输出3 -
最小输入电压 100V(AC)
长*宽*高 125mm*35mm*135mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 散装

6EP33337LB000AX0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6EP33337LB000AX0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 开关电源 SIEMENS/西门子 6EP33337LB000AX0 6EP33337LB000AX0数据手册

6EP33337LB000AX0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 252.5744 ¥ 2113.732
10+ $ 221.9953 ¥ 1857.823
25+ $ 210.8825 ¥ 1764.8226
50+ $ 207.0249 ¥ 1732.5396
库存: 2
起订量: 1 增量: 1
