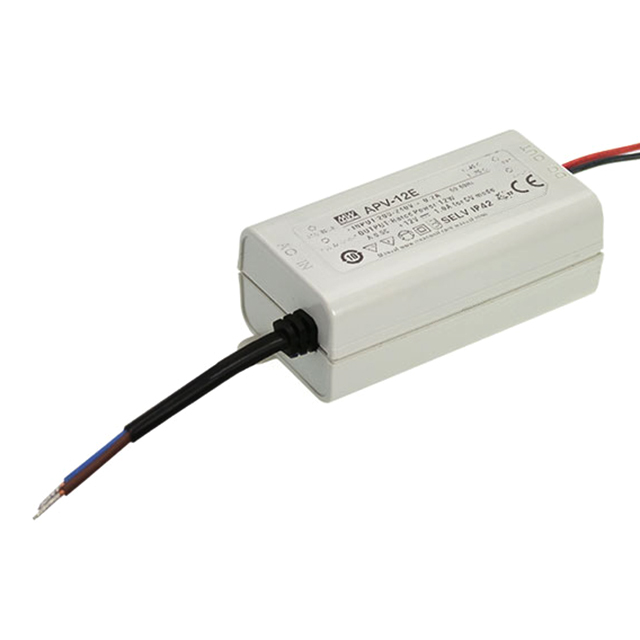

APV-12E-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 12W 1 180V(AC) 264V(AC) 导线安装,底座安装 77mm*40mm*29mm
供应商型号: TW-APV-12E-12
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 APV-12E-12

APV-12E-12概述


    产品简介


    APV-12E系列12W单输出开关电源是一种高性能、高可靠性的直流电源解决方案,适用于多种应用场合。该系列产品提供5V、12V、15V和24V四种不同的电压输出,适用于各类工业控制系统、通信设备、自动化设备以及其他需要稳定直流电源的应用。

    技术参数


    | 参数名称 | APV-12E-5 | APV-12E-12 | APV-12E-15 | APV-12E-24 |

    | 额定电压 (VDC) | 5V | 12V | 15V | 24V |
    | 额定电流 (A) | 2A | 1A | 0.8A | 0.5A |
    | 电流范围 (A) | 0~2A | 0~1A | 0~0.8A | 0~0.5A |
    | 额定功率 (W) | 10W | 12W | 12W | 12W |
    | 输出纹波噪声 (mVp-p) | 100mV | 120mV | 120mV | 150mV |
    | 线路调整率 (%) | ±5.0% | ±5.0% | ±5.0% | ±5.0% |
    | 负载调整率 (%) | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
    | 建立时间 (ms) | 500ms, 30ms / 230VAC at full load |
    | 输入电压范围 (VAC) | 180~264VAC, 254~370VDC |
    | 工作频率 (Hz) | 47~63Hz |
    | 效率 (%) | 75% | 81% | 81% | 83% |
    | 输入电流 (A) | 5.75~6.75V / 230VAC | 13.8~16V / 230VAC | 17.5~21V / 230VAC | 27.6~32.4V / 230VAC |
    | 冲击电流 (A) | 0.2A / 230VAC |
    | 泄漏电流 (mA) | 0.25mA / 240VAC |
    | 安全标准 | ENEC EN61347-1, EN61347-2-13, EN62384 EAC TP TC 004, IP42 |
    | 工作温度范围 (℃) | -30~+70 |
    | 工作湿度范围 (%) | 20~90% |
    | 存储温度范围 (℃) | -40~+80 |
    | 存储湿度范围 (%) | 10~95% |
    | 温度系数 (℃/℃) | ±0.03 |
    | 振动耐受性 (Hz) | 10~500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes |
    | 平均无故障时间 (小时) | 1145.7K |
    | 外形尺寸 (mm) | 77x40x29 |

    产品特点和优势


    1. 高效率:该系列产品在不同负载条件下均能达到较高的转换效率,特别是在满负载情况下效率超过80%。
    2. 宽输入电压范围:输入电压范围为180~264VAC,保证了在电网波动较大时依然能够稳定工作。
    3. 良好的稳定性:通过线路调整率和负载调整率的优异表现,确保输出电压的稳定性和可靠性。
    4. 过载保护功能:具备过载保护和过压保护机制,能够自动恢复,保证系统的安全运行。
    5. 环境适应性强:能够在-30°C至+70°C的工作温度范围内正常工作,并具有较好的抗振动性能。

    应用案例和使用建议


    应用案例:
    - 在自动化控制系统中,作为控制板的供电源。
    - 在通信设备中,用于设备内部模块的供电。
    - 在医疗设备中,为各类传感器和执行机构提供稳定可靠的电源。
    使用建议:
    1. 合理选择型号:根据具体应用需求选择合适的电压输出型号,以确保最佳性能。
    2. 避免长时间过载运行:尽量避免长时间在额定功率以上的负载下运行,以延长产品的使用寿命。
    3. 保持良好散热:为电源适配器提供良好的散热条件,特别是高温环境下要特别注意。

    兼容性和支持


    兼容性:
    - 该产品适用于多种电子设备和控制系统,广泛应用于工业自动化、通信、医疗等领域。
    - 可与其他主流品牌的同类产品互换使用,方便系统升级和替换。
    支持与维护:
    - 提供详尽的技术文档和用户手册,方便用户了解产品特性和正确使用方法。
    - 厂家提供一年质保服务,对于非人为损坏的产品可免费更换或维修。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,必要时更换电源适配器。 |
    | 电源无法启动 | 检查电源适配器的输入和输出连接是否正确,确保接地良好。 |
    | 故障指示灯亮起 | 检查是否有过载情况发生,如过载则需减少负载或更换适配器。 |
    | 温度过高 | 确保电源适配器周围有足够的空间进行散热,避免遮挡。 |

    总结和推荐


    APV-12E系列12W单输出开关电源凭借其出色的性能和稳定性,在多种工业应用中表现优异。其宽泛的输入电压范围、高效率以及可靠的保护功能使其成为众多用户的首选。推荐在需要高可靠性和高稳定性的应用场景中使用本产品。

APV-12E-12参数

参数
电压-输出1 -
电压-输出3 -
电流-输出1 -
负载调节 -
电流-输出2 -
电压-输出2 -
输出功率 12W
最小输入电压 180V(AC)
电压-输出4 -
最大输入电压 264V(AC)
输出数量 1
长*宽*高 77mm*40mm*29mm
安装方式 导线安装,底座安装
零件状态 停产
包装方式 盒装

APV-12E-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 APV-12E-12 APV-12E-12数据手册

APV-12E-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
