HLG-80H-36A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 83W 1 90V(AC) 305V(AC) 2.3A 导线安装,底座安装 171.8mm*61.5mm*38.8mm
供应商型号: HLG-80H-36A
供应商: 国内现货
标准整包数: 1

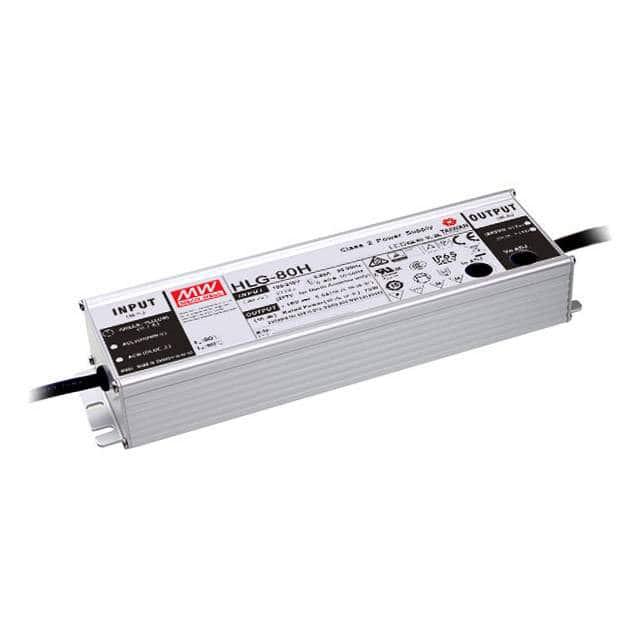

MEAN WELL/台湾明纬 开关电源 HLG-80H-36A

HLG-80H-36A概述

    80W Constant Voltage + Constant Current LED Driver HLG-80H 系列

    产品简介


    80W 恒压恒流 LED 驱动器 HLG-80H 系列是一款高效的 LED 驱动解决方案,适用于多种照明应用场合。此系列驱动器可以提供稳定且可调的输出电压和电流,确保 LED 灯具在不同工作条件下的性能。HLG-80H 系列不仅支持广泛的输入电压范围(90V 至 305VAC),而且其设计适应于多种应用场景,包括室内和室外环境。

    技术参数


    - 输入电压范围: 90-305VAC
    - 输出电压范围:
    - 12V: 13.5V 至 17V
    - 15V: 9V 至 15V
    - 20V: 12V 至 20V
    - 24V: 14.4V 至 24V
    - 30V: 18V 至 30V
    - 36V: 21.6V 至 36V
    - 42V: 25.2V 至 42V
    - 48V: 28.8V 至 48V
    - 54V: 32.4V 至 54V
    - 额定功率: 80W
    - 额定电流: 5A (12V), 5A (15V), 4A (20V), 3.4A (24V), 2.7A (30V), 2.3A (36V), 1.7A (42V), 1.95A (48V), 1.5A (54V)
    - 电源效率: 91%
    - 线性调节: <1%
    - 负载调节: ±2.5%
    - 浪涌保护: 交流输入至地线:4kV,线路至线路:2kV
    - 隔离电压: 输入至输出:3.75kVAC,输入至地线:2kVAC,输出至地线:1.5kVAC
    - 隔离电阻: 100MΩ / 500VDC / 25℃ / 70%RH
    - 纹波与噪声: 最大150mVp-p
    - 冷启动: 70A(230VAC)

    产品特点和优势


    - 高效率: 91% 的效率使得设备能够在各种负载条件下保持高效运行。
    - 宽输入电压范围: 能够适应90-305VAC的输入电压范围,提高了设备的灵活性。
    - 温度适应性强: 能够在-40℃至+80℃的环境温度下正常工作。
    - 防水等级高: 达到IP65/IP67等级,适用于室内及室外环境。
    - 多种调光方式: 支持通过1~10VDC、10V PWM信号或电阻进行调光,提高了应用的灵活性。

    应用案例和使用建议


    HLG-80H系列LED驱动器广泛应用于各类商业和住宅照明项目,如商场照明、户外灯杆、工厂照明等。在选择合适的驱动器时,建议根据具体的应用需求,如灯具的电压和电流要求,来选择对应的型号。对于户外使用,需要注意驱动器的防水等级和防护等级。

    兼容性和支持


    HLG-80H系列支持与多种标准灯具和控制系统兼容。用户可以根据需要选购相关的防水连接器或接线盒选项。对于技术支持和维护,建议联系制造商获取详细的指导和帮助。

    常见问题与解决方案


    - Q: 如何进行调光操作?
    - A: 通过接入1~10VDC、10V PWM信号或电阻进行调光操作。
    - Q: 如何防止过热?
    - A: 当驱动器温度超过80℃时会自动保护,当温度下降后会自动恢复正常工作。
    - Q: 如何处理安装问题?
    - A: 请参考制造商提供的安装手册或联系技术支持。

    总结和推荐


    HLG-80H系列LED驱动器以其高效的电源转换能力和广泛的适用范围,在市场上具有较高的竞争力。它不仅能够满足各种LED灯具的需求,还能适应不同的环境条件。因此,强烈推荐在各种商用和住宅照明项目中使用这款驱动器。

HLG-80H-36A参数

参数
电压-输出1 -
电压-输出3 -
最小输入电压 90V(AC)
电压-输出4 -
最大输入电压 305V(AC)
电流-输出2 -
负载调节 -
输出功率 83W
电流-输出1 2.3A
输出数量 1
电压-输出2 -
长*宽*高 171.8mm*61.5mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-80H-36A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-80H-36A HLG-80H-36A数据手册

HLG-80H-36A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 214.5546
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 214.55
