HLG-240H-C700A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 250W 1 90V(AC) 305V(AC) 700mA 导线安装,底座安装 220.2mm*68mm*38.8mm
供应商型号: SCE-HLG-240H-C700A
供应商: 海外现货
标准整包数: 1

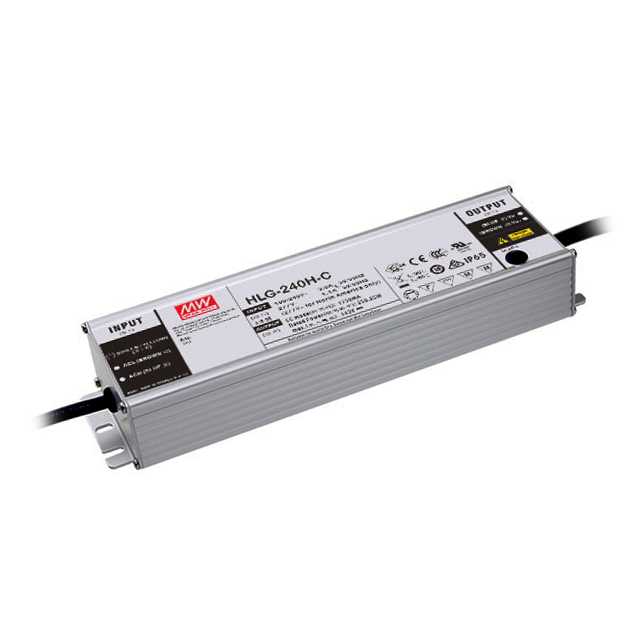

MEAN WELL/台湾明纬 开关电源 HLG-240H-C700A

HLG-240H-C700A概述


    产品简介


    HLG-240H-C系列是250W恒流模式的LED驱动器,采用IP65/IP67等级设计,适用于多种严苛环境。该系列产品主要通过恒定电流的方式直接驱动LED,具有出色的性能和稳定性,广泛应用于照明系统、户外广告牌、舞台灯光等领域。

    技术参数


    - 额定电流: 可调范围(仅限A/AB型): 350mA ~ 2100mA
    - 额定功率: 250W
    - 输出电压范围: 90 ~ 305VAC (127 ~ 431VDC)
    - 频率范围: 47 ~ 63Hz
    - 电源效率: 典型值93.5%
    - 输入电流: 115VAC下2.5A,230VAC下1.3A
    - 浪涌电流: 典型值70A(测量时间700秒)
    - 泄漏电流: 小于0.75mA (277VAC时)
    - 工作温度: -40°C ~ +90°C
    - 存储温度湿度: -40°C ~ +80°C,湿度10% ~ 95%
    - 振动测试: 10 ~ 500Hz,5G振幅,周期12分钟/循环,总计72分钟

    产品特点和优势


    1. 高效率: 高达94%的电源效率,在同类产品中表现优异。
    2. 宽输入电压范围: 支持90~305VAC输入,适应多种供电环境。
    3. 恒定电流模式: 采用恒定电流模式直接驱动LED,保证光源稳定。
    4. 高防护等级: IP65/IP67等级设计,能够应对各种恶劣环境条件。
    5. 调光功能: 三种调光方法(1~10VDC,10V PWM信号,电阻),便于灵活控制。
    6. 智能定时调光: 提供三种预设的调光配置文件,适用于不同应用场景。

    应用案例和使用建议


    HLG-240H-C系列可以应用于多种场景,例如住宅、商业和工业照明。对于住宅照明,可以采用D01型调光配置文件,实现自然光照模拟;对于街道照明,采用D02型可达到节能效果;隧道照明则可选用D03型配置文件,确保光线亮度与时间同步变化。安装时需确保驱动器周围有足够的通风空间,并尽量避免直接受到高温环境影响。

    兼容性和支持


    该产品与主流标准兼容,如EN55015、EN61000-3-2、EN61000-3-3、GB17743、GB17625.1、EAC TP TC 020等。此外,制造商提供详尽的技术支持和售后保障服务,包括安装指南、常见问题解答和技术文档下载等。

    常见问题与解决方案


    1. 问题: 如何调节输出电流?
    - 解决方案: 通过内部电位器(仅限A/AB型)进行调整。

    2. 问题: 产品出现短路时如何处理?
    - 解决方案: 自动进入恒流限制模式,故障排除后自动恢复。

    3. 问题: 如何安装并确保正常运行?
    - 解决方案: 参考安装手册进行正确接线,并确保在适当的环境条件下运行。

    总结和推荐


    HLG-240H-C系列250W恒流模式LED驱动器凭借其出色的性能、宽泛的工作范围及灵活的调光功能,成为照明领域的理想选择。该产品不仅适用于住宅照明、商业照明和工业照明,而且在恶劣环境下依然保持卓越性能。我们强烈推荐使用HLG-240H-C系列,以满足您对高品质、高性能LED驱动器的需求。

HLG-240H-C700A参数

参数
负载调节 -
输出数量 1
输出功率 250W
电压-输出1 -
最小输入电压 90V(AC)
电流-输出2 -
电压-输出4 -
电压-输出2 -
电流-输出1 700mA
最大输入电压 305V(AC)
电压-输出3 -
长*宽*高 220.2mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-240H-C700A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-240H-C700A HLG-240H-C700A数据手册

HLG-240H-C700A封装设计

查看详情并下载
Symbol
Footprint
3D Model
