ELG-240-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 100V(AC) 305V(AC) 10A 25.6V 导线安装,底座安装 200mm*71mm*37.5mm
供应商型号: 11M-ELG-240-24
供应商: 云汉优选
标准整包数: 1

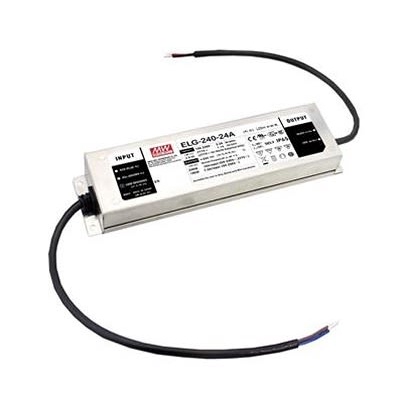

MEAN WELL/台湾明纬 开关电源 ELG-240-24

ELG-240-24概述

    ELG-240系列LED驱动器:产品概述与技术规格

    产品简介


    ELG-240系列是一款高性能的恒压恒流(CV+CC)LED驱动器,其额定功率范围为180W到240W。ELG-240系列适用于需要高效率和精确控制的多种LED照明应用。它能够在不同的电压和电流范围内稳定运行,并且能够适应各种恶劣的工作环境。该系列的产品以其卓越的能效、长寿命和广泛的适用性而受到用户的青睐。

    技术参数


    ELG-240系列的主要技术参数如下:
    - 输出电压范围:24V, 36V, 42V, 48V, 54V
    - 频率范围:47~63Hz
    - 功率因数(PF):115VAC时0.97,230VAC时0.95,277VAC时0.92(满载)
    - 效率(Typ.):高达93%
    - 输入电流:115VAC时2.2A,230VAC时1.5A,277VAC时1.2A
    - 浪涌电流:10ms(230VAC)和100ms(115VAC)
    - 泄漏电流:<0.75mA(277VAC)
    - 电磁兼容性(EMC):符合EN55015,EN61000-3-2 Class C,EN61000-3-3等标准
    - 工作温度范围:-40°C ~ +90°C
    - 存储温度湿度范围:-40°C ~ +90°C,湿度10%~95%

    产品特点和优势


    ELG-240系列LED驱动器具备以下特点和优势:
    - 高效节能:最高可达93%的能效比,有助于节省能源成本。
    - 宽电压范围:可在100VAC ~ 305VAC的电压范围内稳定运行。
    - 长寿命:通过严格的设计测试和热管理,确保长期可靠运行。
    - 保护机制:具备短路保护、过温保护、过压保护等功能,增强了系统的稳定性。
    - 多种调光方式:支持多种调光方法,如0~10VDC调光、PWM调光、电阻调光等,满足不同应用需求。

    应用案例和使用建议


    ELG-240系列适用于多种应用场景,包括住宅照明、商业照明、隧道照明和街道照明等。以下是一些典型的应用案例:
    - 住宅照明:适合室内照明,可根据需求调整亮度,提高用户体验。
    - 商业照明:适用于商场、酒店、办公大楼等场所,提供稳定的照明效果。
    - 隧道照明:采用特定的定时调光程序,根据时间段调整照明亮度,以节约能源。
    - 街道照明:具有灵活的调光能力,可以根据时间变化自动调节照明强度,提升安全性。

    兼容性和支持


    ELG-240系列支持多种接口标准,如DALI接口(仅限DA型),可用于智能照明系统。厂商提供全面的技术支持和售后服务,包括详细的安装手册和故障排查指南,确保客户能够轻松部署和维护系统。

    常见问题与解决方案


    1. 问题:如何调整输出电流?
    - 解决方法:通过调节内置电位器来调整输出电流。对于B/AB型,可以通过DIM+和DIM-端子进行调整。
    2. 问题:驱动器出现过温保护怎么办?
    - 解决方法:降低负载,确保散热条件良好。如果需要,可以增加额外的散热措施。
    3. 问题:如何进行调光操作?
    - 解决方法:通过外部信号源(如0~10VDC,PWM信号或电阻)连接到DIM+和DIM-端子,实现调光功能。

    总结和推荐


    ELG-240系列LED驱动器凭借其高效节能、宽电压范围和多样化的调光方式,在市场上具有较高的竞争力。其广泛的应用领域和出色的性能使其成为众多照明项目的理想选择。我们强烈推荐这一系列产品用于需要高质量LED照明解决方案的应用场合。

ELG-240-24参数

参数
负载调节 -
电流-输出2 -
电流-输出1 10A
输出功率 240W
电压-输出3 -
最小输入电压 100V(AC)
电压-输出4 -
电压-输出2 -
电压-输出1 25.6V
最大输入电压 305V(AC)
输出数量 1
长*宽*高 200mm*71mm*37.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

ELG-240-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-240-24 ELG-240-24数据手册

ELG-240-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 309.0095
库存: 13
起订量: 1 增量: 12
交货地:
最小起订量为:1
合计: ¥ 309
直接购买
加入购物车
