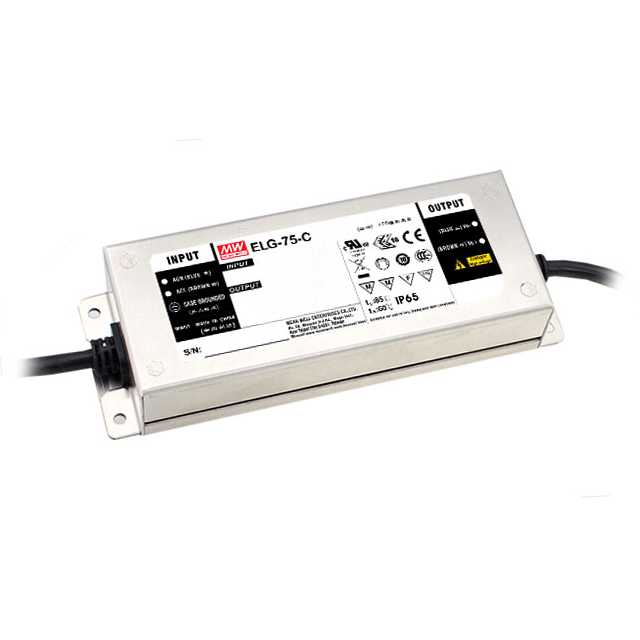

ELG-75-C1400

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 76W 1 100V(AC) 305V(AC) 1.4A 导线安装,底座安装 156mm*63mm*35.5mm
供应商型号: ELG-75-C1400
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 ELG-75-C1400

ELG-75-C1400概述

    # 60~75W Constant Current Mode LED Driver ELG-75-C 系列技术手册解析

    产品简介


    基本介绍
    ELG-75-C系列是一款高效能的恒流模式LED驱动器,功率范围为60至75瓦特。该系列产品以其稳定的电流输出和广泛的电压适应能力成为LED照明系统的重要组成部分。产品广泛应用于商业照明、隧道照明、街道照明以及住宅照明等领域,提供可靠且高效的电源解决方案。
    主要功能
    ELG-75-C系列驱动器具备多种调光功能,支持0~10VDC、10V PWM信号以及电阻调光,可灵活满足不同应用需求。此外,其恒流模式确保LED灯珠工作在其最佳状态,延长使用寿命并提高光效。
    应用领域
    - 商业照明:商场、超市、酒店等场所的照明系统。
    - 道路照明:高速公路、隧道及城市街道的路灯。
    - 工业照明:工厂车间、仓库及其他需要高亮度的区域。
    - 家庭照明:家庭照明及智能家居系统集成。

    技术参数


    以下是ELG-75-C系列的主要技术规格:
    | 参数 | 描述 |

    | 额定功率 | 60~75W |
    | 输出电流范围 | 700mA至1400mA(具体型号不同) |
    | 输入电压范围 | 100~305VAC,142~431VDC |
    | 功率因数 (PF) | 0.92~0.97 |
    | 效率 | 最高可达91% |
    | 总谐波失真 (THD) | <20%(负载50%时) |
    | 工作温度范围 | -40℃至+85℃ |
    | 保护功能 | 过温保护、过压保护、短路保护 |

    产品特点和优势


    独特功能
    1. 多维调光功能:支持0~10VDC、10V PWM信号及电阻调光,灵活性强。
    2. 智能定时调光:可根据用户需求定制智能调光曲线,适用于多种场景(如住宅、道路、隧道照明)。
    3. 高可靠性:采用先进的PWM与PFC电路设计,确保长期稳定运行。
    市场竞争力
    ELG-75-C系列凭借卓越的性能和灵活性在市场上具有显著的竞争优势。其高功率因数和低总谐波失真特性使其特别适合高要求的照明应用场景,而宽泛的工作温度范围和多重保护机制则进一步提升了产品的耐用性和安全性。

    应用案例和使用建议


    典型应用
    1. 商业照明:商场照明中,可利用0~10V调光控制来调节亮度,节约能源。
    2. 隧道照明:通过定时调光功能,在夜间自动切换到高亮度模式,提升行车安全。
    3. 道路照明:根据车流量变化调整亮度,降低能耗并延长灯具寿命。
    使用建议
    - 在极端低温环境下使用时,建议对电路进行额外的热管理。
    - 对于高湿度地区,考虑加装防潮措施以保护内部元件。
    - 定期检查驱动器的安装是否稳固,防止松动引发故障。

    兼容性和支持


    兼容性
    ELG-75-C系列符合多项国际标准,如EN55015、EN61000-3-2、EN61000-3-3等,确保在全球范围内广泛应用。同时,其IP65/IP67防护等级使其适用于各种恶劣环境。
    支持服务
    MEAN WELL提供详尽的技术文档和专业客服支持,帮助用户快速解决问题并优化系统配置。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不稳定 | 检查输入电压是否正常,调整外部电阻。 |
    | 驱动器过热 | 加强散热措施,确保良好通风条件。 |
    | 调光不灵敏 | 确认调光信号连接正确,信号强度适中。 |

    总结和推荐


    综合评估
    ELG-75-C系列LED驱动器以其卓越的性能、多功能性和可靠性成为市场的佼佼者。其宽广的适用范围和完善的售后服务使其成为设计师和用户的首选。
    推荐结论
    强烈推荐ELG-75-C系列用于各类高性能LED照明项目。无论是商业、工业还是家用场景,该系列驱动器都能提供稳定、节能的电力支持,是值得信赖的选择。

ELG-75-C1400参数

参数
输出数量 1
电流-输出2 -
最大输入电压 305V(AC)
负载调节 -
电压-输出2 -
最小输入电压 100V(AC)
电压-输出1 -
电压-输出4 -
输出功率 76W
电流-输出1 1.4A
电压-输出3 -
长*宽*高 156mm*63mm*35.5mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ELG-75-C1400数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-75-C1400 ELG-75-C1400数据手册

ELG-75-C1400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.685 ¥ 310.722
5+ $ 33.136 ¥ 275.5122
10+ $ 32.264 ¥ 268.2618
20+ $ 31.376 ¥ 260.7405
库存: 28
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 310.72
直接购买
加入购物车
