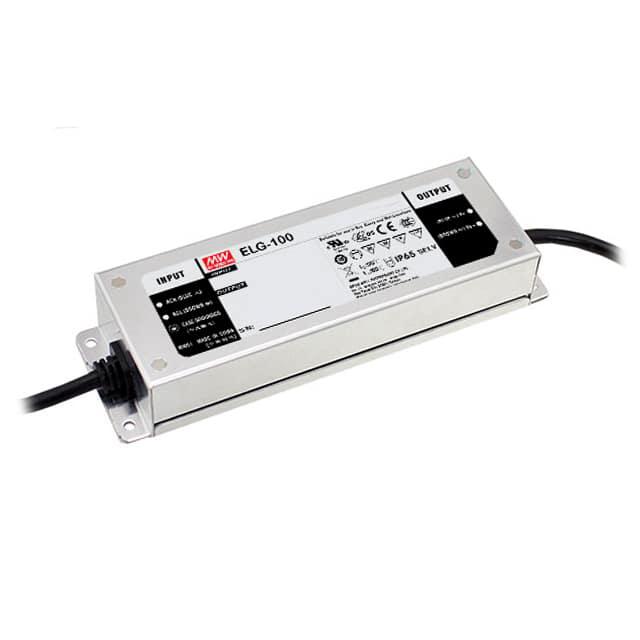

ELG-100-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 100V(AC) 305V(AC) 导线安装,底座安装 175mm*63mm*35.5mm
供应商型号: 709-ELG100-36
供应商: Mouser
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 ELG-100-36

ELG-100-36概述

    ELG-100 系列LED驱动器技术手册

    产品简介


    ELG-100系列LED驱动器是一款具有恒定电压和恒定电流模式的高功率驱动器,适用于70至100瓦的应用。它广泛应用于各种照明系统,包括但不限于工业照明、户外照明、隧道照明以及商业建筑照明等领域。

    技术参数


    - 输出电压范围:21.6~26.4V, 32.4~39.6V, 37.8~46.2V, 43.2~52.8V
    - 输出电流范围:0.89~1.78A, 1.14~2.28A, 1.33~2.66A, 2~4A
    - 最大额定功率:96~97W
    - 输入电压范围:100~305VAC(交流输入)
    - 频率范围:47~63Hz
    - 功率因数:0.92(277VAC下)至0.97(115VAC下)
    - 效率:高达91%
    - 温度系数:±0.03%/°C(0~60°C范围内)

    产品特点和优势


    ELG-100系列具备以下优势:
    - 高效率:高达91%,适用于需要高效节能的应用场合。
    - 宽电压输入范围:从100V到305VAC,适应多种供电环境。
    - 恒压和恒流双重模式:可以在不同负载条件下保持稳定的输出。
    - 温度控制:内置温度保护机制,可承受-40°C到+90°C的工作温度范围。
    - 智能调光功能:通过DALI标准实现智能调光,适应住宅、街道及隧道等多种应用场景。

    应用案例和使用建议


    1. 住宅照明:ELG-100系列配合DALI调光功能,可以设定在不同时间段内自动调整光照强度,提供舒适的居住环境。
    2. 户外照明:具备较高的防护等级(如IP65/IP67),适用于街道、公园等户外场所。
    3. 隧道照明:智能定时调光功能可以依据交通流量变化自动调节亮度,节省能源。
    使用建议:
    - 在选择具体型号时,需根据应用场景和负载需求确定合适的电压和电流范围。
    - 为确保良好的散热效果,安装时应考虑通风条件,避免高温环境下长时间运行导致过热。
    - 建议连接PE接地线以提高系统的EMC性能和安全性。

    兼容性和支持


    ELG-100系列支持IEC/EN/AS/NZS 61347-1, IEC/EN/AS/NZS 61347-2-13等国际标准。如有兼容性问题,可联系制造商MEAN WELL获取技术支持。

    常见问题与解决方案


    1. 问题:驱动器在启动时出现不稳定现象。
    解决方案:检查输入电压是否稳定,确保接线无误。
    2. 问题:驱动器在高湿度环境下工作不良。
    解决方案:安装在通风良好且远离水源的地方,必要时增加除湿设备。

    总结和推荐


    ELG-100系列LED驱动器凭借其高效率、宽电压输入范围以及多种应用场景支持,成为当前市场上一款极具竞争力的产品。尤其适合于需要高可靠性和智能调光功能的各类照明项目。总体而言,推荐此系列产品用于高性能LED照明系统。

ELG-100-36参数

参数
电流-输出2 -
最小输入电压 100V(AC)
电压-输出3 -
负载调节 -
电压-输出1 -
电流-输出1 -
输出功率 96W
电压-输出4 -
最大输入电压 305V(AC)
电压-输出2 -
输出数量 1
长*宽*高 175mm*63mm*35.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装,散装

ELG-100-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-100-36 ELG-100-36数据手册

ELG-100-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.265 ¥ 379.7734
5+ $ 42.2604 ¥ 354.5648
10+ $ 41.2344 ¥ 345.9566
25+ $ 40.9104 ¥ 343.2383
48+ $ 39.606 ¥ 332.2943
112+ $ 39.375 ¥ 330.3563
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 379.77
直接购买
加入购物车
