HLN-40H-24B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) 1.67A 导线安装,底座安装 161mm*61.5mm*35mm
供应商型号: SCE-HLN-40H-24B
供应商: 海外现货
标准整包数: 1

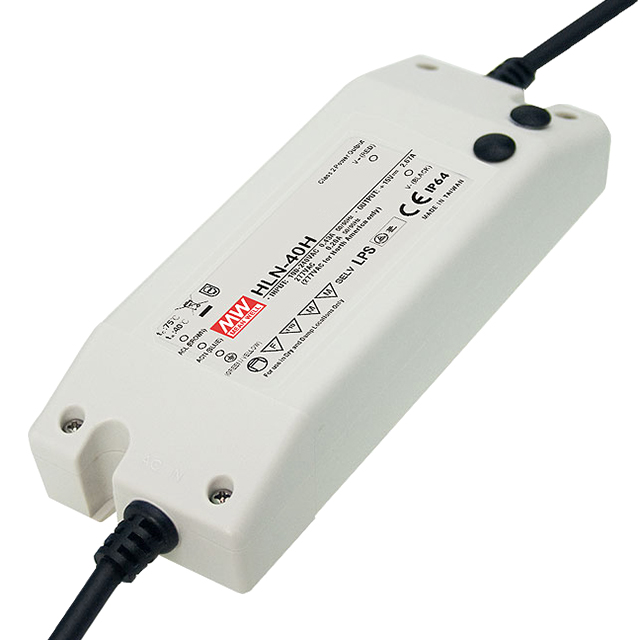

MEAN WELL/台湾明纬 开关电源 HLN-40H-24B

HLN-40H-24B概述

    HLN-40H系列40W单输出开关电源

    产品简介


    HLN-40H系列是专为各类高要求应用场景设计的40W单输出开关电源。适用于LED照明、工业自动化、医疗设备等多种场合。此系列产品以其高效能、稳定可靠和广泛的适用性受到广泛应用。

    技术参数


    | 参数 | 值 |

    | 直流电压 | 12V、15V、20V、24V、30V、36V、42V、48V、54V |
    | 额定电流 | 2 ~ 3.33A |
    | 额定功率 | 40W |
    | 输出电压调整范围 | ±1%(典型) |
    | 输出电流调整范围 | ±1%(典型) |
    | 线路调节率 | ±2.0% |
    | 负载调节率 | ±1.0% |
    | 启动时间(全负载时) | 16ms(230VAC) |
    | 保持时间(典型) | 500ms(230VAC) |
    | 输入电压范围 | 90 ~ 305VAC |
    | 工作频率范围 | 47 ~ 63Hz |
    | 功率因数(典型) | >0.98(115VAC) |
    | 效率(典型) | 89% |
    | 输入电流(典型) | 0.43A(115VAC) |
    | 冲击电流(典型) | 50A(冷启动) |
    | 泄漏电流 | <0.75mA(277VAC) |
    | 安全标准 | UL8750、CSA C22.2 No. 250.0-08、EN61347-1、EN61347-2-13等 |
    | 工作温度范围 | -40 ~ +50°C |
    | 工作湿度范围 | 20 ~ 95% RH(非冷凝) |

    产品特点和优势


    - 高效率:在多种工作条件下可达到高达89%的工作效率。
    - 宽输入电压范围:可在90 ~ 305VAC范围内稳定工作。
    - 低纹波噪声:最大纹波噪声小于150mVp-p,保证信号质量。
    - 宽输出电流范围:通过内部电位计可以轻松调整输出电流。
    - 内置过流、过压和过温保护:确保系统运行安全可靠。

    应用案例和使用建议


    - LED照明系统:用于商业和住宅的LED灯具。可通过调整输出电流来控制亮度。
    - 工业自动化设备:用于驱动各类电机和传感器。
    - 医疗设备:提供稳定可靠的电源供应,适合用于各种医疗设备中。
    使用建议:
    - 在安装过程中,注意电源的正确连接方式,特别是对于带有DIM+和DIM-引脚的型号,需确保其连接正确以实现调光功能。
    - 对于高负载条件下的应用,需要特别关注散热问题,以避免过热导致的故障。

    兼容性和支持


    - HLN-40H系列电源符合多项国际安全和电磁兼容标准,如UL8750、CSA C22.2 No. 250.0-08等。
    - 生产商提供全面的技术支持和保修服务,如有任何疑问或技术支持需求,可随时联系制造商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查输入电压是否在允许范围内 |
    | 输出电流不稳定 | 检查连接线路是否有松动 |
    | 系统频繁关断 | 可能存在过流、过压保护,检查负载情况 |
    | 泄漏电流过高 | 确认接线正确且连接牢固 |

    总结和推荐


    HLN-40H系列40W单输出开关电源凭借其高效率、宽输入电压范围、优秀的稳压性能和广泛的兼容性,在众多应用领域具有极高的市场竞争力。推荐在需要高可靠性电源的应用场景中使用。

HLN-40H-24B参数

参数
输出数量 1
电流-输出1 1.67A
电压-输出3 -
输出功率 40W
负载调节 -
最大输入电压 305V(AC)
电流-输出2 -
电压-输出2 -
电压-输出4 -
最小输入电压 90V(AC)
电压-输出1 -
长*宽*高 161mm*61.5mm*35mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装

HLN-40H-24B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLN-40H-24B HLN-40H-24B数据手册

HLN-40H-24B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 365.3326
5+ ¥ 353.1292
10+ ¥ 336.0884
20+ ¥ 323.885
库存: 9
起订量: 1 增量: 1
