ELG-100-42

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 100V(AC) 305V(AC) 导线安装,底座安装 175mm*63mm*35.5mm
供应商型号: ELG-100-42
供应商: Master
标准整包数: 1

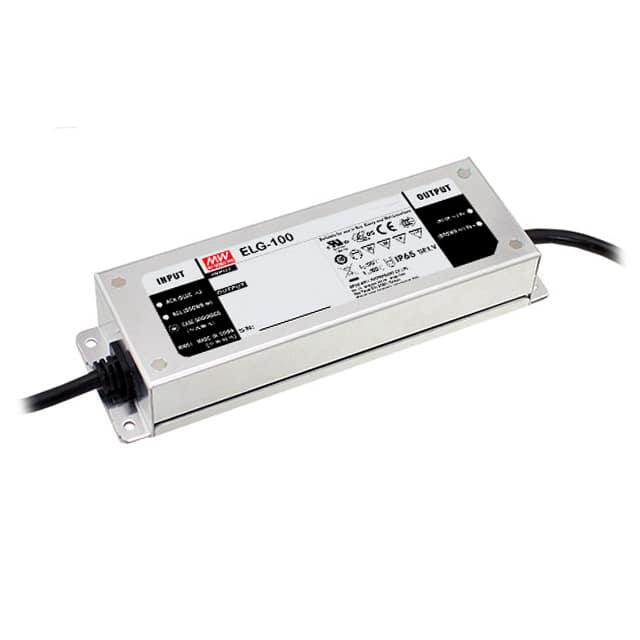

MEAN WELL/台湾明纬 开关电源 ELG-100-42

ELG-100-42概述

    ELG-100 系列 70~100W 恒压恒流LED驱动器

    1. 产品简介


    ELG-100系列是一款适用于多种应用场景的高效能恒压恒流(CV + CC)LED驱动器。该系列涵盖70W到100W的功率范围,具备多种电压输出选项,非常适合用于商业照明、工业照明和户外照明系统。

    2. 技术参数


    | 参数 | ELG-100-24 | ELG-100-36 | ELG-100-42 | ELG-100-48 | ELG-100-54 |
    |
    | 输出电压范围 | 12~24V | 18~36V | 21~42V | 24~48V | 27~54V |
    | 输入电流 | 0.6A/115VAC | 1.33~2.66A | 1.14~2.28A | 1A~2A | 0.89~1.78A |
    | 额定功率 | 96W | 95.76W | 95.76W | 96W | 96.12W |
    | 最大电流 | 4A | 2.66A | 2.28A | 2A | 1.78A |
    | 效率 | 88% | 89% | 90% | 90% | 91% |
    | 纹波与噪声 | ≤200mVp-p | ≤250mVp-p | ≤250mVp-p | ≤300mVp-p | ≤350mVp-p |
    | 工作温度范围 | -40°C ~ +80°C | -40°C ~ +80°C | -40°C ~ +80°C | -40°C ~ +80°C | -40°C ~ +80°C |
    | 防护等级 | IP65/IP67 | IP65/IP67 | IP65/IP67 | IP65/IP67 | IP65/IP67 |

    3. 产品特点和优势


    ELG-100系列具有以下显著特点:
    - 高效节能:高达91%的工作效率,特别适合对能耗要求严格的场合。
    - 多功能操作:可选择恒压或恒流模式,根据不同的应用需求灵活调节。
    - 耐用性强:能在宽泛的输入电压范围内稳定工作,确保在各种环境下可靠运行。
    - 智能调光功能:支持DALI协议,可以根据需求设置定时调光功能,提升用户体验。

    4. 应用案例和使用建议


    - 商业照明:例如超市、酒店和商场等场所的照明系统,可通过恒流模式提供稳定的光线效果。
    - 户外照明:如街道照明、隧道照明等,在恶劣环境中也能保持稳定的性能表现。
    - 工业照明:工厂内的高亮度照明需求,可采用恒压模式保证灯具的正常运行。
    使用建议:
    - 在设计电路时需考虑驱动器的输入输出特性,确保电气连接正确无误。
    - 在高湿度环境下使用时,应注意防护等级,避免进水导致故障。

    5. 兼容性和支持


    ELG-100系列具备良好的兼容性,适用于不同品牌的灯具及其他配件。同时,制造商提供详尽的技术文档和客户支持服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 驱动器无法启动 | 检查电源线是否正确连接,确认输入电压符合要求。|
    | 输出电流不稳定 | 确认负载与驱动器的匹配情况,调整至合适的负载值。|
    | 温度过高 | 改善散热条件,避免长时间过载运行。|

    7. 总结和推荐


    综上所述,ELG-100系列凭借其卓越的性能、广泛的应用范围和完善的售后服务,是值得信赖的高品质LED驱动器产品。无论是商业照明还是户外照明项目,都推荐选用此系列产品以实现最佳的照明效果和使用体验。

ELG-100-42参数

参数
输出功率 96W
电压-输出1 -
负载调节 -
电压-输出4 -
电压-输出2 -
电流-输出2 -
电压-输出3 -
最大输入电压 305V(AC)
输出数量 1
最小输入电压 100V(AC)
电流-输出1 -
长*宽*高 175mm*63mm*35.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装,散装

ELG-100-42数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-100-42 ELG-100-42数据手册

ELG-100-42封装设计

查看详情并下载
Symbol
Footprint
3D Model
