LPF-90D-54

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 90W 1 90V(AC) 305V(AC) 1.67A 导线安装,底座安装 161mm*61mm*36mm
供应商型号: TW-LPF-90D-54
供应商: 国内现货
标准整包数: 1

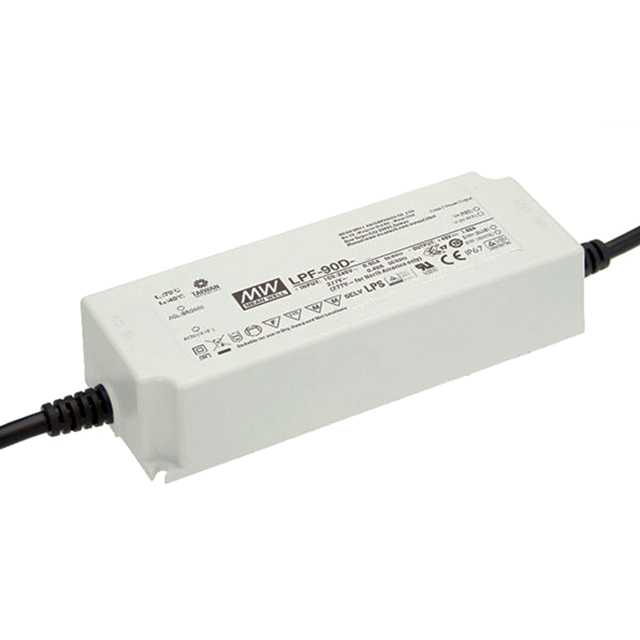

MEAN WELL/台湾明纬 开关电源 LPF-90D-54

LPF-90D-54概述

    LPF-90D 系列 90W 恒流模式 LED 驱动器技术手册

    1. 产品简介


    LPF-90D 系列是一款专为 LED 照明设计的 90W 恒流模式驱动器。它能够提供持续稳定的电流输出,适用于多种 LED 应用场景,如室内照明、户外装饰照明及标识标志灯等。LPF-90D 系列的特点是具备高效率、宽电压输入范围以及良好的工作温度适应性。

    2. 技术参数


    - 型号: LPF-90D 系列
    - 输出电压范围: 15V/20V/24V/30V/36V/42V/48V/54V
    - 输入电压范围: 90~305VAC
    - 功率因数: ≥0.97 (115VAC) / ≥0.96 (230VAC) / ≥0.95 (277VAC) 全负载
    - 额定电流: 5A (15V) / 4.5A (20V) / 3.75A (24V) / 3A (30V) / 2.5A (36V) / 1.88A (42V)
    - 效率: 最高达 90.5%
    - 工作温度范围: -40℃~+70℃
    - 湿度范围: 20%~95%(非凝结)
    - 防护等级: IP67
    - 额定功率: 90W
    - 总谐波失真 (THD): <20% (负载≥60%)
    - 过温保护: 关断输出电压,重新供电后恢复
    - 浪涌抑制: 符合 BS EN/EN55015, BS EN/EN61000-3-2 Class C (负载≥60%)
    - 防漏电流: ≤0.75mA / 240VAC
    - 电磁兼容性 (EMC): 符合 BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547;工业级(雷击抗扰度:线对线 2kV)

    3. 产品特点和优势


    LPF-90D 系列 LED 驱动器具备多项独特优势:
    - 恒流模式: 能够在多种负载条件下提供恒定的电流输出,确保灯具亮度稳定。
    - 高效率: 高达 90.5% 的转换效率,最大限度地减少了能源损耗。
    - 宽输入电压范围: 90~305VAC 的宽泛电压范围使其适用于各种电源环境。
    - 良好的温度适应性: 在 -40℃ 至 +70℃ 的温度范围内都能稳定工作。
    - 高防护等级: IP67 防护等级使得驱动器能够在潮湿环境下可靠运行。

    4. 应用案例和使用建议


    LPF-90D 系列驱动器适用于各种类型的 LED 照明系统,例如:
    - 室内照明(如吸顶灯、壁灯)
    - 户外照明(如街道照明、景观灯)
    - 装饰照明(如节日彩灯、广告牌)
    使用建议:
    - 建议直接连接到 LED 模块上以获得最佳效果。
    - 为了确保灯具在低亮度下的正常运作,请根据需要调整 PWM 信号或电阻值。

    5. 兼容性和支持


    LPF-90D 系列 LED 驱动器具有很好的兼容性,可以与各种符合相关标准的 LED 灯具配合使用。此外,制造商 Mean Well 提供了全面的技术支持和保修服务。用户可以通过官方网站获取详细的产品资料和使用指南。

    6. 常见问题与解决方案


    - 问题1: LED 驱动器无法启动
    - 解决方案: 检查输入电压是否在规定范围内,确认接线无误。

    - 问题2: 输出电流不稳定
    - 解决方案: 调整 PWM 信号频率或检查负载连接是否正确。

    7. 总结和推荐


    LPF-90D 系列是一款高性能的 LED 驱动器,以其高效率、宽输入电压范围和良好的温度适应性在同类产品中脱颖而出。适用于多种 LED 照明应用场合。鉴于其卓越的表现和可靠的性能,强烈推荐用于需要高可靠性的 LED 照明项目中。

LPF-90D-54参数

参数
电压-输出4 -
电流-输出1 1.67A
电压-输出3 -
输出功率 90W
最小输入电压 90V(AC)
电压-输出2 -
最大输入电压 305V(AC)
输出数量 1
电流-输出2 -
负载调节 -
电压-输出1 -
长*宽*高 161mm*61mm*36mm
安装方式 导线安装,底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

LPF-90D-54数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPF-90D-54 LPF-90D-54数据手册

LPF-90D-54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 196
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 196
