IDLV-45-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 45W 1 90V(AC) 295V(AC) 1.88A 底座安装 120mm*75mm*25mm
供应商型号: ET-3265908
供应商: 海外现货
标准整包数: 1

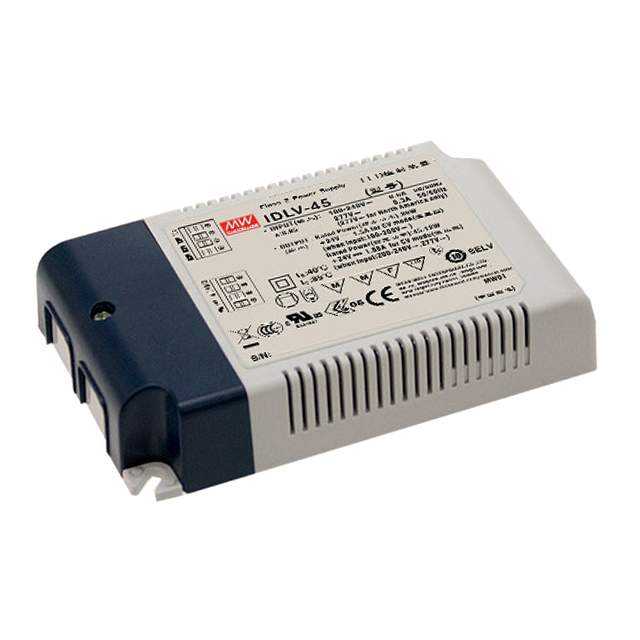

MEAN WELL/台湾明纬 开关电源 IDLV-45-24

IDLV-45-24概述

    # 45W PWM输出LED驱动器IDLV-45系列技术手册

    产品简介


    IDLV-45系列是一款由45W AC/DC转换为PWM输出的LED驱动器,具备恒定电压模式PWM风格输出设计。该系列驱动器能够在90到295伏交流电范围内工作,提供多种额定电压型号(12V、24V、36V、48V、60V)。IDLV-45系列因其高效率(最高可达90%)、紧凑设计和宽温度适应范围(-20°C至+85°C),成为多种照明应用的理想选择。

    技术参数


    - 额定功率: 45W(具体型号有所差异)
    - 输入电压范围: 90 ~ 295VAC 或者 127 ~ 417VDC
    - 输出电压: 12V、24V、36V、48V、60V(具体型号)
    - 输出电流: 3.0A(12V型号)、1.88A(24V型号)、1.25A(36V型号)、0.94A(48V型号)
    - 效率: 最高90%,具体型号效率有所不同
    - 工作频率: 47 ~ 63Hz
    - 功率因数: 105 ~ 115%
    - 总谐波失真 (THD): 低于10%
    - 输入浪涌电流: <0.75mA(277VAC)
    - 启动时间: 0.75A型号启动时间为500ms/230VAC,1200ms/115VAC
    - 冷启动电流: 30A(宽度150μs,230VAC下)
    - 保护类型: 持续模式,故障消除后自动恢复
    - 封装尺寸: 1207525mm (长宽高)
    - 重量: 0.22kg;54件装箱,总重13kg,体积为0.93立方英尺
    - 安全标准: 符合EN55015、EN61000-3-2 Class C、EN61000-3-3、GB17743、GB17625.1、EAC TP TC 020
    - 电磁兼容 (EMC) 免疫性: 符合EN61000-4-2,3,4,5,6,8,11;EN61547、工业级(雷击防护:线对线1KV)

    产品特点和优势


    IDLV-45系列具备以下显著特点:
    - 高效能: 高达90%的工作效率,使其成为节能型应用的首选。
    - 高可靠性: 能够在-20°C至+85°C的宽温度范围内稳定运行。
    - 多功能性: 支持PWM调光和辅助直流输出(仅A型)。
    - 紧凑设计: 尺寸仅为1207525mm,便于安装和集成。
    - 安全保护: 内置短路保护和过载保护功能。

    应用案例和使用建议


    IDLV-45系列广泛应用于室内照明、建筑装饰照明、结构照明等多个领域。以下是一些使用建议:
    - 照明系统设计: 可以作为大型商业建筑和公共设施照明系统的稳定电源。
    - 调光功能: 使用外部10VDC或PWM信号进行精确调光控制。
    - 户外使用: 坚固的设计使其适合户外环境,特别是在温度变化较大的地方。

    兼容性和支持


    IDLV-45系列具有良好的兼容性,能够与其他各种灯具和控制系统无缝对接。此外,制造商提供了详细的安装手册和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:启动时间过长
    解决方案: 确保驱动器处于冷启动条件下。如果长时间未使用,可以在启动前短暂冷却。
    问题2:功率输出不稳定
    解决方案: 检查输入电压是否在正常范围内,并确保连接线材符合推荐规格。
    问题3:散热不良导致过热
    解决方案: 在安装时留出足够的通风空间,避免长时间暴露于高温环境中。

    总结和推荐


    IDLV-45系列作为一款高效稳定的LED驱动器,在多个应用场景中展现出色的表现。其高效率、广泛的温度适应范围以及多功能调光特性,使其成为设计师和工程师的理想选择。强烈推荐使用此系列产品,尤其是在需要高性能和可靠性的照明项目中。

IDLV-45-24参数

参数
电压-输出3 -
电压-输出1 -
电压-输出4 -
电流-输出2 -
最小输入电压 90V(AC)
输出数量 1
电流-输出1 1.88A
电压-输出2 -
最大输入电压 295V(AC)
输出功率 45W
负载调节 -
长*宽*高 120mm*75mm*25mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

IDLV-45-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 IDLV-45-24 IDLV-45-24数据手册

IDLV-45-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
