HLG-40H-54A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 41W 1 90V(AC) 305V(AC) 750mA 导线安装,底座安装 147.2mm*61.5mm*36.8mm
供应商型号: TW-HLG-40H-54A
供应商: 国内现货
标准整包数: 1

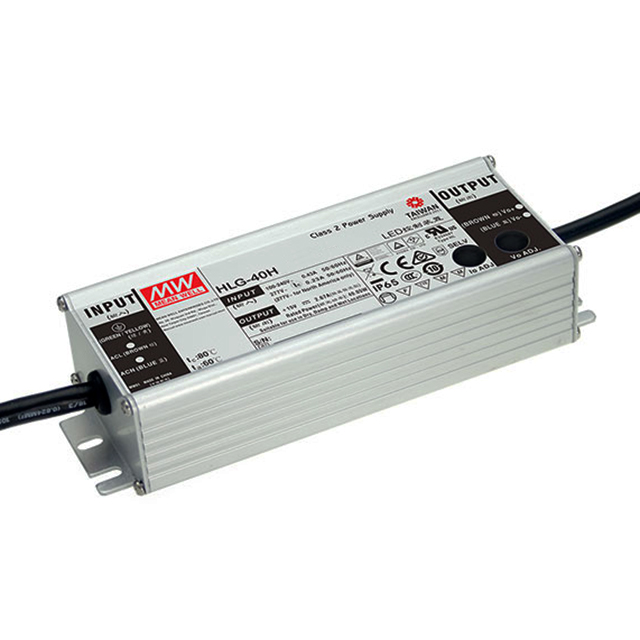

MEAN WELL/台湾明纬 开关电源 HLG-40H-54A

HLG-40H-54A概述

    HLG-40H 系列40W 恒压恒流LED驱动器技术手册

    产品简介


    HLG-40H 系列是一款40W的恒压恒流LED驱动器,适用于多种室内和室外LED照明系统。该系列驱动器能够在宽输入电压范围内(90至305VAC)提供稳定输出,并支持12V到54V范围内的不同输出电压。该产品设计灵活,不仅具备高效率和卓越的工作稳定性,而且通过各种保护机制确保安全可靠。

    技术参数


    - 输出电压:可调范围为12V至54V。
    - 额定电流:最大可调至3.33A(12V时)。
    - 额定功率:40W。
    - 输入电压:90至305VAC。
    - 电源频率范围:47 ~ 63Hz。
    - 电源效率:高达89.5%,且在满载条件下PF值可达0.98/115VAC, 0.95/230VAC, 0.92/277VAC。
    - 过温保护:最高工作温度可达+80℃。
    - 工作湿度:-40℃至+80℃,相对湿度0%至95%(非冷凝)。
    - 防护等级:IP65/IP67。
    - 浪涌电流:最大输入浪涌电流为0.43A/115VAC, 0.24A/230VAC, 0.23A/277VAC。

    产品特点和优势


    - 高效率:可达89.5%,适合于节能需求高的应用场合。
    - 宽工作温度范围:可在-40℃至+80℃之间正常工作。
    - 多种调光方式:可通过1~10VDC, 10V PWM信号或电阻进行调节。
    - 防护等级:具备IP65/IP67防护等级,适合户外应用。
    - 灵活性:可以通过内部电位计调节电流和电压。

    应用案例和使用建议


    该产品适用于各种LED照明项目,特别是在需要稳定且高效输出的应用场景中,如商业照明、道路照明等。使用时建议关注其输入电压范围和工作温度条件,以保证最佳工作状态。例如,在极端温度环境下,需要特别注意散热问题;在高湿度环境下,则需确保电路板和连接处防水。

    兼容性和支持


    该驱动器可以与大多数符合标准要求的LED模块和控制装置兼容。为了获得最佳性能和安全性,建议仅使用符合制造商规范的配件。厂商提供了详细的技术支持文档,包括安装指南和维护手册,以便用户正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:设备无法启动。
    - 解决方案:检查输入电压是否在允许范围内,确认所有连接正确无误。
    2. 问题:输出电流不稳定。
    - 解决方案:调整内部电位计以优化电流设置,确保负载与电源匹配。
    3. 问题:产品过热。
    - 解决方案:降低负载或增加通风,确保散热良好。

    总结和推荐


    HLG-40H系列是一款高性能的LED驱动器,具有优异的性能参数和多种保护机制,非常适合用于LED照明系统的稳定供电。无论是对于商业还是工业应用,该系列产品都能提供可靠的电源解决方案。鉴于其高效能和广泛的应用范围,我们强烈推荐选择此产品作为您的LED照明系统的首选。

HLG-40H-54A参数

参数
输出数量 1
负载调节 -
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
输出功率 41W
电压-输出4 -
电流-输出2 -
最小输入电压 90V(AC)
电压-输出3 -
电流-输出1 750mA
长*宽*高 147.2mm*61.5mm*36.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-40H-54A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-40H-54A HLG-40H-54A数据手册

HLG-40H-54A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 153
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 153
