HLG-120H-C350B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 151W 1 90V(AC) 305V(AC) 350mA 导线安装,底座安装 196mm*68mm*38.8mm
供应商型号: SCE-HLG-120H-C350B
供应商: 海外现货
标准整包数: 1

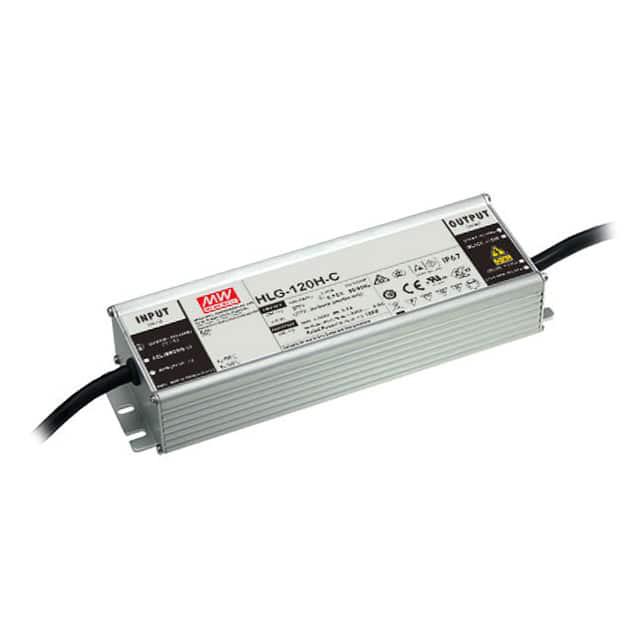

MEAN WELL/台湾明纬 开关电源 HLG-120H-C350B

HLG-120H-C350B概述

    # 150W Constant Current Mode LED Driver HLG-120H-C Series 技术手册

    产品简介


    基本介绍
    150W Constant Current Mode LED Driver HLG-120H-C系列是一款专为LED照明设计的驱动器。它能够提供恒定电流输出,适用于各种类型的LED灯具,如街灯、装饰灯、工业照明和建筑照明等。此驱动器通过内置的元器件确保了高效能和稳定性,同时具备防水防尘功能,适用于室内和室外安装。
    主要功能
    - 恒定电流模式输出
    - 高效能(最高效率可达94%)
    - 多种调节选项,包括外部调节电位器和PWM调光
    - 宽电压输入范围(90~305VAC)
    应用领域
    - 街道照明
    - 装饰照明
    - 工业照明
    - 建筑照明
    - 绿色照明
    - 大型商业空间照明

    技术参数


    输出特性
    - 输出电流:350mA、500mA、700mA、1050mA、1400mA
    - 额定功率:150W、150.5W、151.2W、155.4W
    - 电压范围:不同型号有不同的电压范围
    - 功率因数(PF):PF ≧ 0.98/115VAC, PF ≧ 0.96/230VAC, PF ≧ 0.93/277VAC
    输入特性
    - 电压范围:90~305VAC
    - 频率范围:47~63Hz
    - 最大输入电流:1.6A/115VAC, 0.8A/230VAC, 0.7A/277VAC
    电气特性
    - 额定效率:高达94%
    - 电流纹波:8%最大@额定电流
    - 总谐波失真(THD):<20% @负载≥50%/115VAC, 230VAC; @负载≥75%/277VAC
    - 绝缘电阻:>100MΩ / 500VDC / 25℃ / 70%RH
    - 防雷标准:符合EN55015, EN61000-3-2 Class C (@负载≥50%)
    工作环境
    - 温度范围:-40℃~+90℃
    - 湿度范围:10~95%非冷凝
    - 存储温度:-40℃~+80℃,湿度10~95%

    产品特点和优势


    特点
    - 恒定电流输出确保稳定亮度
    - 内置主动PFC功能提高能效
    - 适用于室内和室外安装
    - 提供多种调节选项,如外部调节电位器和PWM调光
    - 高达62,000小时的预期寿命
    - 符合多项安全和电磁兼容标准
    优势
    - 极高的效率和可靠性
    - 多功能性,适用于广泛的应用场景
    - 可在恶劣环境下运行
    - 具备优秀的散热性能和高防护等级

    应用案例和使用建议


    应用案例
    此驱动器被广泛应用于商业楼宇、街道照明、户外广告牌等场合。例如,在一个大型商场项目中,HLG-120H-C系列驱动器成功地实现了整个商场的灯光控制系统。
    使用建议
    - 在安装时,请确保接线正确无误,避免短路风险
    - 对于户外应用,请确保防护等级符合要求,如IP65/IP67
    - 调整输出电流时,请逐步增加或减少,避免瞬间电流过大损坏LED
    - 在多台驱动器同步使用时,应注意电流的一致性,以保证光线均匀

    兼容性和支持


    兼容性
    - 该驱动器与多种LED灯具兼容
    - 支持不同类型的电缆和接头,方便灵活安装
    支持
    - 厂商提供全面的技术支持和售后服务
    - 用户手册和安装指南可以在官方网站下载
    - 遇到问题时,可以通过联系厂商获取帮助

    常见问题与解决方案


    问题1:如何调整输出电流?
    解决方案:通过内置电位器进行调节,或者使用外部控制器进行更精确的控制。
    问题2:驱动器出现异常闪烁怎么办?
    解决方案:检查输入电源是否稳定,必要时更换滤波电容。
    问题3:驱动器在高温环境下无法正常工作?
    解决方案:确保散热良好,可以考虑使用额外的散热片或风扇辅助降温。

    总结和推荐


    综上所述,150W Constant Current Mode LED Driver HLG-120H-C系列是一个高性能、多功能且可靠的LED驱动器。其出色的效率、宽广的工作范围和坚固耐用的设计使其成为各类LED照明项目的理想选择。强烈推荐给需要稳定、高效且易于集成的LED驱动器的应用场合。

HLG-120H-C350B参数

参数
电压-输出4 -
最大输入电压 305V(AC)
输出功率 151W
电压-输出1 -
电流-输出1 350mA
电流-输出2 -
负载调节 -
电压-输出3 -
输出数量 1
最小输入电压 90V(AC)
电压-输出2 -
长*宽*高 196mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-120H-C350B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-120H-C350B HLG-120H-C350B数据手册

HLG-120H-C350B封装设计

查看详情并下载
Symbol
Footprint
3D Model
