首页  >  产品百科  >  HLG-320H-42B

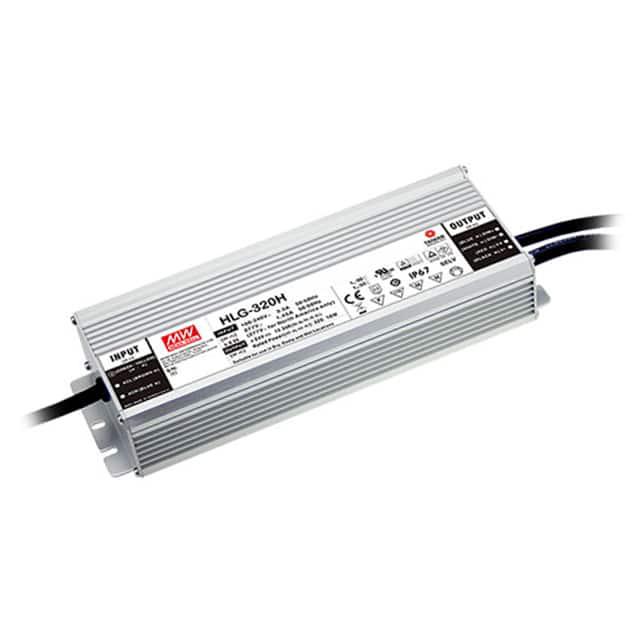

HLG-320H-42B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 321W 1 90V(AC) 305V(AC) 7.65A 导线安装,底座安装 225.2mm*90mm*43.8mm
供应商型号: TW-HLG-320H-42B
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLG-320H-42B

HLG-320H-42B概述

    HLG-320H 系列 320W 恒压恒流 LED 驱动器技术手册

    1. 产品简介


    HLG-320H 系列是一款 320W 的恒压恒流(CV+CC)LED 驱动器,旨在为LED照明系统提供可靠的电源解决方案。本系列驱动器可广泛应用于商业照明、工业照明及户外照明等领域,具有出色的稳定性和能效表现。本系列产品包含多种型号,覆盖不同电压输出范围,如12V、15V、20V、24V、30V、36V 和 48V 等。

    2. 技术参数


    | 参数 | 型号 (示例) | HLG-320H-12 | HLG-320H-15 | HLG-320H-20 | HLG-320H-24 | HLG-320H-30 | HLG-320H-36 | HLG-320H-42 | HLG-320H-48 | HLG-320H-54 |

    | 额定电压 | Vdc | 12 | 15 | 20 | 24 | 30 | 36 | 42 | 48 | 54 |
    | 额定电流 | A | 18 | 19 | 15 | 13.34 | 10.7 | 8.9 | 7.65 | 6.7 | 5.95 |
    | 额定功率 | W | 220 | 285 | 300 | 320.16 | 321 | 320.4 | 321.3 | 321.6 | 321.3 |
    | 工作电压范围 | Vac | 90 ~ 305 | 90 ~ 305 | 90 ~ 305 | 90 ~ 305 | 90 ~ 305 | 90 ~ 305 | 90 ~ 305 | 90 ~ 305 | 90 ~ 305 |
    | 功率因数 ≥ 0.95 | ≥ 0.95 | ≥ 0.95 | ≥ 0.95 | ≥ 0.95 | ≥ 0.95 | ≥ 0.95 | ≥ 0.95 | ≥ 0.95 |
    | 效率 | % | 94% | 94% | 94% | 94.5% | 95% | 95% | 95% | 95% | 95% |

    3. 产品特点和优势


    - 高效率: HLG-320H 系列的最大效率可达 95%,这使得它们在各种环境条件下都能提供卓越的能源节约。
    - 宽输入电压范围: 驱动器能在 90 至 305VAC 的输入电压范围内工作,确保了广泛的适用性。
    - 高防护等级: 具有 IP65/IP67 防护等级,适用于室内和室外应用。
    - 无风扇设计: 内置金属外壳允许无需风扇即可在 -40°C 至 +90°C 温度范围内工作,提高了系统的可靠性并降低了噪音。
    - 多模式驱动: 可通过调节电阻、PWM 或者 1 ~ 10VDC 信号进行调光操作,提供了多种控制选项以满足不同的应用需求。

    4. 应用案例和使用建议


    - 商业照明: 在商场、酒店等场所安装时,可以使用 HLG-320H 系列驱动器来为LED灯具供电,同时通过内置调光功能实现光照强度的动态调整。
    - 工业照明: 在工厂或仓库中使用时,由于该驱动器的高效和耐用性,非常适合用于高强度工作的LED灯具。
    - 户外照明: 具有防水等级的设计使其适用于路灯和其他户外照明设施。

    5. 兼容性和支持


    - 兼容性: HLG-320H 系列与市面上大多数 LED 灯具兼容,可根据具体灯具需求选择合适的型号。
    - 认证和支持: 该产品符合多项国际安全和电磁兼容标准,例如 EN55015, EN55032, EN61000-3-2, EN61000-3-3, EN61000-4 系列等。如有任何技术支持需求,可联系制造商 MEAN WELL。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流波动大 | 检查连接线路是否有松动或短路,调整负载平衡。 |
    | 设备过热 | 检查散热是否良好,确认工作温度不超过最大限制。 |
    | 调光功能不正常 | 确认所使用的调光信号源符合驱动器要求,重新连接接线。 |

    7. 总结和推荐


    HLG-320H 系列 320W 恒压恒流 LED 驱动器以其高效率、宽电压范围、坚固耐用的特点,在各类LED照明应用中表现出色。其卓越的防护能力和多样的调光方式使其成为市场上非常受欢迎的产品。对于需要高性能、可靠性和多功能性的照明项目来说,HLG-320H 系列是非常好的选择。因此,强烈推荐使用这一系列的驱动器。

HLG-320H-42B参数

参数
最小输入电压 90V(AC)
电压-输出4 -
电压-输出2 -
输出功率 321W
负载调节 -
最大输入电压 305V(AC)
电压-输出1 -
输出数量 1
电压-输出3 -
电流-输出1 7.65A
电流-输出2 -
长*宽*高 225.2mm*90mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-320H-42B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-320H-42B HLG-320H-42B数据手册

HLG-320H-42B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 456
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 456
直接购买
加入购物车
