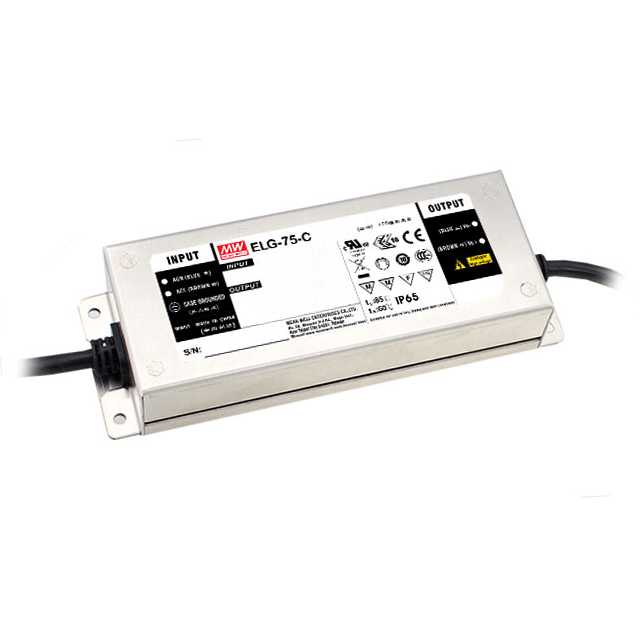

ELG-75-C1400A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , ELG-75-C系列, 75W, IP65, 可调光
供应商型号: CGC-ELG-75-C1400A
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 ELG-75-C1400A

ELG-75-C1400A概述

    60~75W Constant Current Mode LED Driver ELG-75-C系列 技术手册概述

    产品简介


    60~75W Constant Current Mode LED Driver ELG-75-C系列是一种高效率、稳定输出电流的LED驱动器,专为工业及商业照明应用设计。该系列产品能够提供恒定电流,确保LED灯具在不同工作条件下依然能保持稳定的亮度。ELG-75-C系列广泛应用于路灯、隧道照明、商业建筑内外部照明等多个领域。

    技术参数


    - 额定功率:74.9W (ELG-75-C350),75W (ELG-75-C500),75.6W (ELG-75-C1400)
    - 额定电流:350mA (ELG-75-C350),500mA (ELG-75-C500),700mA (ELG-75-C700),1050mA (ELG-75-C1050),1400mA (ELG-75-C1400)
    - 输入电压范围:100VAC~305VAC
    - 输出电流调整范围:50%~100%
    - 电源频率范围:47~63Hz
    - 功率因数:0.92~0.97
    - 效率:高达91%
    - 浪涌保护:短路时关闭输出电压,故障排除后自动恢复
    - 隔离电压:输入到输出:3.75KVAC;输入到FG:2.0KVAC;输出到FG:1.5KVAC
    - 过温保护:当温度达到+85℃时关闭输出电压
    - 防护等级:IP65/IP67
    - 环境适应性:工作温度范围-40℃~+85℃;存储温度范围-40℃~+80℃
    - 振动耐受性:10~500Hz,周期72分钟,每个轴向振幅为5G
    - 使用寿命:180万小时以上

    产品特点和优势


    1. 高效率:最高可达91%,显著减少能源消耗。
    2. 宽输入电压范围:适应各种电力环境,提高系统的可靠性。
    3. 高功率因数:确保系统功率稳定,降低电网负载。
    4. 过温保护:避免因过热导致损坏,延长产品寿命。
    5. 防水防尘:IP65/IP67防护等级,适用于恶劣环境。
    6. 智能调光功能:支持多种调光方式,满足不同的应用需求。

    应用案例和使用建议


    1. 路灯照明:ELG-75-C系列可以用于市政道路的路灯照明系统,通过智能定时调节,提供节能且舒适的夜间照明体验。
    2. 隧道照明:产品支持长时间运行,能够在恶劣环境下保持稳定工作。
    3. 商业照明:在商场、办公室等场所,可以通过调整输出电流实现精准控制,节省能源并提升用户体验。

    兼容性和支持


    - 兼容性:ELG-75-C系列可与大多数主流LED灯具兼容,用户可以根据具体需求选择不同型号的产品。
    - 技术支持:制造商提供详细的技术文档和支持服务,确保客户在安装和使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. Q: 产品在什么情况下会关闭输出?
    - A: 当输入电压低于限定值或温度超过安全范围时,驱动器将自动关闭输出,以防止损坏。
    2. Q: 如何进行调试和维护?
    - A: 用户可以通过内置电位器调整输出电流,确保系统正常运行。定期检查散热情况和接线端子紧固状态是维护工作的关键部分。
    3. Q: 产品是否有过电压保护措施?
    - A: 是的,当输出电压超过限定值时,产品将自动关闭输出电压并重新启动以恢复正常工作。

    总结和推荐


    ELG-75-C系列LED驱动器凭借其出色的稳定性和高效性,在多种工业和商业照明应用中表现出色。产品的智能调光功能和广泛的适用性使其成为市场的优选产品。强烈推荐给那些需要高性能、长寿命和稳定输出电流的项目。

ELG-75-C1400A参数

参数
输出数量 1
电压-输出1 -
电压-输出3 -
电压-输出4 -
输出功率 76W
最小输入电压 100V(AC)
电流-输出2 -
最大输入电压 305V(AC)
负载调节 -
电流-输出1 1.4A
电压-输出2 -
长*宽*高 156mm*63mm*35.5mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ELG-75-C1400A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-75-C1400A ELG-75-C1400A数据手册

ELG-75-C1400A封装设计

查看详情并下载
Symbol
Footprint
3D Model
