LPF-16-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 16.08W, IP67
供应商型号: DV-30372440
供应商: 海外现货
标准整包数: 1

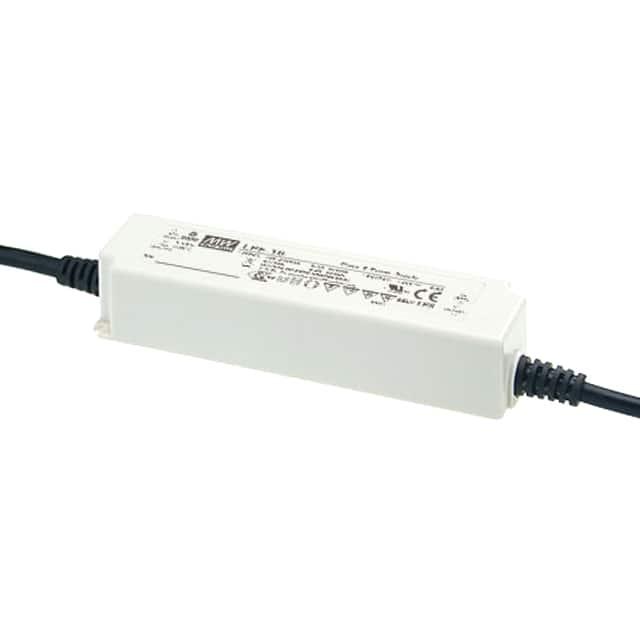

MEAN WELL/台湾明纬 开关电源 LPF-16-12

LPF-16-12概述

    # 16W Constant Voltage + Constant Current LED Driver LPF-16 系列技术手册

    产品简介


    基本介绍
    LPF-16 系列是一款16瓦(W)的交流/直流(AC/DC)LED驱动器,具备恒定电压和恒定电流双重模式输出。这种多功能LED驱动器主要用于LED照明设备,包括LED灯泡、LED聚光灯、装饰灯和调光灯具。它的高效能和高可靠性使其成为各种照明应用的理想选择。
    主要功能
    - 双重模式输出:恒定电压和恒定电流。
    - 输入电压范围:90至305伏交流电(VAC)。
    - 支持不同电压等级的型号:12V、15V、20V、24V、30V、36V、42V、48V 和 54V。

    技术参数


    - 输出电压范围:根据具体型号有所不同,从12V到54V不等。
    - 输出功率:16W。
    - 输入电压:90~305VAC。
    - 工作频率:47~63Hz。
    - 功率因数:在满负载情况下,输入电压为115VAC时PF≥0.97,230VAC时PF≥0.95,277VAC时PF≥0.92。
    - 效率:最高可达86%(115VAC和230VAC下)。
    - 最大浪涌电流:≤3.75KVAC。
    - 漏电流:<0.75mA/240VAC。
    - EMC免疫:符合EN55015、EN61000-3-2 Class C(负载≥50%)、EN61000-3-3、GB17743和GB17625.1标准,EAC TP TC 020。
    - 工作温度范围:-40~+80℃。
    - 贮存温度范围:-40~+80℃,相对湿度:10%~95%。
    - 环境保护等级:IP30。
    - MTBF(平均无故障时间):≥473.3K小时。
    - 绝缘电阻:在500VDC、25℃和70%相对湿度条件下≥100兆欧姆(MΩ)。

    产品特点和优势


    - 高效节能:效率高达86%,可最大限度降低能源消耗。
    - 双模式输出:根据实际需求,可以灵活选择恒定电压或恒定电流输出方式。
    - 宽泛的工作电压范围:适应多种输入电压环境。
    - 高防护等级:IP30防护等级,适用于干湿场所。
    - 高可靠性:具备过温保护、过压保护及短路保护功能,确保稳定运行。

    应用案例和使用建议


    应用案例
    LPF-16系列广泛应用于LED灯泡、LED聚光灯、LED装饰灯及调光灯具等领域。例如,在商业照明和家庭照明项目中,LPF-16系列被广泛用于各类LED灯具的驱动。
    使用建议
    - 在安装过程中,建议参考官方安装指南,确保正确连接和接线。
    - 考虑到高温环境的影响,当使用场所温度较高时,应合理布置散热结构,确保良好的空气流通。
    - 根据具体应用场景的需求,选择合适电压等级的型号,以达到最佳效果。

    兼容性和支持


    LPF-16系列与其他主流电子元器件及设备具有良好的兼容性。对于任何兼容性问题,请联系MEAN WELL获取帮助。厂商提供全面的技术支持和维护服务,涵盖安装指导、技术咨询及售后保障等多方面。

    常见问题与解决方案


    问题一:LED灯闪烁或不稳定
    解决方案:检查输入电源是否正常,确认连接稳固;如仍存在问题,可能是内部组件损坏,建议联系专业技术人员进行检修。
    问题二:LED灯不亮
    解决方案:检查输入电源和连接线路是否有问题;如果连接正确但仍然不亮,可能是因为过温保护启动或电路故障,需要联系供应商进一步诊断。

    总结和推荐


    LPF-16系列凭借其高效能、宽泛的工作电压范围和高防护等级,成为各类LED照明应用的理想选择。其丰富的功能、卓越的性能及良好的性价比,使其在市场上具有很强的竞争力。因此,强烈推荐在各种照明应用中使用此款LED驱动器。如果需要了解更多详细信息或技术支持,请访问MEAN WELL官方网站。

LPF-16-12参数

参数
电压-输出3 -
电压-输出4 -
电压-输出1 -
最小输入电压 90V(AC)
输出功率 16W
输出数量 1
电流-输出1 1.34A
最大输入电压 305V(AC)
电流-输出2 -
负载调节 -
电压-输出2 -
长*宽*高 148mm*40mm*32mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

LPF-16-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPF-16-12 LPF-16-12数据手册

LPF-16-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.8759 ¥ 169.5412
5+ $ 18.981 ¥ 161.9081
10+ $ 18.0862 ¥ 154.275
库存: 47
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 169.54
直接购买
加入购物车
