首页  >  产品百科  >  HLP-80H-54

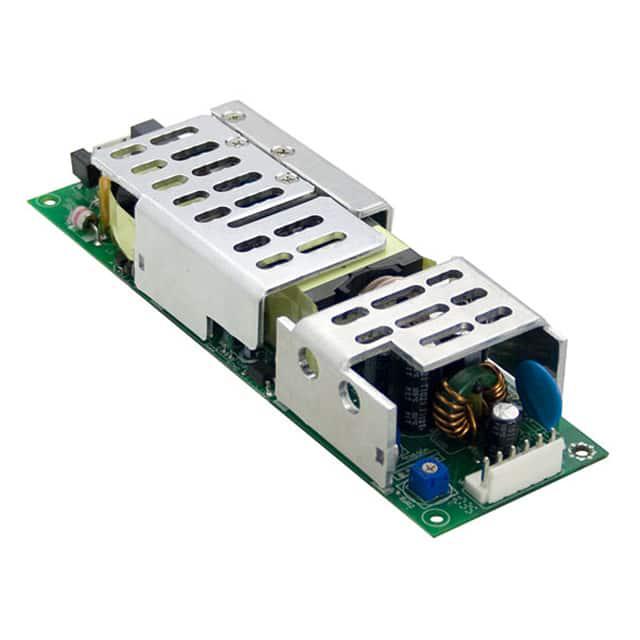

HLP-80H-54

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 81W 1 90V(AC) 305V(AC) 0.5% 1.5A 底座安装 167mm*53mm*29.5mm
供应商型号: HLP-80H-54
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLP-80H-54

HLP-80H-54概述


    产品简介


    HLP-80H系列是一款高效能的单输出开关电源供应器,适用于多种应用场景。该系列产品具有高效率、低THD(总谐波失真)以及稳定的电压和电流调节等特点。它广泛应用于LED照明系统、工业自动化控制、通信设备及其他需要稳定电源供给的场合。

    技术参数


    - 额定功率:80W
    - 直流电压:12V、15V、20V、24V、30V、36V、42V、48V、54V
    - 额定电流:最大电流随电压变化而变化,范围在1.2A至5A之间
    - 输入电压范围:90~305VAC(115VAC、230VAC、277VAC)
    - 电源转换效率:最高可达90%
    - 工作温度范围:-40°C ~ +80°C
    - 存储温度和湿度:-40°C ~ +70°C, 10% ~ 95% RH 非冷凝
    - 频率范围:47 ~ 63Hz
    - 过流保护:自动恢复型恒流限制
    - 过压保护:自动恢复型关闭输出电压,重新上电后恢复
    - 过温保护:自动恢复型过热保护

    产品特点和优势


    HLP-80H系列的主要优势在于其卓越的工作效率、宽泛的输入电压范围以及出色的负载调节能力。该系列电源具有优秀的电源转换效率(高达90%),能够有效减少能耗和发热量。此外,其宽泛的输入电压范围使其在不同供电环境中表现良好,适用于全球多数地区的电力系统。产品还具备过流、过压及过温保护功能,确保了使用的安全性与可靠性。

    应用案例和使用建议


    HLP-80H系列广泛应用于LED照明系统、工业自动化控制及通信设备等领域。例如,在LED照明系统中,该系列电源建议在恒流模式下工作以驱动LED灯具。在具体应用时,可以参考以下使用建议:
    1. 确保合适的电源连接:参照技术手册上的连接示意图正确连接电源输入和输出端子,避免错误接线导致的损坏。
    2. 合理配置外部组件:如需进行调光操作,建议使用内置的三合一调光功能(1~10VDC、PWM信号或通过电阻调整)来优化LED灯的亮度控制。
    3. 遵循安全规范:严格按照EN55015、GB17743、EN61000-3-2 Class C等安全标准安装和使用,确保设备的合规性与安全性。

    兼容性和支持


    HLP-80H系列电源与各类常见的交流输入端子兼容,如JST B6P-VH连接器。同时,厂商提供了详细的技术支持和售后服务,包括产品故障排除、保修服务及技术咨询等。如果遇到任何兼容性问题,建议联系制造商MEAN WELL获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定导致输出电压波动大 | 检查并确认输入电压是否在正常范围内,调整电源输入使电压稳定。 |
    | 设备出现过热现象 | 检查散热系统是否正常工作,适当降低负载或改善通风条件。 |
    | 输出电流异常 | 检查电路是否有短路现象,重新检查连接线路并修复短路问题。 |

    总结和推荐


    总体而言,HLP-80H系列电源供应器凭借其高效、稳定的性能,非常适合应用于对电源稳定性要求较高的各种场合。尽管价格相对较高,但其带来的可靠性和长寿命绝对物有所值。我们强烈推荐对电源质量有严格要求的用户选用此款电源。

HLP-80H-54参数

参数
电压-输出1 -
电流-输出2 -
输出数量 1
最大输入电压 305V(AC)
电流-输出1 1.5A
输出功率 81W
负载调节 0.5%
电压-输出4 -
最小输入电压 90V(AC)
电压-输出3 -
电压-输出2 -
长*宽*高 167mm*53mm*29.5mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装

HLP-80H-54数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLP-80H-54 HLP-80H-54数据手册

HLP-80H-54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.7635 ¥ 472.3168
10+ $ 51.3608 ¥ 415.0707
20+ $ 48.8978 ¥ 398.5355
50+ $ 48.6672 ¥ 398.5355
库存: 36
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 472.31
