ELN-30-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 30W 1 90V(AC) 264V(AC) 导线安装,底座安装 145mm*47mm*30mm
供应商型号: ELN-30-12-ND
供应商: Digi-Key
标准整包数: 1

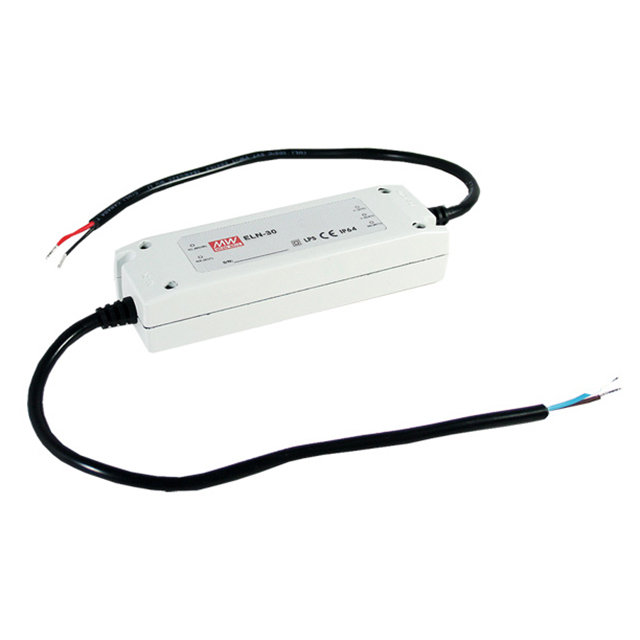

MEAN WELL/台湾明纬 开关电源 ELN-30-12

ELN-30-12概述

    电子元器件产品技术手册:ELN-30系列开关电源供应器

    1. 产品简介


    ELN-30系列开关电源供应器是专为各种电力需求而设计的产品,具备多样的输出电压范围(5V至48V)和额定电流范围(最高可达5A)。这些电源供应器具有出色的性能和广泛的应用领域,包括但不限于电信设备、工业自动化系统、网络基础设施及LED照明系统。

    2. 技术参数


    | 参数 | ELN-30-5 | ELN-30-9 | ELN-30-12 | ELN-30-15 | ELN-30-24 | ELN-30-27 | ELN-30-48 |

    | 输出电压 | 5V | 9V | 12V | 15V | 24V | 27V | 48V |
    | 额定电流 | 3.4A | 2.5A | 2A | 1.25A | 1.12A | 0.63A | 3.4A |
    | 额定功率 | 25W | 30.6W | 30W | 30W | 30W | 30.24W | 30.24W |
    | 线性调节 | ±5.0% | ±5.0% | ±5.0% | ±5.0% | ±5.0% | ±5.0% | ±5.0% |
    | 负载调节 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
    | 起始响应时间 | 500ms | 1000ms
    | 持续时间(典型值) | 80ms | 80ms | 80ms | 80ms | 80ms | 80ms | 80ms |
    | 电压调整范围 | 4.5~5.5V | 8.7~10.5V | 10.8~13.2V| 13.5~16.5V| 21.6~26.4V| 24.3~29.7V| 43.2~52.8V|
    | 频率范围 | 47~63Hz | 47~63Hz | 47~63Hz | 47~63Hz | 47~63Hz | 47~63Hz | 47~63Hz |
    | 能效(典型值) | 75% | 80% | 82% | 82% | 85% | 85% | 87% |
    | 输入电流(典型值) | 5.75~6.75V| 11~13.5V | 13.8~16V | 17.5~21V | 28~32V | 31~36.4V | 54~60V |

    3. 产品特点和优势


    ELN-30系列开关电源供应器的独特功能包括:
    - 广泛的输出电压和电流选择:提供多个型号以满足不同应用的需求。
    - 高效率:典型的能效高达87%,降低功耗和运行成本。
    - 高稳定性:优秀的线性调节和负载调节能力,确保稳定输出。
    - 温度补偿:内置温度补偿机制,适应不同的工作环境。
    - 防短路和过载保护:自动恢复的过流限制功能和过压保护,保障设备安全。
    - 可选调光控制:通过1.1~10V直流信号或PWM信号进行调光,适用于LED照明系统。

    4. 应用案例和使用建议


    ELN-30系列开关电源供应器已在多种应用场景中得到验证,包括:
    - 电信设备:用于基站和服务器的电源供应。
    - 工业自动化系统:驱动电动机和其他执行器。
    - 网络基础设施:为路由器、交换机等设备供电。
    - LED照明系统:实现精确的亮度控制。
    使用建议:
    - 在使用过程中,注意检查输入电压是否符合要求,以避免过压或欠压对设备造成的损害。
    - 定期维护,保持设备通风良好,避免因过热导致故障。
    - 在特定应用中,考虑添加外部滤波器以减少噪声和电磁干扰。

    5. 兼容性和支持


    ELN-30系列电源供应器符合多种安全标准,如EN55032(CISPR32)Class B、EN61000-3-2 Class A和EN61000-3-3等。这些标准确保了产品在使用过程中的安全性。此外,制造商还提供了全面的技术支持和维修服务,帮助用户解决可能遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:电源启动时输入电流过高
    - 解决方案:建议在启动时加入适当的软启动电路,以降低冲击电流。
    - 问题:输出电压不稳定
    - 解决方案:检查接线是否正确连接,确保接地良好。若仍存在问题,检查内部电容器是否损坏并及时更换。
    - 问题:设备过热
    - 解决方案:确保散热片清洁且无遮挡,增加空气流通以帮助散热。必要时可以考虑加装风扇或其他冷却装置。

    7. 总结和推荐


    ELN-30系列开关电源供应器凭借其广泛的电压和电流选择范围、高效稳定的输出能力和多样化的保护机制,在市场上具有显著的竞争优势。它能够满足各种应用场景的需求,并提供可靠的支持服务。因此,我们强烈推荐使用此系列产品,以确保您的项目或系统的稳定运行。
    本手册详细介绍了ELN-30系列开关电源供应器的各项特性和应用场景,希望为用户选择和使用该产品提供指导和支持。如有任何疑问,请联系我们的技术支持团队。

ELN-30-12参数

参数
最小输入电压 90V(AC)
负载调节 -
电压-输出4 -
电压-输出1 -
电压-输出2 -
电压-输出3 -
电流-输出2 -
输出功率 30W
电流-输出1 -
最大输入电压 264V(AC)
输出数量 1
长*宽*高 145mm*47mm*30mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

ELN-30-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELN-30-12 ELN-30-12数据手册

ELN-30-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.646 ¥ 250.5087
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
