XLG-150-L-AB

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 150W 1 100V(AC) 305V(AC) 700mA 导线安装,底座安装 156mm*63mm*35.5mm
供应商型号: TW-XLG-150-L-AB
供应商: 国内现货
标准整包数: 1

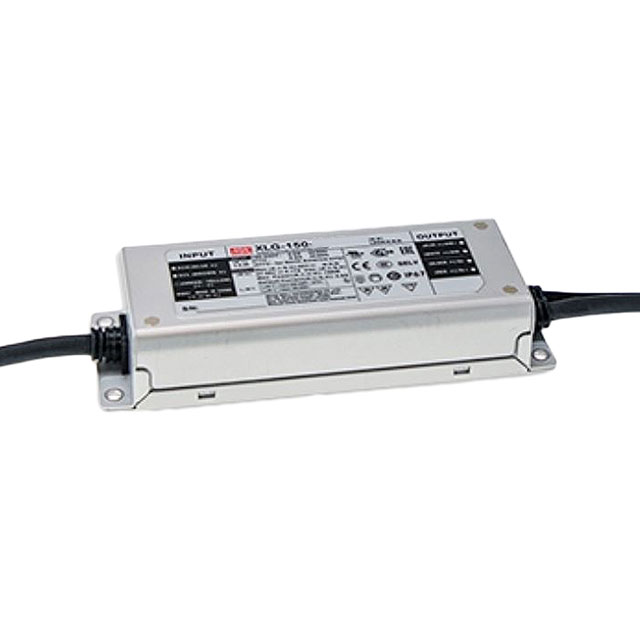

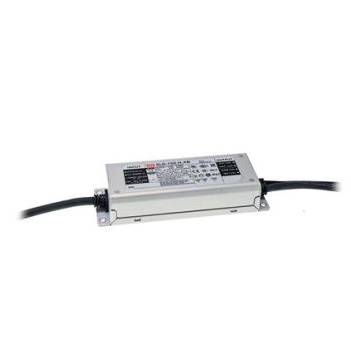

MEAN WELL/台湾明纬 开关电源 XLG-150-L-AB

XLG-150-L-AB概述

    150W Constant Power Mode LED Driver XLG-150 系列

    产品简介


    XLG-150 系列是具备 150W 功率的交流/直流(AC/DC)LED 驱动器,特别适用于需要恒定功率模式操作的应用。此系列设计适用于输入电压范围为 100-305VAC 的场合,并提供多种电流型号,电流范围在 700μA 至 12500μA 之间。凭借其高效率(高达 93%),XLG-150 系列能够在-40°C 至 +90°C 的宽温度范围内稳定运行,且无需风扇冷却。其金属外壳及 IP67 级防护,使得 XLG-150 系列适合用于室内和室外照明系统。

    技术参数


    - 额定功率:150W
    - 输出电压范围:12V/24V 或其他类型
    - 输入电压范围:100-305VAC
    - 额定电流:12V 模型下 12.5A,24V 模型下 6.25A
    - 输出电流调整范围:6.5-12.5A 或 3.2-6.25A
    - 频率范围:47-63Hz
    - 电源因数:115VAC 下 ≥0.97,230VAC 下 ≥0.95
    - 效率:典型值为 91.5%(115VAC)至 93%(230VAC)
    - 最大无负载功耗:<0.5W
    - 启动时间:冷启动时最大电流 50A
    - 工作湿度:20%-95% 非冷凝状态
    - 工作温度:-40°C 至 +90°C
    - 存储条件:-40°C 至 +80°C,湿度范围 10%-95%
    - 振动测试:10-500Hz,振幅 5G
    - 过温保护:最高外壳温度 +90°C
    - 保护功能:短路保护、过压保护、浪涌保护、隔离电阻保护等
    - 兼容标准:UL8750、CSA C22.2 No. 250.13-12;EN61347-1、EN61347-2-13 等

    产品特点和优势


    1. 高效能:XLG-150 系列具有高达 93% 的转换效率,有效降低能耗并提升系统整体效能。
    2. 适应性强:该系列支持宽输入电压范围和各种不同应用环境,适合各种室内及室外照明需求。
    3. 坚固耐用:采用金属外壳设计并符合 IP67 级防护标准,使其能够在恶劣环境下稳定运行。
    4. 多用途:支持多种电流型号,满足不同应用场景的需求。
    5. 智能化:集成多种保护功能,确保驱动器在异常情况下能够安全可靠地工作。

    应用案例和使用建议


    1. 街道照明:由于其良好的耐候性和高效能,XLG-150 系列适合用于街道照明系统,能够在-40°C 至 +90°C 的极端环境下正常工作。
    2. 景观照明:其小巧轻便的设计和优异的电磁兼容性使其适合用于景观照明,能够减少对周边电子设备的干扰。
    3. 室内外装饰照明:支持宽输入电压范围,使得 XLG-150 系列在室内及室外装饰照明中具有广泛应用。
    使用建议:
    - 在安装时请务必确保散热条件良好,避免温度过高导致驱动器过热。
    - 对于寒冷环境下的使用,可以考虑配备加热装置以保证驱动器的最佳性能。

    兼容性和支持


    - 兼容标准:XLG-150 系列符合国际和国家标准,如 UL8750、CSA C22.2 No. 250.13-12、EN61347-1、EN61347-2-13 等。
    - 厂商支持:购买后,供应商会提供详细的产品手册和技术支持服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 问:如何调整输出电流?
    - 答:通过内置电位计进行调整。具体方法请参考用户手册。
    2. 问:在低输入电压下,驱动器的性能如何?
    - 答:在低输入电压(例如低于 100VAC)时,可能需要额外的降压措施以确保正常运行。更多信息请参阅手册中的详细说明。
    3. 问:如果驱动器出现故障,如何恢复?
    - 答:通常,驱动器会自动进入休眠模式,在故障解除后自动恢复工作。对于某些保护功能,如短路保护,重新上电即可恢复。

    总结和推荐


    综上所述,XLG-150 系列 LED 驱动器凭借其高效的能源利用率、广泛的适用范围、坚固耐用的结构以及完善的保护功能,在众多同类产品中脱颖而出。无论是街道照明还是室内装饰照明,它都是一款值得信赖的选择。因此,我们强烈推荐使用该系列驱动器来提升您项目的可靠性和经济性。

XLG-150-L-AB参数

参数
输出功率 150W
最大输入电压 305V(AC)
电压-输出2 -
电流-输出1 700mA
电压-输出3 -
最小输入电压 100V(AC)
输出数量 1
负载调节 -
电流-输出2 -
电压-输出4 -
电压-输出1 -
长*宽*高 156mm*63mm*35.5mm
安装方式 导线安装,底座安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

XLG-150-L-AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 XLG-150-L-AB XLG-150-L-AB数据手册

XLG-150-L-AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 156
库存: 211
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 156
直接购买
加入购物车
