HLG-480H-C2800B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 479W 1 90V(AC) 305V(AC) 导线安装,底座安装 235.2mm*125mm*43.8mm
供应商型号: SCE-HLG-480H-C2800B
供应商: 海外现货
标准整包数: 1

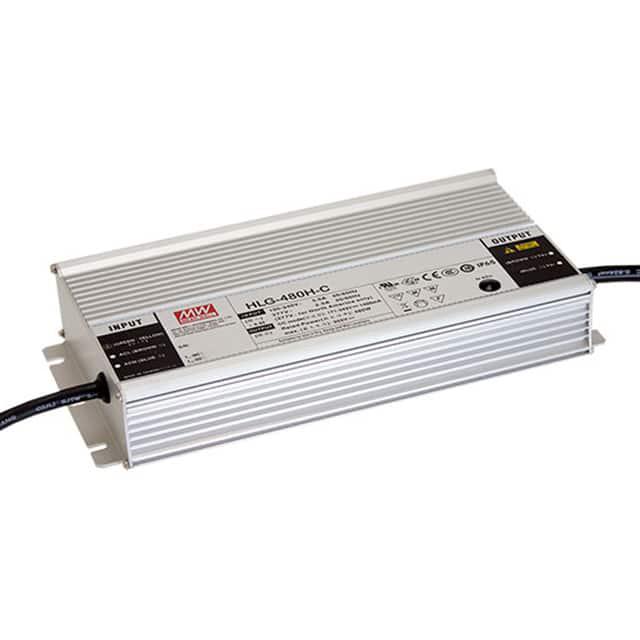

MEAN WELL/台湾明纬 开关电源 HLG-480H-C2800B

HLG-480H-C2800B概述

    HLG-480H-C系列LED驱动器技术手册

    产品简介


    HLG-480H-C系列是MEAN WELL公司生产的480瓦恒流模式LED驱动器。该驱动器专为高可靠性及高效能应用设计,适用于商业照明、街道照明和隧道照明等多种应用场景。其主要功能是提供稳定的电流输出,确保LED灯具的正常运行。此系列的LED驱动器不仅支持广泛的工作电压范围,还具有强大的适应性和兼容性,适合多种不同类型的LED灯具。

    技术参数


    - 额定功率: 480W
    - 额定电流范围: 700mA至3500mA
    - 电压范围: 90~305VAC,127~431VDC
    - 频率范围: 47~63Hz
    - 功率因数 (PF): 0.9(115VAC/230VAC全负载)
    - 效率: 95%
    - 输入电流: 5A/115VAC,2.45A/230VAC,2A/277VAC
    - 输入浪涌电流: 35A(230VAC,测量时间为1800秒,50%负载)
    - 漏电流: <0.75mA/277VAC
    - 安全标准: EN55032(CISPR32)Class B,EN55015,EN61000-3-2 Class C(@负载50%),EN61000-3-3,GB17743,GB17625.1,EAC TP TC 020
    - 工作湿度: 20~95%RH非冷凝
    - 存储温度湿度: -40~+80℃,10~95%RH非冷凝
    - 振动测试: 10~500Hz,5G 12分钟/周期,每个方向(X,Y,Z轴)持续72分钟
    - 平均无故障时间(MTBF): 421.1K小时(Telcordia SR-332(Bellcore)),110.5K小时(MIL-HDBK-217F(25℃))
    - 防护等级: IP65/IP67
    - 最大外壳温度: +90℃

    产品特点和优势


    1. 宽电压输入范围: 支持90~305VAC的工作电压范围,适用于多种电源环境。
    2. 高效率: 在全负载条件下,效率可达到95%,节省能源并降低运行成本。
    3. 快速响应: 设备启动时间小于500毫秒(115VAC/230VAC)。
    4. 调光功能: 提供0~10Vdc,10V PWM信号和电阻三种调光方法,支持灵活控制。
    5. 智能定时调光: 针对Dxx型型号,可以设置多个时间段内不同的亮度级别,适用于住宅、街道和隧道照明等多种场景。

    应用案例和使用建议


    1. 商业照明: HLG-480H-C系列可用于商场、酒店等场所的LED灯具,保证稳定的光照效果。
    2. 街道照明: 高效且稳定的输出电流确保了长时间稳定照明,同时满足节能要求。
    3. 隧道照明: 智能定时调光功能可以根据不同的时间段自动调整亮度,节约能源并提高安全性。

    兼容性和支持


    HLG-480H-C系列支持多种标准接口,如FG、AC/L和AC/N,易于与其他设备连接。制造商提供详细的安装手册,确保用户可以轻松安装和调试。如有任何兼容性问题,建议联系MEAN WELL进行技术支持。

    常见问题与解决方案


    1. 问题: 设备启动困难
    - 解决方案: 确保输入电压在规定范围内,检查接线是否正确,重新上电。
    2. 问题: 输出电流不稳
    - 解决方案: 检查负载是否匹配,确认输入电压和电流稳定。
    3. 问题: 调光功能失效
    - 解决方案: 检查调光信号源是否符合要求,重新设定调光设置。

    总结和推荐


    HLG-480H-C系列LED驱动器以其高效率、宽电压输入范围和智能调光功能,在商业、街道和隧道照明等领域表现优异。该产品非常适合需要高可靠性和稳定性的大型项目。强烈推荐使用此款LED驱动器以提升项目的整体性能和经济效益。

HLG-480H-C2800B参数

参数
电流-输出1 -
电压-输出2 -
电流-输出2 -
输出数量 1
最大输入电压 305V(AC)
最小输入电压 90V(AC)
电压-输出1 -
负载调节 -
输出功率 479W
电压-输出4 -
电压-输出3 -
长*宽*高 235.2mm*125mm*43.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HLG-480H-C2800B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-480H-C2800B HLG-480H-C2800B数据手册

HLG-480H-C2800B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1345.1232
5+ ¥ 1300.2675
10+ ¥ 1237.4914
20+ ¥ 1192.6356
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1345.12
