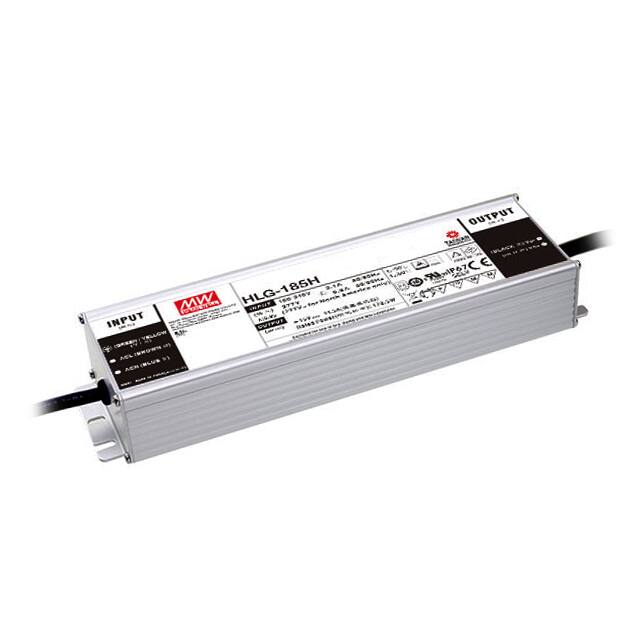

HLG-185H-42

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 185W 1 90V(AC) 305V(AC) 4.4A 导线安装,底座安装 204mm*68mm*38.8mm
供应商型号: SCE-HLG-185H-42
供应商: 海外现货
标准整包数: 1

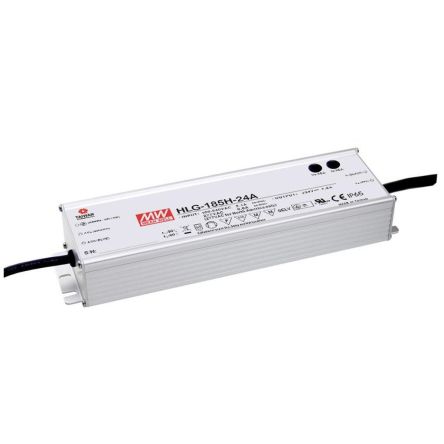

MEAN WELL/台湾明纬 开关电源 HLG-185H-42

HLG-185H-42概述

    # 185W Constant Voltage + Constant Current LED Driver HLG-185H 系列技术手册概述

    产品简介


    185W 恒压恒流 LED 驱动器 HLG-185H 系列是一款高效且多功能的 LED 驱动器,适用于各种室内外照明应用。该系列驱动器采用金属外壳设计,具备 IP67/IP65 的防护等级,确保产品能够在恶劣环境中稳定运行。HLG-185H 系列提供多种电压型号(12V 至 54V),能够满足不同 LED 照明系统的需求。

    技术参数


    输入输出规格
    - 输入电压范围: 90 ~ 305VAC 或 127 ~ 431VDC
    - 额定电流: 13A (12V) 至 3.45A (54V)
    - 额定功率: 156W (12V) 至 187.2W (48V)
    - 输出电压调整范围: 根据不同型号而变化
    - 输出电流调整范围: 根据不同型号而变化
    - 电压精度: ±2.5% (12V), ±2.0% (15V), ±1.0% (其他)
    - 效率: 最高可达 94%
    - 工作温度: -40 ~ +90°C
    - 存储温度: -40 ~ +80°C
    - 尺寸: 228 68 38.8 mm (长 宽 高)
    性能指标
    - 纹波噪声: ≤ 150mVp-p (对于大多数型号)
    - 浪涌抑制: EN61000-4-5 (符合标准)
    - 功率因数: ≥ 0.92 (满载)
    - 总谐波失真: ≤ 20% (满载时)

    产品特点和优势


    1. 宽泛的输入电压范围: 适应不同的电力供应条件。
    2. 高效率: 最高达 94%,减少能源消耗。
    3. 宽广的工作温度范围: 可在极端温度下稳定工作。
    4. 高防护等级: IP67/IP65 使得产品适合各种户外和室内应用。
    5. 丰富的调光功能: 支持 1 ~ 10VDC 调光、10V PWM 信号调光及电阻调光,提供灵活的设计选择。

    应用案例和使用建议


    HLG-185H 系列广泛应用于商业和住宅照明系统中,例如:道路照明、景观照明、工矿照明等。用户可以根据实际应用需求选择合适的电压和电流型号。在安装过程中,建议考虑散热措施以确保最佳工作性能,并定期检查连接线缆的完好性,防止接触不良引发故障。

    兼容性和支持


    HLG-185H 系列支持多种类型的接线端子,包括防水连接器和电缆接头。制造商提供了详细的安装手册和全面的技术支持,以确保产品能够在各种应用场景中可靠运行。

    常见问题与解决方案


    问题1: LED 灯具无法正常点亮
    解决方案: 检查输入电压是否在规定的范围内,确认连接线缆是否正确连接,并检查灯具本身的故障。
    问题2: 输出电流不稳定
    解决方案: 检查是否有过多的电磁干扰影响电源稳定性,同时确保电源处于适当的通风环境中以避免过热。

    总结和推荐


    综上所述,HLG-185H 系列 LED 驱动器凭借其出色的性能参数、广泛的适用范围和高度的灵活性,在现代照明系统中具有显著的优势。推荐给对产品质量和性能有高要求的应用场景,如商业建筑、户外设施等。

HLG-185H-42参数

参数
输出功率 185W
电流-输出1 4.4A
电压-输出2 -
电压-输出3 -
电压-输出1 -
最小输入电压 90V(AC)
电压-输出4 -
输出数量 1
负载调节 -
电流-输出2 -
最大输入电压 305V(AC)
长*宽*高 204mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-185H-42数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-185H-42 HLG-185H-42数据手册

HLG-185H-42封装设计

查看详情并下载
Symbol
Footprint
3D Model
