HLG-40H-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) 1.67A 导线安装,底座安装 147.2mm*61.5mm*36.8mm
供应商型号: SCE-HLG-40H-24
供应商: 海外现货
标准整包数: 1

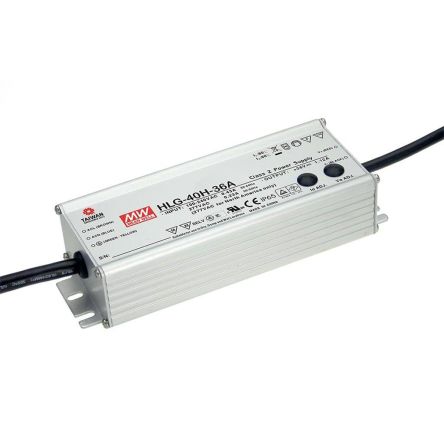

MEAN WELL/台湾明纬 开关电源 HLG-40H-24

HLG-40H-24概述

    # 40W 恒压恒流LED驱动器——HLG-40H系列技术手册解析

    1. 产品简介


    HLG-40H系列是一款40W恒压恒流LED驱动器,适用于广泛的照明应用。它可以工作于90至305VAC的交流输入电压范围内,并提供不同输出电压型号(12V至54V)。HLG-40H的主要功能包括恒压模式和恒流模式驱动LED灯具,并具备多种调光方式,以适应不同应用场景需求。

    2. 技术参数


    - 直流电压: 12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V
    - 额定电流: 0.75A ~ 3.33A
    - 额定功率: 39.96W ~ 40.5W
    - 效率: 最高可达89.5%
    - 频率范围: 47 ~ 63 Hz
    - 电源电压范围: 90 ~ 305VAC
    - 工作温度: -40℃ ~ +80℃
    - 储存温度: -40℃ ~ +80℃
    - 防护等级: IP65/IP67
    - 电源输入保险丝: 电路断路器类型B(12单位)/ 类型C(20单位)

    3. 产品特点和优势


    - 高效率: 高达89.5%,有助于节省能源。
    - 宽工作电压范围: 支持90 ~ 305VAC的输入电压,适应不同的电网条件。
    - 高防护等级: IP65/IP67,适合室内外安装。
    - 调光灵活性: 支持通过电阻、1 ~ 10V直流电压或PWM信号进行调光,满足各种调光需求。
    - 过温保护: 自动关断输出电压,在故障条件移除后自动恢复。

    4. 应用案例和使用建议


    应用案例
    HLG-40H系列可以广泛应用于商业照明、工业照明、户外照明等领域。例如,在停车场、街道照明和室内照明项目中,HLG-40H系列可以提供可靠且高效的电力供应。
    使用建议
    - 确保安装环境温度在规定的范围内,避免过热损坏。
    - 在选择连接电缆时,注意额定电流和防护等级,确保与实际应用场景匹配。
    - 需要关注交流输入电压波动,必要时增加滤波电容,保证稳定供电。

    5. 兼容性和支持


    - 兼容性: HLG-40H系列与其他标准兼容,如UL8750、CSA C22.2 No. 250.0-08、EN/AS/NZS 61347-1等。
    - 技术支持: 如有任何兼容性问题,可联系制造商获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,排除外界干扰因素。 |
    | 调光效果不明显 | 确认调光信号线连接正确,调节信号电压或PWM信号频率。 |
    | 设备发热严重 | 确保散热空间足够,降低负载电流或减少工作时间。 |

    7. 总结和推荐


    综上所述,HLG-40H系列是一个高度可靠的40W恒压恒流LED驱动器,具有广泛的适用范围、优异的性能和灵活的功能。无论是商业还是工业用途,HLG-40H都是一个值得信赖的选择。建议在具体应用场景中仔细考虑实际需求,选择合适的型号。

HLG-40H-24参数

参数
电压-输出2 -
电压-输出3 -
电压-输出1 -
电流-输出2 -
最大输入电压 305V(AC)
负载调节 -
电流-输出1 1.67A
最小输入电压 90V(AC)
输出数量 1
输出功率 40W
电压-输出4 -
长*宽*高 147.2mm*61.5mm*36.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-40H-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-40H-24 HLG-40H-24数据手册

HLG-40H-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 293.9812
5+ ¥ 284.0865
10+ ¥ 270.4539
20+ ¥ 260.6692
库存: 68
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 293.98
