NPF-90D-30

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 90W 1 90V(AC) 305V(AC) 3A 导线安装,底座安装 171mm*63mm*37.5mm
供应商型号: 4371904
供应商: 海外现货
标准整包数: 1

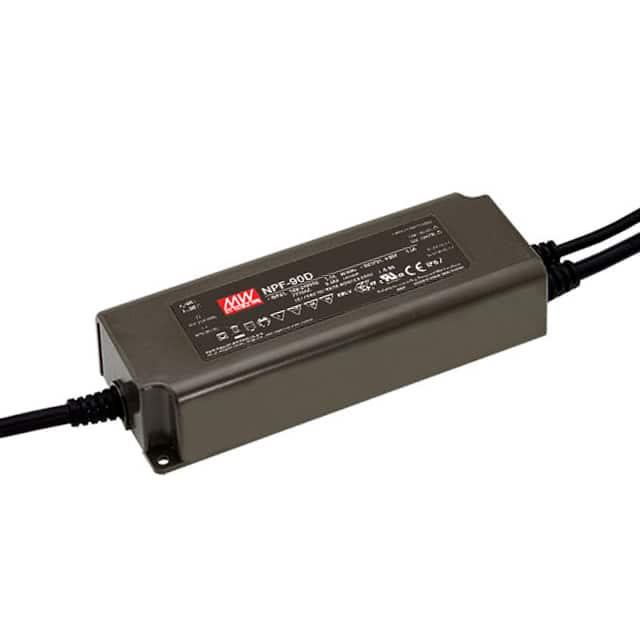

MEAN WELL/台湾明纬 开关电源 NPF-90D-30

NPF-90D-30概述

    NPF-90D系列90W单输出LED驱动器技术手册解析

    产品简介


    NPF-90D系列是一款高性能的90W交流到直流(AC/DC)转换LED驱动器,专为室内外照明及装饰照明系统设计。该系列采用常电流模式(Constant Current Mode),提供高效率和可靠性,适用于各种不同应用场合,如LED面板灯、下照灯、装饰灯和隧道灯等。

    技术参数


    NPF-90D系列的主要技术参数如下:
    - 输入电压范围: 90~305VAC
    - 输出电压范围: 7.2~54VDC(具体型号有所不同)
    - 额定功率: 90W
    - 额定电流: 见上表
    - 效率: 最高可达90%
    - 功率因数 (PF): ≥0.94/277VAC满载
    - 总谐波失真 (THD): <20% (负载≥75%/277VAC)
    - 最大工作温度: Tcase = -40~+85℃
    - 防护等级: SELV IP67
    - 认证标准: EN55015, EN61000-3-2 Class C, EN61000-3-3, GB17743 和 GB17625.1, EAC TP TC 020
    - 待机功耗: <0.5W
    - 使用寿命: >50,000小时
    - 五年质保

    产品特点和优势


    NPF-90D系列的主要优势包括:
    - 高效率: 高达90%,适合节能要求高的应用。
    - 宽输入电压范围: 90~305VAC,适应多种电源环境。
    - 内置防浪涌保护: IP67防护等级,适合户外使用。
    - 三合一调光功能: 支持0~10VDC、10V PWM信号和电阻调光,灵活性高。
    - 优异的环境适应性: 工作温度范围宽广(-40~+85℃),适用于严苛环境。
    - 长寿命: 超过50,000小时的使用寿命,确保长期稳定运行。

    应用案例和使用建议


    NPF-90D系列适用于各类LED照明系统,如:
    - LED面板灯: 用于商业和办公场所的室内照明。
    - 下照灯: 用于室外照明,如公园、广场等公共区域。
    - 装饰灯: 用于节日和庆典场合,提升氛围效果。
    - 隧道灯: 用于地下隧道和桥梁等场所的照明。
    使用建议:
    - 安装时需考虑散热: 确保良好的通风和散热,以延长使用寿命。
    - 连接方式: 直接连接到LED模块,避免使用额外驱动器。
    - 调光操作: 确保调光输入信号符合规定范围,避免过低或过高导致的问题。

    兼容性和支持


    - 兼容性: 适用于各类标准LED照明系统,且具备良好的电气隔离性能。
    - 支持: MEAN WELL提供了详尽的技术文档和售后服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    - Q: 驱动器启动时间较长怎么办?
    A: 可能是由于低温或输入电压较低引起,建议查看是否满足最低启动条件,必要时增加预热时间。
    - Q: 使用过程中突然断电后重新启动,输出电压不正常?
    A: 重启后输出电压恢复正常,属于正常现象。若持续异常请检查外部电路。
    - Q: 输出电流不稳定?
    A: 检查输入电压是否在额定范围内,确认连接线路良好,必要时联系售后。

    总结和推荐


    NPF-90D系列以其高效率、宽电压范围、优异的环境适应性和长寿命等特点,在各类LED照明应用中表现出色。其广泛的应用范围和优秀的性能使其成为照明系统中的理想选择。总体而言,我们强烈推荐此产品给寻求高性能LED驱动器的客户。
    以上是对NPF-90D系列的技术手册解析,如有更多疑问或需要详细信息,请参阅官方手册或联系MEAN WELL客服。

NPF-90D-30参数

参数
负载调节 -
输出数量 1
电压-输出1 -
电压-输出2 -
电压-输出4 -
输出功率 90W
电流-输出2 -
电压-输出3 -
最大输入电压 305V(AC)
电流-输出1 3A
最小输入电压 90V(AC)
长*宽*高 171mm*63mm*37.5mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装

NPF-90D-30数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NPF-90D-30 NPF-90D-30数据手册

NPF-90D-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 334.2703
5+ ¥ 328.3012
10+ ¥ 328.3012
20+ ¥ 328.3012
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 334.27
直接购买
加入购物车
