HVGC-65-500B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 65W 1 180V(AC) 528V(AC) 500mA 导线安装,底座安装 165mm*61.5mm*36.8mm
供应商型号: HVGC-65-500B
供应商: Master
标准整包数: 1

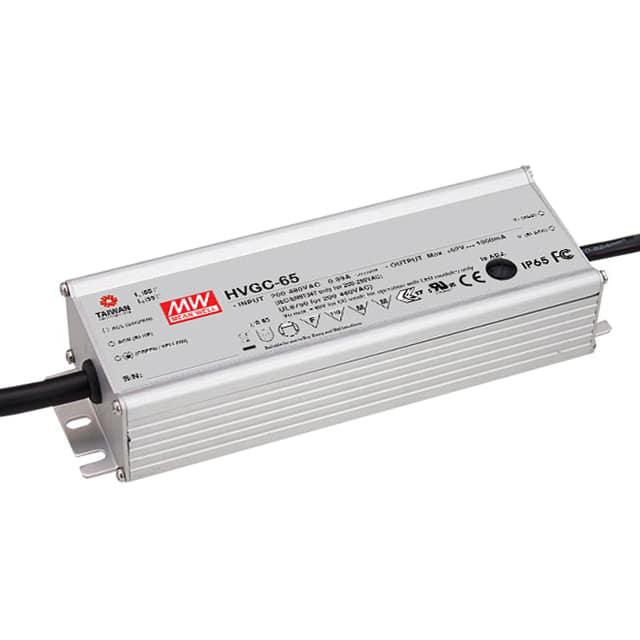

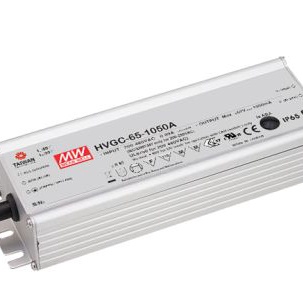

MEAN WELL/台湾明纬 开关电源 HVGC-65-500B

HVGC-65-500B概述

    65W 恒流模式LED驱动器 HVGC-65系列技术手册

    1. 产品简介


    HVGC-65系列是一款高效能的恒流模式LED驱动器,专为大功率LED照明系统设计。这款驱动器能够提供稳定可靠的电流输出,支持多种调光方式(例如:10V直流电压、PWM信号和电阻)。它具有较高的工作效率和良好的温度控制能力,能够在广泛的输入电压范围内运行,适用于多种商业及工业应用场合,如街道照明、广告牌照明以及室内照明等。

    2. 技术参数


    - 型号: HVGC-65-350, HVGC-65-700, HVGC-65-1050, HVGC-65-500
    - 额定电流: 210~350mA, 420~700mA, 630~1050mA, 300~500mA
    - 额定功率: 65.1W
    - 输出电压范围: 180~528VAC, 254VDC~747VDC
    - 输入电压范围: 180~277VAC, 189VAC~528VAC
    - 功率因数: 0.9 (230VAC), 0.95 (347VAC), 0.93 (480VAC)
    - 效率: 90.5%
    - 频率范围: 47~63Hz
    - 电流调节范围: 20~95%
    - 启动时间: 400ms (347VAC), 400ms (480VAC)
    - 温度系数: ±0.03%/°C (0~60°C)
    - 工作湿度: 20~95% RH非冷凝
    - 工作温度范围: -40~+80°C
    - 安全标准: UL8750, CSA C22.2 No. 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384
    - 防水等级: IP65或IP67

    3. 产品特点和优势


    - 高效率: HVGC-65系列在不同负载条件下的效率高达90.5%,确保长时间使用依然保持高效运行。
    - 宽电压输入范围: 支持180~528VAC和254VDC~747VDC的输入电压,适用性强。
    - 多种调光方式: 支持10V直流电压、PWM信号和电阻三种调光方式,用户可以根据需要选择最合适的调光方式。
    - 优良的环境适应性: 具有IP65/IP67防水防尘等级,可以在恶劣环境下稳定运行。
    - 出色的温度控制: 额定功率下可以工作于-40~+80°C温度范围,且有良好的过温保护机制,避免过热损害。

    4. 应用案例和使用建议


    - 户外照明: 适用于街道照明、公园照明等户外环境,IP65/IP67防水等级使其在潮湿环境中仍可正常工作。
    - 工业照明: 在工业厂房、仓库等场所安装,其高效率和稳定的电流输出有利于节能减排。
    - 广告灯箱: 能够提供均匀稳定的光线,适合用于大型广告灯箱。
    使用建议:
    - 考虑散热设计: 尽管HVGC-65系列具备一定的温度控制能力,但长期使用时仍需注意散热设计以保证最佳工作状态。
    - 合理安排接线: 使用配套的防水连接器,确保电缆连接稳固可靠,避免接触不良引发故障。

    5. 兼容性和支持


    - 兼容性: HVGC-65系列与大多数常见类型的LED灯兼容,但在使用过程中如遇兼容性问题,请联系制造商寻求技术支持。
    - 技术支持: 制造商提供了详尽的技术文档和安装指南,如有疑问可以通过官方渠道获得帮助。

    6. 常见问题与解决方案


    - 问题: 电源开启后输出电流不稳定。
    - 解决办法: 检查输入电压是否在规定的范围内,确保输入电压稳定;同时检查输出端是否出现短路或负载过大。

    - 问题: 设备启动时间较长。
    - 解决办法: 确认设备接线正确无误,特别是接线端子处没有松动现象;如果问题依旧,请联系制造商获取进一步支持。

    7. 总结和推荐


    HVGC-65系列LED驱动器以其卓越的性能、广泛的应用场景和良好的用户支持,在市场上表现出色。其高效的能量转换率、优异的环境适应能力和丰富的调光功能使其成为大功率LED照明系统的理想选择。对于需要高效稳定电源的LED应用项目,我们强烈推荐使用HVGC-65系列LED驱动器。

HVGC-65-500B参数

参数
最大输入电压 528V(AC)
输出功率 65W
负载调节 -
电压-输出1 -
电压-输出4 -
电流-输出1 500mA
电流-输出2 -
电压-输出2 -
最小输入电压 180V(AC)
电压-输出3 -
输出数量 1
长*宽*高 165mm*61.5mm*36.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HVGC-65-500B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVGC-65-500B HVGC-65-500B数据手册

HVGC-65-500B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 63.765 ¥ 530.1797
5+ $ 60.931 ¥ 506.6161
10+ $ 57.558 ¥ 478.3178
20+ $ 57.2865 ¥ 469.1194
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 530.17
直接购买
加入购物车
