ELG-240-36A-3Y

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 100V(AC) 305V(AC) 220mm*71mm*37.5mm
供应商型号: TW-ELG-240-36A-3Y
供应商: 国内现货
标准整包数: 1

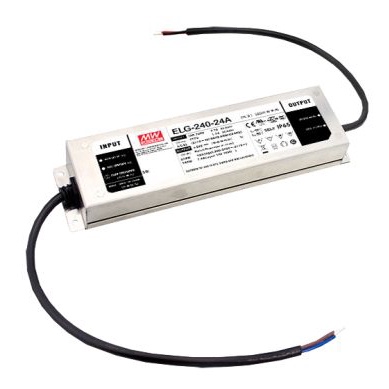

MEAN WELL/台湾明纬 开关电源 ELG-240-36A-3Y

ELG-240-36A-3Y概述

    180~240W 恒压恒流LED驱动器:ELG-240系列

    1. 产品简介


    产品类型: ELG-240系列是一款高性能的恒压恒流LED驱动器,适用于广泛的照明应用。
    主要功能:
    - 支持恒压和恒流两种工作模式。
    - 高效率输出,可达93%以上。
    - 宽电压输入范围:100VAC到305VAC。
    应用领域:
    - 商业照明
    - 街道照明
    - 工业照明
    - 居民区照明
    - 隧道照明

    2. 技术参数


    输入电压范围: 100VAC ~ 305VAC
    输出电压范围:
    - ELG-240-24: 24V
    - ELG-240-36: 36V
    - ELG-240-42: 42V
    - ELG-240-48: 48V
    - ELG-240-54: 54V
    输出电流范围:
    - ELG-240-24: 10A
    - ELG-240-36: 6.66A
    - ELG-240-42: 5.71A
    - ELG-240-48: 5.0A
    - ELG-240-54: 4.45A
    功率: 180W~240W
    电源频率范围: 47 ~ 63Hz
    总谐波失真(THD):
    - 20%(负载50%/115VAC、230VAC)
    - 20%(负载75%/277VAC)
    功率因数(PF):
    - 0.97/115VAC
    - 0.95/230VAC
    - 0.92/277VAC(满载)
    效率:
    - 92% ~ 93%
    工作温度范围: -40°C ~ +90°C
    湿度范围: 5% ~ 95%(非冷凝)
    存储温度及湿度: -40°C ~ +90°C, 5% ~ 95%RH

    3. 产品特点和优势


    - 高效率: ELG-240系列能提供高达93%的工作效率,大大减少了能量损失。
    - 宽电压输入: 支持100VAC到305VAC的输入电压范围,适应不同的电网条件。
    - 多功能控制: 可以通过直流电压、PWM信号或电阻实现调光控制。
    - 长寿命: 寿命长达200.8K小时(最小),确保长期稳定运行。
    - 安全认证: 符合多项国际标准,如UL8750、IEC/EN/AS/NZS 61347-1、GB19510.14等,保证产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 商业照明: 如商场、办公室、酒店等场所,利用恒压恒流驱动器确保光线均匀分布,提升用户体验。
    - 街道照明: 利用智能调光功能,在夜间自动调节亮度,节省能源。
    - 居民区照明: 利用定时调光功能,根据时间段自动调整亮度,提高居民生活品质。
    使用建议:
    - 在安装过程中务必连接外壳至PE端,以确保电磁兼容性并提高安全性。
    - 确保驱动器的通风良好,避免过热影响使用寿命。

    5. 兼容性和支持


    - 兼容性: ELG-240系列与多种LED灯具兼容,适合不同的照明需求。
    - 技术支持: MEAN WELL公司提供专业的技术支持和售后服务,包括安装指导、故障排查等服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在允许范围内;检查接线是否正确。 |
    | 输出电压不稳定 | 确认负载是否匹配;检查内部是否有短路。 |
    | 输出电流不足 | 检查是否超出了输出电流范围;检查电源负载是否过大。 |

    7. 总结和推荐


    总体评价:
    - ELG-240系列以其卓越的效率、宽泛的工作电压范围和多样的控制选项,在商业和工业应用中表现出色。
    - 其长寿命、高可靠性以及广泛的安全认证使其成为LED照明领域的理想选择。
    推荐使用:
    - ELG-240系列特别适用于需要高效能、稳定性和可靠性的各类照明应用。无论是商业、街道还是隧道照明,这款驱动器都是一个非常值得信赖的选择。

ELG-240-36A-3Y参数

参数
负载调节 -
电压-输出3 -
输出数量 1
最大输入电压 305V(AC)
电压-输出4 -
电流-输出1 -
电流-输出2 -
最小输入电压 100V(AC)
电压-输出1 -
电压-输出2 -
输出功率 240W
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-240-36A-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-240-36A-3Y ELG-240-36A-3Y数据手册

ELG-240-36A-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
