HLP-40H-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) 0.5% 底座安装 147mm*53mm*27mm
供应商型号:
供应商:
标准整包数: 0

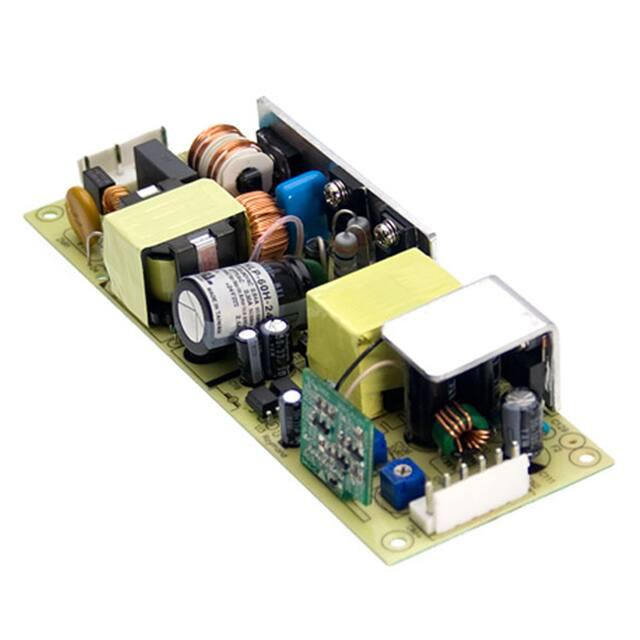

MEAN WELL/台湾明纬 开关电源 HLP-40H-48

HLP-40H-48概述

    HLP-40H系列40W单输出开关电源技术手册

    1. 产品简介


    HLP-40H系列是一款高效能的40W单输出开关电源,专为各种LED照明系统设计。它支持多种输出电压(如12V、15V、20V、24V、30V、36V、42V和48V),并且具有良好的恒流调节能力和较高的工作效率。此电源广泛应用于工业控制、商业照明、楼宇自动化等领域。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 90~305VAC |
    | 额定电流 | 2.67A(15V输出) |
    | 输出功率 | 40W |
    | 谐波失真 | <20% |
    | 恒流调节范围 | 0.8~1.34A(15V输出) |
    | 电压调整范围 | ±1.0% |
    | 工作温度范围 | -40~+70℃ |
    | 存储温度范围 | -40~+80℃ |
    | 高湿度环境 | 20~95%RH非冷凝 |

    3. 产品特点和优势


    - 高效率:在典型负载条件下,最高可达89.5%的工作效率。
    - 多功能输入:宽范围的输入电压,适应不同地区电网标准。
    - 高可靠性:过载保护、短路保护和过温保护功能确保了系统的长期稳定运行。
    - 恒流调节:允许在恒流模式下调节输出电流,保证LED灯具的光输出稳定性。
    - 兼容性强:提供多种输出电压选择,方便集成到不同的电路系统中。

    4. 应用案例和使用建议


    HLP-40H系列电源非常适合用于LED照明系统,特别是需要高精度恒流驱动的应用场景。根据手册中的案例和应用建议,可以考虑以下几点:
    - 使用环境:安装时需考虑环境温度和湿度的影响,避免极端环境下工作导致电源损坏。
    - 接线方式:注意正负极的正确连接,避免短路风险。如果使用外部调光控制信号,应遵循手册中的接线图示。
    - 安全措施:在安装前务必切断电源,并按照手册要求进行接地处理,以确保安全使用。

    5. 兼容性和支持


    - 兼容性:HLP-40H系列电源与市面上多数常见的LED灯具兼容。同时,它符合多项国际安全和电磁兼容性标准(如EN55015、EN61000-3-2等),确保其在全球范围内得到广泛应用。
    - 支持服务:如果遇到任何技术问题,用户可以通过制造商提供的支持渠道寻求帮助。制造商承诺提供详细的故障排除指南和技术文档。

    6. 常见问题与解决方案


    - 问题:启动时电流过大,可能的原因及解决方法?
    - 原因:启动时输入电流过大可能是由于电源内部电路故障或外部线路接触不良。
    - 解决方法:检查电源输入端和输出端连接是否牢固,必要时更换新的电源模块。
    - 问题:电源无法正常启动,可能的原因及解决方法?
    - 原因:电源启动异常可能是由于输入电压不稳或负载过重。
    - 解决方法:确保输入电压在额定范围内,并适当降低负载。

    7. 总结和推荐


    HLP-40H系列40W单输出开关电源凭借其高效率、宽输入电压范围、多功能输出以及卓越的安全性和可靠性,在LED照明系统中表现出色。无论是工业还是商用项目,都能有效满足需求。对于需要高精度恒流驱动的应用场景,强烈推荐使用这款产品。

HLP-40H-48参数

参数
电流-输出2 -
最小输入电压 90V(AC)
电压-输出2 -
电压-输出3 -
最大输入电压 305V(AC)
输出功率 40W
负载调节 0.5%
电压-输出1 -
输出数量 1
电压-输出4 -
电流-输出1 -
长*宽*高 147mm*53mm*27mm
安装方式 底座安装
零件状态 停产
包装方式 盒装

HLP-40H-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLP-40H-48 HLP-40H-48数据手册

HLP-40H-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
