首页  >  产品百科  >  HBG-240P-36B

HBG-240P-36B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 241W 1 90V(AC) 305V(AC) 6.7A 导线安装,底座安装 35mm(高度)
供应商型号: 1866-2217-ND
供应商: Digi-Key
标准整包数: 1

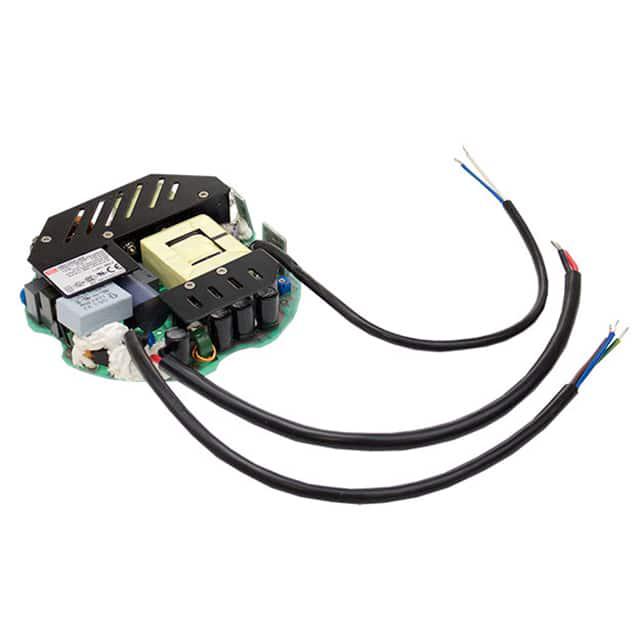

MEAN WELL/台湾明纬 开关电源 HBG-240P-36B

HBG-240P-36B概述


    产品简介


    HBG-240P系列是一款适用于240瓦交流到直流的PCB型LED驱动器。其独特的圆形设计使其不仅具有高效率(最高可达93.5%),而且能够在广泛的输入电压范围内(90~305VAC)稳定运行。该系列产品适用于各种LED照明应用,如LED日光灯、LED筒灯、LED聚光灯、LED矿灯和LED舞台灯。

    技术参数


    - 功率输出:240瓦
    - 输入电压范围:90~305VAC
    - 输出电压范围:36V、48V、60V
    - 电源频率范围:47~63Hz
    - 功率因数:PF ≥ 0.98/115VAC, PF ≥ 0.94/230VAC, PF ≥ 0.9/277VAC(满载)
    - 效率:最高可达93.5%
    - 工作温度范围:-40℃至+45℃(自然对流条件下)
    - 存储温度范围:-40℃至+80℃
    - 振动耐受性:在X、Y、Z轴上承受12分钟/周期的振动测试(72分钟总计)
    - 使用寿命:超过50,000小时
    - 保护功能:短路保护、过温保护、过压保护

    产品特点和优势


    HBG-240P系列的主要优势在于其卓越的工作效率(高达93.5%)、高可靠性(使用寿命超过50,000小时)以及宽泛的输入电压范围(90~305VAC)。它采用无风扇设计,因此在工业环境中特别适用。此外,该系列还具备多种调节功能,如通过内置电位计调整输出电流,以及三种不同的调光方法(1~10V DC信号、10V PWM信号和电阻)。这些特点使得HBG-240P在多种LED照明应用中表现优异。

    应用案例和使用建议


    HBG-240P系列广泛应用于各类LED照明系统,包括LED日光灯、LED筒灯、LED聚光灯、LED矿灯和LED舞台灯。例如,在LED日光灯的应用中,HBG-240P可以确保在不同环境条件下提供稳定的光照。使用时建议将驱动器安装在通风良好的位置以保证最佳工作状态。对于特殊场景下的调光需求,建议优先使用1~10V DC信号或10V PWM信号进行调节。

    兼容性和支持


    HBG-240P系列的多种输出电压设置和调节方式使其能够灵活适应不同的LED模块配置。厂商提供五年质保,并且在其官方网站上提供了详细的保修政策。如果在应用过程中出现兼容性问题,用户可以通过联系厂商获得技术支持。

    常见问题与解决方案


    1. 问题:在低输入电压下工作时效率下降。
    - 解决方案:查阅技术手册中关于静态特性的章节,了解降额操作的具体要求。

    2. 问题:电源启动延迟。
    - 解决方案:确保每次开机后设备有足够的时间恢复,尤其是第一次冷启动时。
    3. 问题:LED亮度波动。
    - 解决方案:检查连接线缆是否正确安装,确保负载范围在正常工作区间内。

    总结和推荐


    综上所述,HBG-240P系列240瓦交流到直流PCB型LED驱动器凭借其高效率、长寿命和多功能性成为LED照明系统的理想选择。无论是商业还是家用照明项目,HBG-240P都表现出色,强烈推荐在各种LED照明应用中使用此产品。

HBG-240P-36B参数

参数
电压-输出1 -
电流-输出2 -
负载调节 -
电压-输出4 -
电流-输出1 6.7A
最小输入电压 90V(AC)
输出数量 1
电压-输出2 -
输出功率 241W
最大输入电压 305V(AC)
电压-输出3 -
长*宽*高 35mm(高度)
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-240P-36B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-240P-36B HBG-240P-36B数据手册

HBG-240P-36B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 66.976 ¥ 560.5054
5+ $ 63.856 ¥ 534.3949
10+ $ 60.944 ¥ 510.0251
25+ $ 59.28 ¥ 496.0995
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 560.5
直接购买
加入购物车
