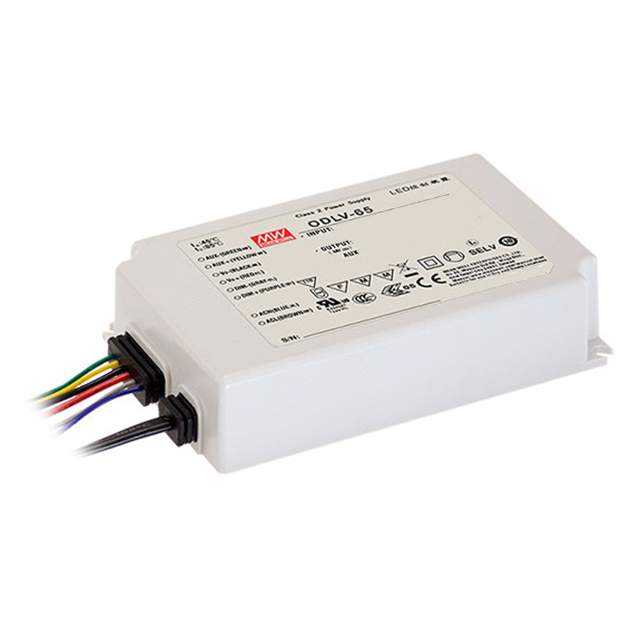

ODLV-65A-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 65W 1 180V(AC) 295V(AC) 1.8A 导线安装,底座安装 121mm*77mm*28.5mm
供应商型号: ODLV-65A-36
供应商: TME
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 ODLV-65A-36

ODLV-65A-36概述

    产品简介:ODLV-65系列65W PWM输出LED驱动器
    ODLV-65系列是一款高效能的PWM输出LED驱动器,专为LED照明系统设计。本系列产品主要包括不同电压输出版本(12V、24V、36V、48V和60V),能够满足各种LED灯具的供电需求。ODLV-65系列通过PWM信号控制输出电流,实现精确调光和高效率的转换。

    技术参数


    以下是ODLV-65系列的主要技术参数,涵盖了其性能指标和操作环境要求:
    - 频率范围:47 ~ 63 Hz
    - 功率因数:典型值105 ~ 115%
    - 效率:最高可达90%
    - 输出电流:
    - ODLV-65-12:4.2A
    - ODLV-65-24:2.4A
    - ODLV-65-36:1.8A
    - ODLV-65-48:1.35A
    - ODLV-65-60:1.08A
    - 输入电流:最大值约4.2A(230VAC时)
    - 浪涌电流:最大30A(twidth=10ms)
    - 泄漏电流:<0.75mA / 277VAC
    - 工作湿度:20 ~ 90% RH(非冷凝)
    - 存储温度及湿度:-40 ~ +80℃,10 ~ 95% RH
    - 温升系数:±0.03%/℃(0 ~ 45℃)
    - 振动:10 ~ 500Hz,2G,10min/1周期,每轴各持续60分钟
    - MTBF:最小398.7K小时
    - 安全标准:符合EN55015、EN61000-3-2 Class C、EN61000-3-3、GB17743、GB17625.1、EAC TP TC 020等
    - 抗扰度和电磁兼容性:符合EN61000-4-2,3,4,5,6,8,11;EN61547标准

    产品特点和优势


    ODLV-65系列LED驱动器具备以下几个显著特点和优势:
    - 高效率:最高可达90%,确保在各类应用中高效节能。
    - 宽工作电压范围:支持180~295VAC输入电压,适应不同的电网环境。
    - 高功率因数:典型值105~115%,减少电能浪费,提高电力利用率。
    - 精确调光功能:支持两种调光方式,适用于各类调光控制系统。
    - 优良的安全性能:符合多项国际安全标准,确保长期稳定运行。
    - 紧凑设计:尺寸仅为1217728.5mm,便于集成到各类灯具设计中。

    应用案例和使用建议


    应用案例
    ODLV-65系列广泛应用于商业和住宅照明、景观照明、建筑照明等领域。具体应用案例包括:
    - 商业大楼的办公区域照明
    - 酒店及会所的大堂照明
    - 室内外装饰灯带
    - 城市街道和公园照明
    使用建议
    1. 安装位置选择:确保ODLV-65系列安装在通风良好且远离热源的位置,以保持最佳散热效果。
    2. 电源线布置:合理规划电源线的走线路径,避免干扰其他电器设备。
    3. 调光控制:根据实际需求设置合适的调光比例,确保照明效果的同时节约能源。

    兼容性和支持


    ODLV-65系列在电气特性上与其他电子元件具有良好的兼容性。厂商提供详细的安装手册和技术支持,确保用户能够顺利安装和调试。

    常见问题与解决方案


    1. 问题:在低温环境下,设备无法正常启动。
    - 解决方案:检查输入电压是否在设备允许的工作范围内,并确认安装环境是否达到最低工作温度要求。
    2. 问题:设备在调光时出现闪烁现象。
    - 解决方案:检查调光控制器与ODLV-65系列的连接是否正确,并调整PWM信号的频率和占空比。
    3. 问题:设备过热导致自动关机。
    - 解决方案:检查散热装置是否正常工作,必要时增加外部散热措施。

    总结和推荐


    ODLV-65系列65W PWM输出LED驱动器凭借其高效的功率转换能力、宽泛的工作电压范围、精准的调光功能以及优良的安全性能,在众多LED驱动器产品中脱颖而出。总体而言,这款驱动器非常适合于需要高效能、高可靠性及精准调光功能的各类LED照明系统。因此,我们强烈推荐该产品作为您LED照明系统的首选。

ODLV-65A-36参数

参数
最小输入电压 180V(AC)
负载调节 -
输出数量 1
电压-输出2 -
输出功率 65W
电流-输出2 -
电压-输出3 -
电压-输出4 -
电流-输出1 1.8A
电压-输出1 -
最大输入电压 295V(AC)
长*宽*高 121mm*77mm*28.5mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

ODLV-65A-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ODLV-65A-36 ODLV-65A-36数据手册

ODLV-65A-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
