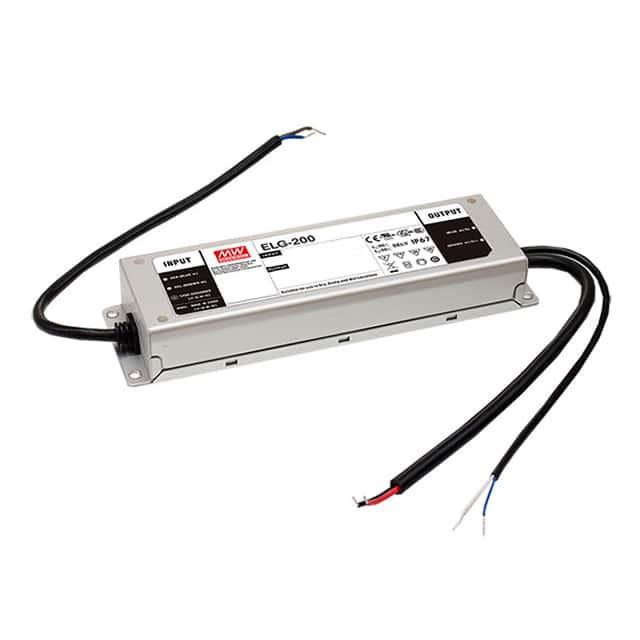

ELG-200-42

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W 1 100V(AC) 305V(AC) 4.76A 45V 导线安装,底座安装 200mm*71mm*37.5mm
供应商型号: 709-ELG200-42
供应商: Mouser
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 ELG-200-42

ELG-200-42概述


    产品简介


    产品类型及功能
    ELG-200系列是一种常用于LED照明系统的恒压加恒流驱动器,具有144W至200W的输出功率范围。此系列能够根据不同的应用需求切换到恒流模式(直接驱动)或恒压模式(通过额外的DC/DC驱动器),以适应LED灯具的工作要求。
    主要应用领域
    ELG-200系列广泛应用于住宅照明、街道照明和隧道照明等领域,因其卓越的效率和稳定性而备受青睐。

    技术参数


    输出电压范围
    - 12V, 24V, 36V, 42V, 48V, 54V
    输入电流与频率
    - 额定输入电压:100VAC至305VAC
    - 频率范围:47~63Hz
    功率因数
    - 115VAC时:≥0.97
    - 230VAC时:≥0.95
    - 277VAC时:≥0.92
    效率
    - 高达93%
    输入电流
    - 115VAC:≤1.8A
    - 230VAC:≤1.2A
    - 277VAC:≤1.0A
    瞬态电流限制
    - 10ms/230VAC,10ms/115VAC
    EMC和隔离特性
    - 通过EN55015,EN61000-3-2,EN61000-3-3认证
    - 通过EN62384独立认证
    - 工作温度范围:-40℃~+90℃
    - 储存温度范围:-40℃~+90℃,湿度范围:10%~95%

    产品特点和优势


    独特功能
    - 具备恒压加恒流双模式驱动能力
    - 高效节能,最高可达93%
    - 采用先进的PFC电路设计,确保稳定的电源供应
    - 提供多种接口标准,支持不同类型的LED灯具
    优势
    - 适用于广泛的照明应用
    - 安装简便,可靠性高
    - 拥有较高的电磁兼容性和抗干扰能力

    应用案例和使用建议


    使用场景
    ELG-200系列被广泛应用于住宅照明、街道照明和隧道照明系统中。例如,在城市照明系统中,它能为整个城市提供均匀且稳定的照明效果;在隧道照明系统中,能够确保长时间运行下的高效稳定工作。
    使用建议
    - 确保安装过程中避免过热,特别是在高温环境下工作时需要增加散热措施。
    - 进行电路设计时,需考虑瞬态电流限制的影响,防止驱动器过载。

    兼容性和支持


    兼容性
    - 支持多种类型的LED灯具
    - 满足IP65/IP67防护等级要求
    支持服务
    - MEAN WELL公司提供全面的技术支持和售后服务,包括设备维修、更换和故障排除。

    常见问题与解决方案


    问题1
    Q: 输出电流不正常
    A: 检查输入电压是否在规定范围内,检查负载是否匹配,确认是否正确连接。
    问题2
    Q: 设备温度过高
    A: 检查散热系统是否正常工作,确保设备周围有足够的通风空间。

    总结和推荐


    综合评价
    ELG-200系列凭借其出色的电源转换效率、广泛的应用领域以及优异的抗干扰能力,在市场上表现出色。它不仅能够满足各种LED照明系统的供电需求,还提供了良好的用户体验。
    推荐
    鉴于其卓越的性能和广泛的适用性,强烈推荐ELG-200系列作为高性能LED驱动器的选择。无论是商业还是家用项目,ELG-200都能提供可靠稳定的电源支持。

ELG-200-42参数

参数
最小输入电压 100V(AC)
电流-输出1 4.76A
负载调节 -
输出功率 200W
电流-输出2 -
电压-输出1 45V
电压-输出2 -
电压-输出3 -
输出数量 1
电压-输出4 -
最大输入电压 305V(AC)
长*宽*高 200mm*71mm*37.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

ELG-200-42数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-200-42 ELG-200-42数据手册

ELG-200-42封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.386 ¥ 476.4617
5+ $ 52.7904 ¥ 446.0789
12+ $ 52.7796 ¥ 445.9876
24+ $ 52.7256 ¥ 445.5313
60+ $ 51.009 ¥ 431.0261
108+ $ 50.9355 ¥ 430.405
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 476.46
