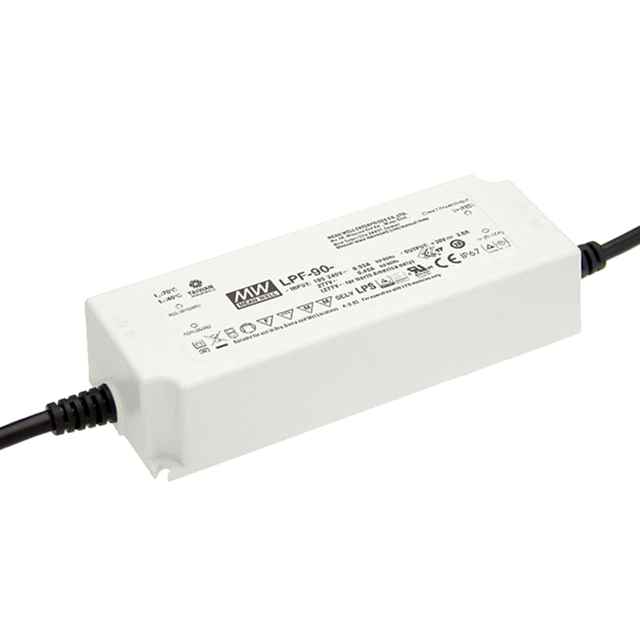

LPF-90-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 90W, IP67
供应商型号: TW-LPF-90-24
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 LPF-90-24

LPF-90-24概述

    # 高品质LED驱动器LPF-90系列技术手册

    产品简介


    LPF-90系列是一款90瓦的交流电到直流电(AC/DC)LED驱动器,具备恒定电压(CV)和恒定电流(CC)双模式输出,适用于各种照明应用,包括LED面板灯、LED日光灯和LED装饰灯等。该系列产品还特别设计用于高速公路标志照明。采用高效率设计,最高可达91%,并具有出色的抗振动和温度适应能力,能够在极端环境下保持稳定的工作状态。

    技术参数


    输入参数
    - 输入电压范围: 90~305VAC
    - 频率范围: 47~63Hz
    - 功率因数 (PF): >0.97/115VAC, >0.96/230VAC, >0.92/277VAC@满载
    - 最大启动电流: <0.75mA/240VAC
    - 典型工作温度范围: -40℃ ~ +70℃
    输出参数
    - 输出电压范围: 15V/20V/24V/30V/36V/42V/48V/54V
    - 输出电流范围: 1.88A ~ 5A
    - 输出功率: 75W ~ 90W
    - 电压调节精度: ±4.0%
    - 电流调节精度: ±0.5%
    - 纹波噪声: 150mVp-p至200mVp-p
    性能指标
    - 总谐波失真 (THD): <20%@负载≥60%/115VAC,230VAC; @负载≥75%/277VAC
    - 工作湿度范围: 20% ~ 95%RH无冷凝
    - 耐振动性能: 10~500Hz, 5G, 12分钟/周期, 每个方向72分钟
    - 平均无故障时间 (MTBF): 301.6K小时(符合MIL-HDBK-217F标准)

    产品特点和优势


    1. 高效率: LPF-90系列驱动器的最大工作效率达到91%,能够有效降低能耗。
    2. 宽工作温度范围: 能够在极端环境下正常工作,温度范围从-40℃到+70℃。
    3. 双重保护机制: 具备过温保护(O.T.P.)和过流保护(O.L.P.),确保长期稳定运行。
    4. 防水等级: IP67防护等级,适合在潮湿环境中使用。
    5. 低启动电流: 最大启动电流小于0.75mA,减少启动时对电网的影响。

    应用案例和使用建议


    应用案例
    - LED面板灯: LPF-90系列可以为大型LED面板灯提供稳定的电源,适用于商业建筑和公共场所。
    - 高速公路标志照明: LPF-90系列具备高可靠性,适用于长时间户外工作的标志灯。
    - 室内装饰照明: 用于高端酒店、餐厅和家居装饰照明,提供美观且节能的照明效果。
    使用建议
    - 在安装前请详细阅读用户手册,确保正确的安装方式。
    - 根据不同的应用需求选择合适的输出电压和电流型号。
    - 在低温环境下使用时需注意适当降额使用以保证安全。

    兼容性和支持


    - 兼容性: LPF-90系列与各种标准LED灯具兼容,易于集成到现有系统中。
    - 支持: 提供详细的安装手册和在线技术支持,确保用户能够顺利安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查输入电压是否在规定的范围内。 |
    | 输出电流不稳定 | 确认负载是否符合要求,检查是否有电磁干扰。 |
    | 散热不良导致过热保护 | 确保良好的通风环境,避免堵塞散热孔。 |

    总结和推荐


    LPF-90系列90W恒压恒流LED驱动器凭借其高效率、宽工作温度范围、良好的电磁兼容性和防水设计,在各种照明应用中表现出色。如果您正在寻找一款可靠、高效且易于使用的LED驱动器,LPF-90系列将是您的理想选择。无论是室内还是室外,这些驱动器都能为您提供持久稳定的照明体验。强烈推荐给所有需要高品质LED驱动器的应用项目。

LPF-90-24参数

参数
最大输入电压 305V(AC)
电流-输出1 3.75A
电压-输出4 -
输出功率 90W
电压-输出1 -
最小输入电压 90V(AC)
负载调节 -
电压-输出2 -
电流-输出2 -
输出数量 1
电压-输出3 -
长*宽*高 161mm*61mm*36mm
安装方式 导线安装,底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

LPF-90-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPF-90-24 LPF-90-24数据手册

LPF-90-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 186
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 186
