首页  >  产品百科  >  ELG-200-48A-3Y

ELG-200-48A-3Y

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W 1 100V(AC) 305V(AC) 220mm*71mm*37.5mm
供应商型号: SCE-ELG-200-48A-3Y
供应商: 海外现货
标准整包数: 1

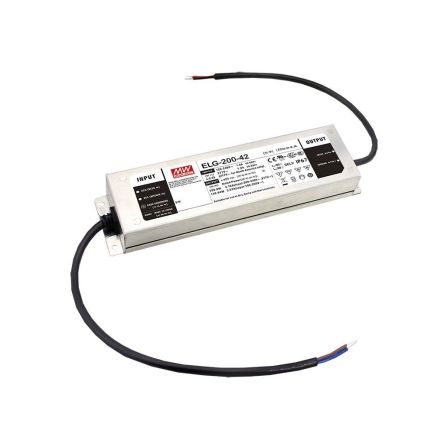

MEAN WELL/台湾明纬 开关电源 ELG-200-48A-3Y

ELG-200-48A-3Y概述

    ELG-200系列LED驱动器技术手册

    1. 产品简介


    ELG-200系列是一款常用于LED照明系统的恒压(CV)加恒流(CC)驱动器。其额定功率范围为144W至200W,主要应用于商业、工业和户外照明等领域。本系列驱动器通过高效的方式为LED灯具提供稳定的电源输出,保证灯具长期稳定运行。

    2. 技术参数


    - 输出电压范围:12V至54V
    - 输入电压范围:100VAC至305VAC
    - 频率范围:47Hz至63Hz
    - 功率因数:0.92(满载)
    - 效率:高达93%
    - 交流电流:最大1.8A(115VAC),最大1.2A(230VAC)
    - 启动浪涌电流:10ms内达到
    - 泄漏电流:<0.75mA(277VAC)
    - 电磁兼容性:符合EN55015、EN61000-3-2、EN61000-3-3等标准
    - 工作温度:-40°C至+90°C
    - 存储温度:-40°C至+85°C,湿度10%至95%

    3. 产品特点和优势


    ELG-200系列具备以下显著优势:
    - 高效率:高达93%,有助于降低系统整体功耗,延长灯具使用寿命。
    - 宽输入电压范围:能够适应不同地区的电网电压波动,提高系统的可靠性。
    - 高功率因数:达到0.92以上,减少对电网的干扰。
    - 宽温度适应性:能够在极端环境下正常工作,适用于各种苛刻的应用场合。
    - 低启动浪涌电流:减少对电网的冲击,提高系统的安全性。
    - 内置短路保护和过温保护:当发生故障时自动断电并恢复,增强系统的稳定性。

    4. 应用案例和使用建议


    ELG-200系列在以下场景中有广泛的应用:
    - 隧道照明:根据智能定时调光软件的设置,在特定时间段内调整电流水平,以适应不同的光线需求。
    - 街道路灯:根据白天和夜晚的不同光照条件,自动调节亮度,节省能源。
    - 住宅照明:采用预设的调光曲线,在一天中的不同时间段调整亮度,提高居住舒适度。
    使用建议:
    - 确保输入电压在规定的范围内,避免电压过高或过低导致驱动器损坏。
    - 定期检查散热装置,确保良好的散热效果,延长驱动器寿命。
    - 在安装过程中要正确连接所有电线,避免接线错误导致的安全隐患。

    5. 兼容性和支持


    ELG-200系列具有广泛的兼容性,可与多种类型的LED灯具配套使用。厂商提供完善的售后支持和技术服务,包括用户手册、在线技术支持和故障排除指南等。此外,厂商还提供了详尽的故障排除文档,帮助用户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方法 |

    | 输入电压不稳定导致驱动器无法正常工作 | 检查输入电压是否在允许的范围内,并确保输入电压稳定。 |
    | 输出电流不稳定 | 检查负载是否匹配,调整负载以确保输出电流稳定。 |
    | 驱动器无法启动 | 检查电源连接是否正常,确保电源线没有松动。 |

    7. 总结和推荐


    综上所述,ELG-200系列LED驱动器凭借其高效率、宽输入电压范围、宽温度适应性等特点,在商业和工业应用中表现出色。这些优势使其成为一款值得推荐的产品。对于需要高性能、高可靠性的LED照明系统的项目,ELG-200系列是理想的选择。同时,厂商提供的优质售后服务也为用户的后期维护提供了保障。因此,强烈推荐此系列驱动器用于各类LED照明项目。

ELG-200-48A-3Y参数

参数
电流-输出1 -
电流-输出2 -
电压-输出3 -
输出功率 200W
电压-输出4 -
输出数量 1
最大输入电压 305V(AC)
负载调节 -
电压-输出1 -
最小输入电压 100V(AC)
电压-输出2 -
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-200-48A-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-200-48A-3Y ELG-200-48A-3Y数据手册

ELG-200-48A-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 438.4431
5+ ¥ 423.821
10+ ¥ 403.3721
20+ ¥ 388.75
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 438.44
